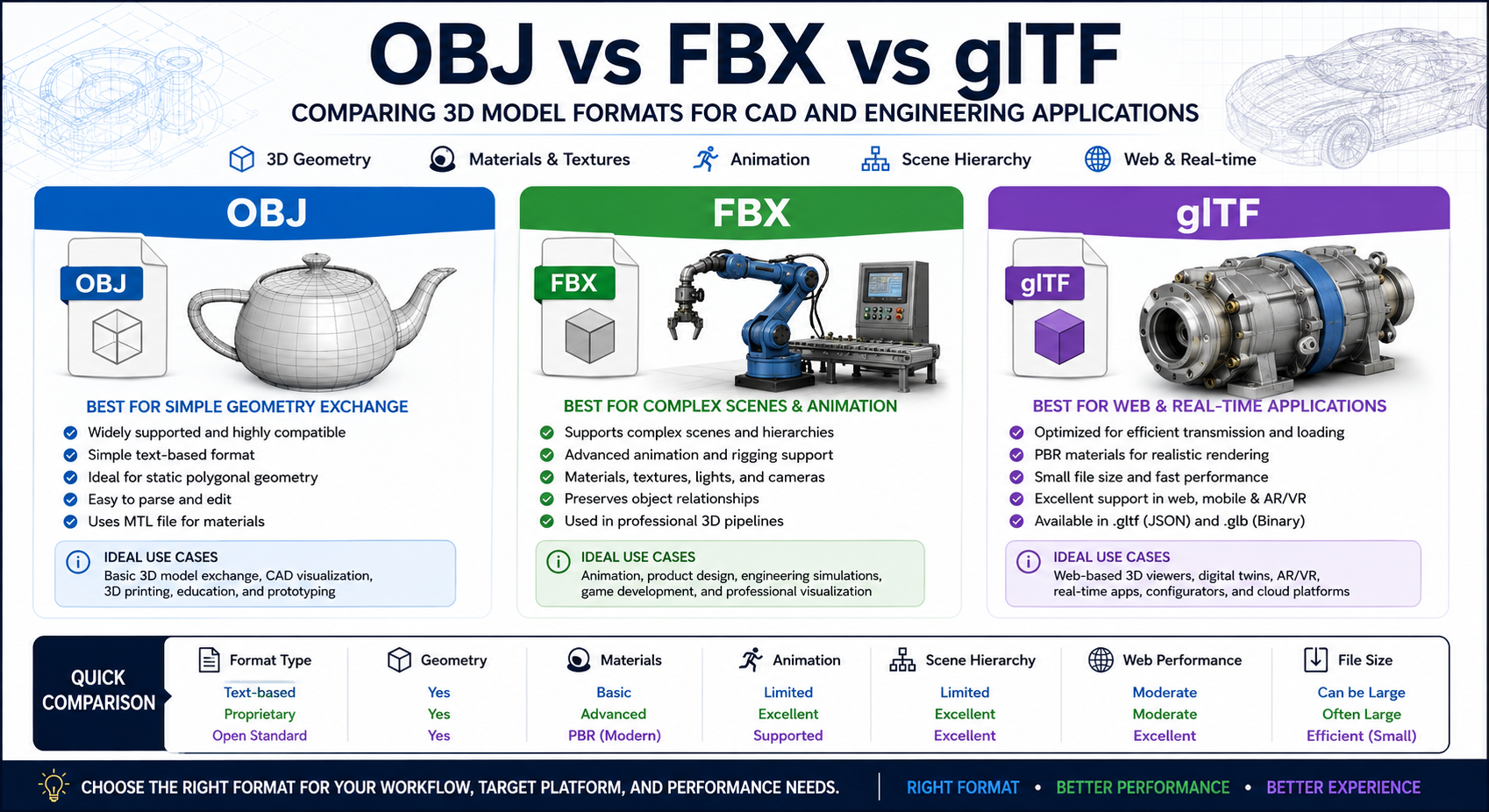

OBJ vs FBX vs GLTF: Compare 3D Model Formats for CAD & Engineering Apps

OBJ مقابل FBX مقابل glTF: أي صيغة نموذج ثلاثي الأبعاد يجب عليك استخدامها؟

نماذج الأبعاد الثلاثية أصبحت الآن جزءًا أساسيًا من CAD الحديثة، والهندسة، والتصنيع، والعمارة، وتصوير المنتجات، والمحاكاة، والتوأم الرقمي، وتطبيقات الويب. مع تطور سير عمل 3D، ظهرت عدة صيغ ملفات لتخزين وتبادل وعرض وتوزيع نماذج 3D عبر برامج ومنصات مختلفة.

اليوم، يواجه المطورون والمهندسون والمصممون والفرق التقنية عادةً ثلاث صيغ نماذج 3D شائعة الاستخدام: OBJ، FBX، و glTF. على الرغم من أن الثلاثة يمكنها تمثيل نماذج 3D، فقد صُممت كل منها بأولويات مختلفة. يركز OBJ على تبادل الهندسة البسيطة، يدعم FBX المشاهد المعقدة والرسوم المتحركة، بينما تم تحسين glTF لتسليم 3D الفوري والفعال.

اختيار الصيغة المناسبة يمكن أن يؤثر على:

  • توافق النموذج
  • حجم الملف
  • سرعة التحميل
  • أداء العرض
  • دعم المواد والملمس
  • قدرات الرسوم المتحركة
  • أداء تطبيق الويب
  • سير عمل تصور CAD
  • تطوير التوأم الرقمي

في هذا الدليل، سنقارن بين OBJ و FBX و glTF بالتفصيل، نشرح نقاط قوتها وقيودها، ونساعدك في تحديد أي تنسيق نموذج ثلاثي الأبعاد يناسب أفضل متطلباتك في CAD والهندسة والتصور وتطوير البرمجيات.

فهم صيغ نماذج ثلاثية الأبعاد

يمكن لملف النموذج ثلاثي الأبعاد أن يحتوي على أكثر من مجرد مجموعة بسيطة من المضلعات. اعتمادًا على التنسيق، قد يخزن ملف ثلاثي الأبعاد:

  • إحداثيات الرؤوس
  • وجوه متعددة الأضلاع
  • الاتجاهات السطحية
  • إحداثيات القوام
  • المواد
  • الملمس
  • الكاميرات
  • الأضواء
  • هيكليات المشهد
  • الرسوم المتحركة
  • الهياكل العظمية والتركيبات
  • البيانات الوصفية
  • تحويلات الكائن

تخزن الصيغ المختلفة هذه العناصر بطرق مختلفة. نتيجة لذلك، يمكن لاختيار الصيغة أن يؤثر بشكل كبير على التوافق، الأداء، حجم الملف، والقدرة على تبادل البيانات بين التطبيقات المختلفة.

ما هو OBJ؟

صيغة OBJ هي صيغة هندسة ثلاثية الأبعاد مدعومة على نطاق واسع صُممت أصلاً لتخزين بيانات الكائنات ثلاثية الأبعاد. تُستخدم أساسًا لتمثيل الهندسة متعددة الأضلاع، بما في ذلك الرؤوس، إحداثيات القوام، الأعمدة السطحية، والوجوه.

عادةً ما تكون ملفات OBJ نصية وغالبًا ما تُرفق بملف MTL يحدد خصائص المادة.

قد يحتوي ملف OBJ بسيط على هندسة مشابهة للتالي:

v 0.000000 0.000000 0.000000
v 1.000000 0.000000 0.000000
v 1.000000 1.000000 0.000000

f 1 2 3

بسبب هيكله البسيط ودعمه الواسع للبرمجيات، يظل OBJ أحد أكثر صيغ نماذج 3D توافقًا المتاحة.

مزايا OBJ

  • توافق برمجي واسع للغاية
  • هيكل بسيط وسهل الفهم
  • سهل على المطورين التحليل
  • مناسب للهندسة المتعددة الأضلاع الثابتة
  • مفيد لتبادل نماذج 3D الأساسية
  • مدعوم من قبل العديد من تطبيقات CAD و3D

قيود OBJ

  • لا يحافظ على بيانات CAD البارامترية
  • دعم محدود لتسلسل المشهد
  • لا يوجد نظام رسوم متحركة أصلي شامل
  • غالبًا ما تُخزن المواد في ملفات منفصلة
  • النماذج عالية الدقة يمكن أن تُنتج ملفات كبيرة
  • غير مُحسّن للتصوير الفوري الحديث

ما هو FBX؟

تنسيق FBX هو تنسيق تبادل أصول ثلاثية الأبعاد مملوك يستخدم على نطاق واسع في الإنتاج الثلاثي الأبعاد الاحترافي، والرسوم المتحركة، وتطوير الألعاب، والتصوير البصري، وإنشاء المحتوى الرقمي.

على عكس OBJ، يمكن لتنسيق FBX تخزين أكثر بكثير من الهندسة المتعددة الأضلاع الأساسية. قد يحتوي ملف FBX واحد على:

  • شبكات ثلاثية الأبعاد
  • المواد
  • الخامات
  • الكاميرات
  • الأضواء
  • بيانات التحريك
  • الهياكل العظمية
  • معلومات التجسيد
  • هيكليات المشهد
  • التحويلات
  • أهداف التشكل
  • البيانات الوصفية

هذا يجعل FBX مناسبًا للمشاهد ثلاثية الأبعاد المعقدة وأنابيب التصور الاحترافية.

على سبيل المثال، قد يحتوي مشروع تصور هندسي على تجميع كامل لآلة مع مكونات متعددة، مواد، كاميرات، إضاءة، وحركات. يمكن لـ FBX تخزين العديد من هذه العناصر داخل ملف واحد موجه للمشهد.

مزايا FBX

  • يدعم المشاهد ثلاثية الأبعاد المعقدة
  • دعم ممتاز للرسوم المتحركة
  • يدعم الهياكل العظمية وأنظمة التحريك
  • يدعم المواد والقوام
  • يحافظ على هياكل المشهد
  • مفيد لتدفقات عمل الإنتاج ثلاثي الأبعاد الاحترافية

قيود FBX

  • تنسيق مملوك
  • قد تدعم التطبيقات المختلفة إصدارات مختلفة
  • قد تحدث مشكلات تحويل بين حزم البرمجيات
  • قد يكون معقدًا للمعالجة برمجيًا
  • ليس مُحسّنًا خصيصًا للتسليم عبر الويب

ما هو glTF؟

glTF هو تنسيق نقل نماذج ثلاثية الأبعاد مفتوح صُمم لتسليم وتحميل مشاهد ونماذج ثلاثية الأبعاد بكفاءة.

غالبًا ما يُوصف بأنه “JPEG للثلاثية الأبعاد”، صُمم glTF لتطبيقات العرض الفوري الحديثة. وهو شائع بشكل خاص في:

  • تطبيقات ثلاثية الأبعاد على الويب
  • تطبيقات WebGL
  • الواقع الافتراضي
  • الواقع المعزز
  • التوائم الرقمية
  • عارضات منتجات تفاعلية
  • تصور سحابي
  • تطبيقات الهواتف المحمولة
  • محركات الألعاب

يدعم glTF المواد الحديثة القائمة على التصيير الفيزيائي (PBR) وتم تصميمه لتوفير محتوى ثلاثي الأبعاد بصيغة يمكن تحميلها وعرضها بكفاءة بواسطة أنظمة الرسوميات الحديثة.

هناك نوعان شائعان من glTF.

.gltf

يستخدم تنسيق .gltf JSON لوصف المشهد ثلاثي الأبعاد وقد يشير إلى ملفات خارجية مثل:

  • مخازن هندسية ثنائية
  • صور القوام
  • الموارد المادية

قد يحتوي مشروع glTF النموذجي على:

model.gltf
model.bin

.glb

تنسيق .glb هو حاوية ثنائية يمكنها تجميع النموذج والموارد المرتبطة في ملف واحد.

هذا يجعل GLB مريحًا بشكل خاص لـ:

  • تطبيقات الويب
  • التخزين السحابي
  • التسليم القائم على API
  • تطبيقات الهواتف المحمولة
  • منصات التوأم الرقمي

OBJ مقابل FBX مقابل glTF: مقارنة الميزات

الميزةOBJFBXglTF
نوع التنسيقتنسيق هندسة قائم على النصتنسيق مشهد مملوكتنسيق نقل ثلاثي الأبعاد المفتوح
الهندسةنعمنعمنعم
الموادأساسيمتقدمPBR حديث
الأنسجةعادةً خارجيةمدعوممدعوم
الرسوم المتحركةمحدودممتازمدعوم
هياكللانعمنعم
كاميراتلانعمنعم
أضواءلانعمنعم
تسلسل المشهدمحدودممتازممتاز
حجم الملفيمكن أن يكون كبيرًاغالبًا كبيرًافعال
أداء الويبمتوسطمتوسطممتاز
قابل للقراءة من قبل الإنساننعمعادةً لامستند إلى JSON .gltf
معيار مفتوحموثق على نطاق واسعمملوكنعم
تبادل هندسة CADأساسيمتوسطمتزايد
التصيير في الوقت الحقيقيمحدودجيدممتاز

الهندسة ودقة CAD

في تطبيقات CAD والهندسة، تُعد الهندسة أحد أهم العوامل عند اختيار تنسيق نموذج ثلاثي الأبعاد.

مع ذلك، من المهم أن نفهم أن صيغ OBJ و FBX و glTF تمثل عادةً هندسة شبكة متعددة الأضلاع بدلاً من نماذج CAD البارامترية الأصلية.

قد يبدو عملية التحويل النموذجية كالتالي:

Parametric CAD Model
        |
        v
Surface Tessellation
        |
        v
Polygon Mesh
        |
        v
OBJ / FBX / glTF

إذا كان نموذج CAD يحتوي على أسطوانة معرفة رياضياً، فإن تصديره إلى أحد هذه الصيغ عادةً ما يحول الأسطوانة إلى شبكة متعددة الأضلاع.

قد يبدو النموذج الناتج دقيقاً، لكن تاريخ ميزات CAD الأصلي ومعلومات التصميم البارامترية عادةً لا يتم حفظها.

هندسة OBJ

تُعد صيغة OBJ ممتازة لتبادل الهندسة متعددة الأضلاع.

يمكنها تخزين:

  • مواقع الرؤوس
  • وجوه المضلع
  • الاتجاهات السطحية
  • إحداثيات النسيج

مع ذلك، لا يحافظ على تاريخ التصميم البارامتري الأصلي.

هندسة FBX

يمكن لـ FBX تخزين مشاهد مضلعة معقدة وتسلسلات هرمية للكائنات.

على سبيل المثال:

Industrial Machine
├── Chassis
├── Motor
├── Gearbox
├── Control Panel
└── Safety Cover

هذا يجعل FBX أكثر ملاءمة من OBJ الأساسي عندما تحتاج عدة كائنات وعلاقات إلى التبادل معًا.

هندسة glTF

تم تصميم glTF لتوفير عرض فعال بدلاً من نمذجة CAD التقليدية المعلمية.

تم تحسين تمثيل الهندسة الخاص به للأجهزة الرسومية الحديثة، مما يجعله مناسبًا بشكل خاص للتطبيقات التفاعلية ثلاثية الأبعاد وتصور الهندسة عبر المتصفح.

المواد والملمس

غالبًا ما تتطلب تصور ثلاثي الأبعاد الحديث أكثر من الهندسة. المواد والملمس الواقعيان أساسيان لتصور المنتجات، وعروض الهندسة، والتوائم الرقمية، والتطبيقات التفاعلية.

مواد OBJ

عادةً ما يستخدم OBJ ملف MTL منفصل لتعريف المواد.

قد يحتوي مشروع OBJ النموذجي على:

model.obj
model.mtl

هذا النهج بسيط لكنه قد يصبح صعب الإدارة عندما يحتوي النموذج على العديد من ملفات القوام الخارجية.

مواد FBX

يدعم FBX معلومات المواد والقوام المتقدمة.

قد يحتوي المشهد على:

  • خرائط الانتشار
  • خرائط العادي
  • خصائص الانعكاس
  • معلومات الخشونة
  • الشفافية
  • تعيينات المواد

هذا يجعل FBX مفيدًا لخطوط أنابيب التصوير ثلاثي الأبعاد التفصيلية.

ومع ذلك، قد ينتج عن تحويل المواد بين التطبيقات المختلفة نتائج مختلفة لأن حزم البرمجيات قد تفسر خصائص المواد بشكل مختلف.

مواد glTF

إحدى المزايا الرئيسية لتقنية glTF هي دعمها للتصيير القائم على الفيزياء.

يمكن لمواد glTF تعريف خصائص مثل:

  • اللون الأساسي
  • قيمة معدنية
  • الخشونة
  • خرائط العادية
  • لون الانبعاث
  • الإخفاء المحيطي

قد يبدو هيكل المادة المبسط هكذا:

{
  "pbrMetallicRoughness": {
    "baseColorFactor": [0.8, 0.8, 0.8, 1.0],
    "metallicFactor": 0.5,
    "roughnessFactor": 0.4
  }
}

هذا يجعل glTF مناسبًا بشكل خاص لـ:

  • تصور المنتج
  • التوائم الرقمية
  • تطبيقات ثلاثية الأبعاد تعتمد على المتصفح
  • نماذج هندسية تفاعلية
  • الواقع الافتراضي والواقع المعزز

مقارنة حجم الملف

حجم الملف هو اعتبار مهم عندما يتم تخزين نماذج ثلاثية الأبعاد في السحابة، أو نقلها عبر واجهات برمجة التطبيقات، أو تحميلها في متصفحات الويب.

OBJ

OBJ هو تنسيق يعتمد على النص. يمكن للنماذج الكبيرة إنتاج ملفات ضخمة جدًا لأن بيانات الهندسة ممثلة كنص.

على سبيل المثال:

v 1.234567 2.345678 3.456789

على الرغم من أن هذا الهيكل قابل للقراءة البشرية، إلا أن الهندسة المعتمدة على النص تكون عادةً أقل كفاءة في التخزين مقارنةً بالبيانات الثنائية.

FBX

يمكن أن تصبح ملفات FBX كبيرة أيضًا عندما تحتوي على:

  • شبكات عالية الدقة
  • رسوم متحركة معقدة
  • قوام متعددة
  • هياكل مشهد كبيرة

يعتمد حجم الملف النهائي على كمية البيانات المتضمنة والتنفيذ المحدد لـ FBX المستخدم.

glTF

تم تصميم glTF لنقل فعال.

يمكن لتنسيق GLB الثنائي تجميع موارد النموذج في حاوية واحدة، مما يسهل توزيعها وتحميلها.

هذا مفيد بشكل خاص لـ:

  • تطبيقات الويب
  • تطبيقات الهواتف المحمولة
  • منصات السحابة
  • التصوير عن بُعد
  • تجميعات هندسية كبيرة

بالنسبة إلى عارض CAD المستند إلى المتصفح، غالبًا ما يكون ملف GLB المُحسّن بشكل صحيح أكثر عملية من ملف OBJ المكافئ.

مقارنة الأداء

تصبح الأداء أكثر أهمية بشكل متزايد عند العمل مع:

  • تجميعات CAD الكبيرة
  • نماذج صناعية مفصلة
  • التوائم الرقمية
  • عارضات 3D المستندة إلى المتصفح
  • التصوير السحابي
  • مكوّنات تفاعلية لتخصيص المنتجات

OBJ

يُعد تنسيق OBJ مناسبًا للنماذج الثابتة البسيطة، لكن الهندسة النصية عالية الدقة قد تتطلب معالجة إضافية وقد تستهلك مساحة تخزين أكبر.

FBX

يوفر تنسيق FBX أداءً قويًا للمشاهد ثلاثية الأبعاد المعقدة في خطوط أنابيب التصور الاحترافية. ومع ذلك، يعتمد الأداء بشكل كبير على التطبيق وكمية بيانات المشهد المتضمنة.

glTF

تم تصميم glTF خصيصًا لتصوير فعال في الوقت الحقيقي.

تم تحسين هيكله لتناسب خطوط أنابيب الرسومات الحديثة، مما يجعله خيارًا ممتازًا لـ:

  • عارضات ثلاثية الأبعاد عبر الويب
  • تطبيقات الهواتف المحمولة
  • التصور في الوقت الحقيقي
  • منصات سحابية
  • أنظمة التوأم الرقمي

مقارنة التوافق

اختيار الصيغة المناسبة غالبًا ما يعتمد على التطبيقات والمنصات التي تحتاج إلى فتح النموذج.

OBJ

يتمتع OBJ بتوافق ممتاز ويُدعم من قبل مجموعة واسعة من:

  • تطبيقات CAD
  • برمجيات النمذجة ثلاثية الأبعاد
  • أدوات التصيير
  • محركات الألعاب
  • مكتبات التحويل

FBX

يتم دعم FBX على نطاق واسع من قبل تطبيقات 3D الاحترافية، لكن التوافق قد يختلف اعتمادًا على إصدار البرنامج وميزات FBX المستخدمة.

glTF

glTF يحظى بدعم قوي في الحديثة:

  • متصفحات الويب
  • تطبيقات WebGL
  • محركات الألعاب
  • أطر 3D
  • تطبيقات الهواتف المحمولة
  • أنظمة العرض في الوقت الحقيقي

بالنسبة لتطبيقات الويب الحديثة، عادةً ما يوفر glTF أفضل مزيج من التوافق والأداء.

تطبيقات الويب والسحابة

نمو تطبيقات الويب ثلاثية الأبعاد جعل توصيل النماذج بكفاءة أكثر أهمية من أي وقت مضى.

قد يبدو سير العمل السحابي النموذجي هكذا:

User Uploads CAD File
        |
        v
Backend Processing API
        |
        v
3D Model Conversion
        |
        v
GLB Optimization
        |
        v
Browser-Based 3D Viewer

OBJ لتطبيقات الويب

يمكن تحميل ملفات OBJ في تطبيقات الويب، ولكن قد تتطلب معالجة إضافية وتحسينًا.

FBX لتطبيقات الويب

يعد FBX أقل ملاءمة للتسليم المباشر عبر الويب بسبب هيكله المملوك والحاجة إلى معالجة إضافية في العديد من سير العمل المستند إلى المتصفح.

glTF لتطبيقات الويب

تم تصميم glTF خصيصًا للنقل الفعال وعرض الأصول ثلاثية الأبعاد.

لهذا السبب، غالبًا ما يكون الخيار المفضل لـ:

  • عارضات CAD عبر الويب
  • مكوّنات المنتجات
  • منصات التوأم الرقمي
  • أدوات الهندسة عبر الإنترنت
  • عروض منتجات ثلاثية الأبعاد تفاعلية

دعم الرسوم المتحركة

الرسوم المتحركة هي فرق مهم آخر بين OBJ و FBX و glTF.

OBJ

لا يوفر OBJ نظام رسوم متحركة أصلي شامل.

عادةً ما تتطلب الرسوم المتحركة:

  • ملفات خارجية
  • أنظمة مخصصة للتطبيق
  • سلاسل إطارات منفصلة

لذلك فإن OBJ مناسب بشكل أفضل للهندسة الساكنة.

FBX

يوفر FBX دعماً قوياً للرسوم المتحركة.

يمكنه تخزين:

  • رسوم متحركة بإطارات رئيسية
  • رسوم متحركة هيكلية
  • تسلسلات العظام
  • أنظمة التحريك
  • أهداف التشكل

في تطبيقات الهندسة والتصنيع، يمكن استخدام الرسوم المتحركة لتوضيح:

  • تسلسلات التجميع
  • حركة الآلة
  • تشغيل المنتج
  • عرض مفكك
  • التفاعلات الميكانيكية

glTF

يدعم glTF أيضًا الرسوم المتحركة وتم تصميمه لتشغيل فعال في الوقت الحقيقي.

يمكن استخدامه في:

  • رسوم متحركة للتحويل
  • رسوم متحركة هيكلية
  • رسوم متحركة لتغيير الشكل

يجعل هذا glTF مناسبًا للعروض الهندسية التفاعلية والمحاكاة عبر الويب.

تطبيقات التوأم الرقمي

غالبًا ما تتطلب التوائم الرقمية أكثر من نموذج ثلاثي الأبعاد ثابت.

قد يجمع التوأم الرقمي:

3D Model
   +
Sensor Data
   +
Metadata
   +
Real-Time Status
   +
Historical Data

تنسيق النموذج ثلاثي الأبعاد هو مجرد جزء واحد من النظام الكلي.

OBJ في التوائم الرقمية

يمكن لـ OBJ توفير تمثيل بصري أساسي، ولكن عادةً ما تكون الأنظمة الإضافية مطلوبة لـ:

  • البيانات الوصفية
  • علاقات المشهد
  • التفاعل في الوقت الحقيقي

FBX في التوائم الرقمية

يمكن لـ FBX توفير هياكل مشهد غنية وإمكانات تحريك. ومع ذلك، قد تجعل طبيعته المملوكة أقل ملاءمة للأنظمة السحابية المفتوحة.

glTF في التوائم الرقمية

يُعد glTF جذابًا بشكل خاص لتصوير التوأم الرقمي لأنه يوفر:

  • تصيير ثلاثي الأبعاد فعال
  • مواد PBR الحديثة
  • هيكليات المشهد
  • دعم الرسوم المتحركة
  • التوافق مع الويب

عادةً ما يتم إدارة البيانات الوصفية الخاصة بالتطبيق وبيانات المستشعر الحية بشكل منفصل أو من خلال أنظمة إضافية.

اعتبارات تطوير البرمجيات

يجب على المطورين الذين يعملون مع صيغ ثلاثية الأبعاد أن يأخذوا في الاعتبار تعقيد التحليل، ودعم المكتبات، ومتطلبات التحويل، والمنصات المستهدفة.

معالجة OBJ

يُعد تنسيق OBJ سهل التحليل نسبيًا.

يمكن للمحلل الأساسي أن يحدد:

v  → Vertex
vn → Normal
vt → Texture Coordinate
f  → Face

هذه البساطة تجعل OBJ مفيدًا لـ:

  • النمذجة الأولية
  • التعلم
  • معالجة الهندسة المخصصة
  • تحويل النموذج الأساسي

معالجة FBX

قد تكون معالجة FBX أكثر تعقيدًا لأن الصيغة تدعم مجموعة واسعة من ميزات المشهد.

قد يحتاج المطورون إلى النظر في:

  • توافق SDK
  • توافق الإصدارات
  • تحويل المشهد
  • ترجمة المواد
  • تحويل الرسوم المتحركة

معالجة glTF

يستخدم glTF بنية منظمة تعتمد على JSON، ومخازن ثنائية، وموارد الصور.

قد يبدو سير عمل المعالجة المبسط هكذا:

Parse JSON
    |
    v
Load Buffers
    |
    v
Load Textures
    |
    v
Build Scene Graph
    |
    v
Render with GPU

تجعل هذه البنية glTF جذابًا لتطوير البرمجيات الحديثة.

متى يجب عليك استخدام كل صيغة؟

اختر OBJ إذا:

  • أنت بحاجة إلى أقصى توافق.
  • أنت تتبادل هندسة متعددة الأضلاع الأساسية.
  • التطبيق المستهدف يدعم OBJ.
  • أنت لا تحتاج إلى رسوم متحركة متقدمة.
  • أنت بحاجة إلى تنسيق بسيط وسهل التحليل.

اختر FBX إذا:

  • أنت بحاجة إلى مشاهد ثلاثية الأبعاد معقدة.
  • الرسوم المتحركة مهمة.
  • أنت بحاجة إلى هياكل عظمية أو تركيبات.
  • أنت تعمل مع أدوات إنتاج ثلاثية الأبعاد احترافية.
  • أنت بحاجة إلى تنظيم مشهد متقدم.

اختر glTF إذا:

  • أنت تبني عارضًا ثلاثي الأبعاد قائمًا على الويب.
  • أنت بحاجة إلى تحميل نماذج سريع.
  • أنت بحاجة إلى مواد PBR.
  • أنت تطور تطبيقات التوأم الرقمي.
  • أنت تبني أدوات تصور سحابية.
  • أنت بحاجة إلى تصيير فوري فعال.

أفضل الممارسات

للحصول على أفضل النتائج من صيغ نماذج 3D:

  • استخدم OBJ عندما تكون التوافقية الواسعة وتبادل الهندسة البسيطة هما الأولويتان الرئيسيتان.
  • استخدم FBX عندما تكون المشاهد المعقدة، والرسوم المتحركة، وأنابيب 3D المهنية مطلوبة.
  • استخدم glTF أو GLB لتطبيقات الويب والواقع الفوري 3D.
  • قم بتحسين عدد المضلعات قبل نشر النماذج على الويب.
  • استخدم إعدادات التسنيس المناسبة عند تحويل هندسة CAD.
  • احتفظ بملفات CAD الأصلية لتحرير هندسي دقيق.
  • اختبر المواد والملمس بعد تحويل الصيغة.
  • استخدم GLB عندما يُفضَّل ملف محمول واحد.
  • احتفظ بالبيانات الوصفية الخاصة بالتطبيق منفصلة عند الضرورة.
  • تحقق من صحة النماذج المحوّلة في التطبيق المستهدف قبل النشر.

تحويل نماذج CAD إلى OBJ و FBX و glTF

العديد من سير عمل CAD تحول النماذج الهندسية إلى صيغ متعددة الأضلاع للتصوير.

قد يبدو عملية التحويل النموذجية هكذا:

STEP / IGES / DWG / Native CAD
              |
              v
        CAD Processing
              |
              v
        Mesh Tessellation
              |
              v
     OBJ / FBX / glTF / GLB

قد تشمل عملية التحويل ما يلي:

  1. قراءة ملف CAD الأصلي.
  2. استخراج الكيانات الهندسية.
  3. تحويل الأسطح إلى مضلعات.
  4. إنشاء المتجهات العمودية وإحداثيات القوام.
  5. إنشاء المواد.
  6. بناء هيكلية التجميع.
  7. تصدير إلى الصيغة المستهدفة.
  8. تحسين النموذج الناتج.

تعتمد جودة النتيجة النهائية بشكل كبير على إعدادات التجزئة.

قد ينتج مستوى تجزئة منخفض:

Small File
   +
Poor Visual Accuracy

قد ينتج مستوى تكسية عالي:

High Visual Accuracy
   +
Large File Size

لذلك، يجب على التطبيقات الهندسية موازنة جودة الصورة والأداء.

الخلاصة

على الرغم من أن OBJ و FBX و glTF يمكنها جميعًا تمثيل نماذج ثلاثية الأبعاد، إلا أنها صُممت لأغراض مختلفة.

OBJ لا يزال خيارًا ممتازًا للهندسة متعددة الأضلاع البسيطة وأقصى توافق. هيكله البسيط يجعل من السهل تحليله ويحظى بدعم واسع عبر برامج CAD و 3D.

FBX أكثر ملاءمة للمشاهد ثلاثية الأبعاد المعقدة، والرسوم المتحركة، والمواد، والهياكل العظمية، وأنابيب التصور المهنية. وهو مفيد بشكل خاص عندما تحتاج مكونات المشهد المتعددة والرسوم المتحركة إلى التبادل معًا.

glTF مُحسّن لتطبيقات 3D الحديثة في الوقت الحقيقي. هيكله الفعال، ودعم المواد PBR، والمعيار المفتوح، والتوافق الممتاز مع الويب تجعل منه مناسبًا بشكل خاص للتوائم الرقمية، ومنصات السحابة، وعارضات المنتجات التفاعلية، وتصور CAD المستند إلى المتصفح.

اختيار الصيغة المناسبة يعتمد على متطلباتك الخاصة. إذا كانت التوافق والبساطة هي الأولويات، فإن OBJ خيار عملي. إذا كان سير العمل الخاص بك يتطلب مشاهد معقدة ورسوم متحركة، قد يكون FBX أكثر ملاءمة. بالنسبة للتصوير الهندسي عبر الويب، السحابة، الهواتف المحمولة، وفي الوقت الحقيقي، غالبًا ما تكون glTF أو GLB الخيار الأقوى.

سواءً كنت تبني عارض CAD، أو تحول نماذج هندسية، أو تطور توأمًا رقميًا، أو تنشئ تطبيقًا ثلاثي الأبعاد تفاعليًا، فإن فهم الفروقات بين OBJ و FBX و glTF يمكن أن يساعدك في اختيار الصيغة المناسبة لسير عملك.

الأسئلة المتكررة (FAQ)

س1. ما هو الاختلاف الرئيسي بين OBJ و FBX و glTF؟

ج1: يركز OBJ أساسًا على الهندسة متعددة الأضلاع الأساسية، يدعم FBX المشاهد المعقدة والرسوم المتحركة، بينما تم تحسين glTF لتسليم ثلاثي الأبعاد فعال في الوقت الحقيقي وتطبيقات الويب.

س2. أي صيغة نموذج ثلاثي الأبعاد هي الأفضل لتصوير CAD؟

ج2: تعتمد الصيغة الأفضل على سير العمل. OBJ مفيد للتوافق، FBX مناسب للمشاهد المعقدة، و glTF عادةً ما يكون الأفضل لتصوير CAD الحديث عبر الويب وفي الوقت الحقيقي.

س3. هل glTF أفضل من FBX لتطبيقات 3D عبر الويب؟

A3: نعم. تم تصميم glTF خصيصًا للنقل الفعال والعرض في الوقت الحقيقي، مما يجعله عمومًا أكثر ملاءمة لتطبيقات 3D القائمة على المتصفح مقارنةً بـ FBX.

س4. هل يمكن تحويل نماذج CAD إلى صيغ OBJ و FBX و glTF؟

A4: نعم. يمكن تجزئة نماذج CAD وتحويلها إلى صيغ OBJ و FBX و glTF و GLB للتصوير وتطبيقات 3D في الوقت الحقيقي.

س5. هل تحتفظ صيغ OBJ أو FBX أو glTF بالنموذج الأصلي البارامتري لـ CAD؟

A5: عمومًا، لا. هذه الصيغ تخزن أساسًا بيانات 3D متعددة الأضلاع أو قائمة على المشهد، لذا عادةً لا يتم الحفاظ على تاريخ CAD البارامتري وشجرة الميزات الأصلية.

تنسيقات ملفات CAD على FileFormat.com

واجهات برمجة تطبيقات مفتوحة المصدر للعمل مع تنسيقات ملفات CAD

أخبار تنسيقات الملفات – محطتك الوحيدة لجميع الأخبار المتعلقة بتنسيقات الملفات من جميع أنحاء العالم

منتديات تنسيق الملفات – اطرح استفساراتك في منتديات تنسيق الملفات للحصول على معلومات مفيدة من خبراء تنسيق الملفات ومستخدمي المجتمع

ويكي تنسيق الملفات – استكشف فئات تنسيق الملفات للحصول على معلومات حول تنسيقات الملفات المختلفة
