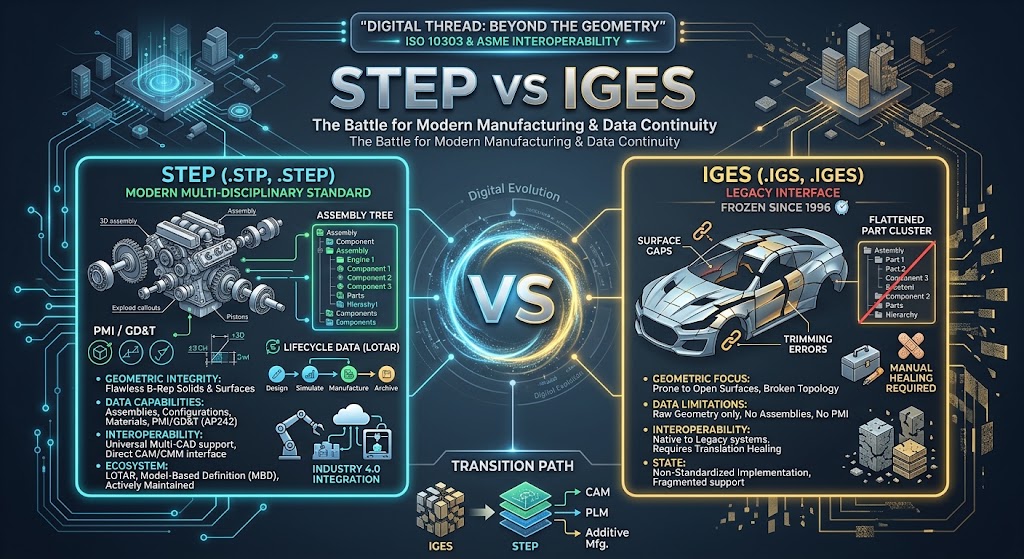

STEP vs IGES Explained: Comparing Modern and Legacy CAD Exchange Formats

STEP مقابل IGES: مقارنة بين صيغ تبادل CAD الحديثة والقديمة

إذا تلقيت نموذجًا ثلاثي الأبعاد من عميل أو مورد واكتشفت وجود أسطح مكسورة، أو حواف مفقودة، أو فوضى من الإطارات السلكية غير المتصلة، فأنت بالفعل تدرك الإحباط الصامت لأخطاء تحويل CAD.

في تطوير المنتجات والتصنيع الدقيق، تُعد صيغ الملفات المحايدة المترجمين العالميين الذين يجسرون الفجوة بين أدوات النمذجة المملوكة—مثل SolidWorks وAutodesk Inventor وCATIA وSiemens NX وPTC Creo. على مدى عقود، سيطرت صيغتان على تبادل النماذج الثلاثية الأبعاد المحايدة: IGES (مواصفة تبادل الرسومات الأولية) وSTEP (المعيار لتبادل بيانات نموذج المنتج).

بينما صُممت كلتا الصيغتين لجعل نماذج CAD مستقلة عن الموردين، فإنهما تنتميان إلى عصور تكنولوجية مختلفة تمامًا. تمثل IGES أيام الرسومات الحاسوبية الرائدة في الثمانينات، بينما يُعد STEP العمود الفقري المتطور للتصنيع الرقمي الحديث، وتعريف النموذج القائم على البيانات (MBD)، والصناعة 4.0. إليك غوصًا عمليًا يركز على المهندسين في كيفية عمل STEP وIGES، وكيفية مقارنتهما مباشرة، وأي صيغة يجب عليك اختيارها لمشروع الهندسة أو التصنيع التالي الخاص بك.

1. ما هو IGES? رائد الثمانينات

أصول IGES

تم تطويره في عام 1979 من خلال جهد مشترك بين بوينغ وجنرال إلكتريك والقوات الجوية الأمريكية، تم نشر IGES (مواصفة تبادل الرسومات الأولية، يُنطق آي-جيس) رسميًا من قبل المكتب الوطني للمعايير (الذي يُعرف الآن بـ NIST) في عام 1980. تم إنشاؤه لحل أزمة ملحة: كان مقاولون في مجال الدفاع الجوي يتبنون أنظمة تصميم بمساعدة الحاسوب غير متوافقة، مما جعل التعاون الرقمي بين المقاولين شبه مستحيل.

قامت IGES بتوحيد طريقة كتابة العناصر الهندسية—مثل النقاط، الخطوط ثنائية الأبعاد، الأقواس، المنحنيات، ورقع الأسطح البارامترية (NURBS)—في ملفات نصية ASCII قابلة للقراءة البشرية.

لماذا تجمد IGES في الزمن

حلت IGES مشكلات حاسمة في الثمانينات، لكنها صُممت في عصر كانت أنظمة الحواسيب فيه بالكاد تستطيع التعامل مع نمذجة الأسطح، ناهيك عن نمذجة الصلب أو هياكل التجميع المعقدة.

المعالم الرئيسية لـ IGES:

  • 1980: تم إصدار IGES الإصدار 1.0 (ركز بشكل كبير على الإطارات السلكية والكيانات الأساسية للرسم).
  • 1990: قدم IGES 5.0 قدرات بدائية لتمثيل الحدود (Boundary Representation)، لكن التنفيذ الواسع عبر موردي CAD ظل متجزئًا.
  • 1996: تم إصدار الإصدار 5.3، وهو يمثل آخر تحديث رسمي.

في عام 1996، توقفت التطوير على IGES رسميًا. تم إيقاف المعيار ولم يعد يُصان بنشاط. اليوم، عندما تفتح ملف IGES (.igs أو .iges)، فإنك تتعامل مع معيار بيانات لم يتغير تقريبًا لمدة ثلاثة عقود.

2. ما هو STEP? العمود الفقري الحديث للهندسة

تطور ISO 10303

بحلول أواخر الثمانينات، أدركت المجتمع الهندسي الدولي أن IGES وصل إلى طريق مسدود. كانت التصنيع الحديث يحتاج إلى أكثر من مجرد أوراق سطحية عائمة—بل احتاج إلى أجسام حجمية حقيقية، تجميعات حركية، تحملات أبعاد، إشارات مواد، وإدارة دورة الحياة.

في عام 1994، أطلقت المنظمة الدولية للتقييس (ISO) ISO 10303، المعروفة شائعًا باسم STEP (المعيار لتبادل بيانات نموذج المنتج).

على عكس IGES، تم تصميم STEP من الصفر كإطار معياري قابل للتوسيع، قادر على وصف المنتج عبر دورة حياته بالكامل—من التصميم المفاهيمي إلى التصنيع، الفحص، الصيانة، وإعادة التدوير.

بروتوكولات تطبيق STEP الشائعة (APs)

عادةً ما تحمل ملفات STEP الامتداد .step أو .stp. يتم هيكلة المعيار إلى بروتوكولات تطبيق محددة (APs) مخصصة لتدفقات العمل الصناعية المختلفة:

  1. STEP AP203 (تصاميم ثلاثية الأبعاد للقطع الميكانيكية والتجميعات تحت التحكم في التكوين): المعيار الأساسي المعتمد على نطاق واسع في مجال الطيران والهندسة الميكانيكية. يخزن بشكل موثوق تمثيل الحدود (B-Rep) للهندسة الصلبة وهياكل شجرة التجميع الأساسية.
  2. STEP AP214 (البيانات الأساسية لعمليات التصميم الميكانيكي للسيارات): تحسين على AP203 شائع في صناعة السيارات. يضيف دعمًا لتعيينات الألوان، الطبقات، التحملات الهندسية، التشطيبات السطحية، وبيانات حزم الأسلاك.
  3. STEP AP242 (هندسة ثلاثية الأبعاد القائمة على النماذج المدارة): المعيار الحديث المتطور، يجمع بين أفضل ما في AP203 وAP214 مع دمج دعم أصلي لـ معلومات المنتج والتصنيع (PMI)، الأبعاد الهندسية الثلاثية (GD&T)، التعليقات الدلالية، وتمثيلات الشبكات المتسلسلة للتصنيع الإضافي.

على عكس IGES، يتم تحديث STEP باستمرار من قبل لجان ISO لدعم تدفقات عمل التوأم الرقمي، التعاون السحابي، وتخطيط مسار الأدوات الآلي.

3. مقارنة وجهاً لوجه: STEP مقابل IGES

الميزة / المقياسSTEP (.stp, .step)IGES (.igs, .iges)
الجهة المعياريةISO (ISO 10303)ANSI / US Air Force / NIST
التطوير النشطنشط (صيانة مستمرة)متوقف (متجمد منذ 1996)
النموذج الهندسي الأساسيصُلبات B-Rep حقيقية، أسطح، و منحنياتفي المقام الأول أسطح، NURBS، وإطارات سلكية
تكامل طوبولوجيعالية (حجم متعدد الأوجه محكم الإغلاق)منخفضة (عرضة للحواف المفتوحة وفجوات الخياطة)
دعم التجميعهرمية كاملة، توفيق الأجزاء، والنسخضعيف/مسطح ( अक्सर يدمج إلى أجزاء غير متصلة)
البيانات الوصفية والألوانمدعوم (AP214/AP242: الألوان، الطبقات، المواد)حد أدنى (دعم غير متسق للألوان/الطبقات)
PMI و 3D GD&Tمدعوم بالكامل في AP242غير مدعوم
هيكل الملفASCII منظم (مخطط EXPRESS) أو XMLتنسيق صورة بطاقة ثابت العمود بطول 80 حرفًا
كفاءة حجم الملفمضغوط وفعّالهيكل نصي منتفخ بشكل ملحوظ
حالة الاستخدام الأساسيةنمذجة صلبة CAD/CAM، CNC، الطباعة ثلاثية الأبعاداستعادة السطح القديمة، أدوات الإطار السلكي القديمة

4. الفروقات التقنية الرئيسية بالتفصيل

1. الهندسة الصلبة مقابل “السطوح الفارغة”

الفرق العملي الأكثر حرجًا بين STEP و IGES يكمن في كيفية تعريفهما للشكل:

  • STEP يحافظ على الطوبولوجيا: يعرف نموذج STEP الصلب أي الوجوه تتصل بأي الحواف، مكوّنًا جسمًا حجميًا مغلقًا، مقاومًا للماء، ومتعدد الأوجه. عند استيراد ملف STEP إلى CAD، يتعرف نظامك فورًا عليه كجسم صلب بخصائص الكتلة (الحجم، مركز الثقل، الوزن).
  • يعتمد IGES على قطع هندسية مستقلة: تمثل معظم تصديرات IGES نموذجًا كمجموعة من الأسطح المقطوعة غير المرتبطة، والخطوط، والمنحنيات. عند فتحها في برامج CAD الحديثة، غالبًا ما تُستورد هذه الأسطح كـ “أقمشة سطحية” غير متعددة الأوجه مع فجوات دقيقة على حدود اللحام. يجب على المهندسين بعد ذلك قضاء وقت ثمين في تشغيل وظائف “knit” أو “heal geometry” لإعادة خياطة الأسطح إلى صلب محكم الإغلاق.

2. هياكل التجميع والهرميات

إذا كنت تقوم بتصدير تجميع معقد يحتوي على مئات الأجزاء:

  • STEP يحتفظ بشجرة التجميع: تظل التجميعات الفرعية، ومعايير تسمية الأجزاء، وأنظمة الإحداثيات، وعلاقات المكونات منظمة.
  • IGES يسطّح الملف: كان IGES يواجه صعوبة تقليديًا مع التجميعات متعددة الأجسام. في العديد من خطوط الترجمة، يؤدي استيراد تجميع IGES إلى دمج كل مكون في طبقة واحدة أو حذف بيانات التعريف الخاصة بالمكونات بالكامل، مما يحول التجميع التفاعلي إلى مجموعة غير قابلة للإدارة من الأسطح غير المنظمة.

3. حجم الملف وعبء التحليل

تم تنسيق ملفات IGES باستخدام هياكل ثابتة بطول 80 عمود على نمط بطاقات الثقب، موروثة من بنى الحوسبة على الحواسيب الضخمة. يضيف هذا التنسيق الثابت العرض للنص عبئًا كبيرًا من البيانات دون تقديم قيمة هندسية إضافية.

تستخدم ملفات STEP نموذج بيانات تعبيري ومُنظم مكتوب بلغة نمذجة البيانات EXPRESS (ISO 10303-11). بالنسبة لجزء ذات تعقيد هندسي مكافئ، يكون ملف IGES غالبًا أكبر بنسبة 20% إلى 50% مقارنة بملف STEP مماثل، بينما ينقل معلومات تصميم أقل بكثير.

4. PMI، GD&T، وتعريف النموذج القائم على البيانات (MBD)

مع تحول التصنيع بعيدًا عن الرسومات التقنية الثنائية الأبعاد التقليدية نحو التعريف القائم على النموذج، يجب أن يحمل نموذج CAD نفسه الأبعاد وميزات المرجع ومتطلبات تشطيب السطح مباشرةً في مساحة العمل ثلاثية الأبعاد.

  • لا يمكن لـ IGES نقل GD&T ثلاثي الأبعاد: إنه يترجم فقط الهندسة البسيطة.
  • يوفر STEP AP242 دعمًا كاملًا للـ PMI الدلالي: يمكن للروتينات الحديثة الآلية لفحص CMM ومجموعات برمجة CNC ذات الـ 5 محاور قراءة التحملات الهندسية مباشرةً من ملف STEP AP242 دون تفسير يدوي من المشغل.

5. متى يجب عليك استخدام IGES؟

نظرًا لحدوده، هل لا يزال لـ IGES دور في التصنيع الحديث؟ نعم، ولكن فقط في سيناريوهات مستهدفة ومحددة:

  1. أنظمة التراث والمشاريع القديمة: غالبًا ما تقوم قطاعات الطيران والبحرية والدفاع بصيانة المعدات المصممة في الثمانينات والتسعينات. إذا تم إنشاء ملف أصلي في Computervision أو CADAM أو نسخة مبكرة من CATIA، قد يكون IGES هو الترجمة الأرشيفية الوحيدة المتاحة.
  2. أدوات CNC للسطوح فقط: عند تصدير أسطح تشكيل حرّة معقدة (مثل ألواح هيكل السيارات أو قوالب الصب) بهدف توليد مسارات الطحن للسطح فقط، يمكن أن يكون تصدير IGES بصيغة NURBS النقية كافيًا.
  3. إخراج سلكي متخصص ومسح ليزري: أحيانًا تعتمد آلات القياس البصرية القديمة وبرمجيات CMM التراثية على IGES لتصدير منحنيات ونقاط الإحداثيات الخام.

6. متى يجب عليك استخدام STEP؟

في تقريبًا كل سير عمل رئيسي للهندسة والمحاكاة والتصنيع، STEP هو الفائز بلا منازع. يجب عليك استخدام STEP لـ:

  1. التصنيع الحديث باستخدام CNC (CAM): تتطلب حزم CAM مثل Mastercam وFusion 360 وhyperMILL طوبولوجيا B-Rep صلبة لتحديد الميزات تلقائيًا مثل الجيوب، الثقوب، الحواف المائلة، والإنحدارات.
  2. التصنيع الإضافي (الطباعة ثلاثية الأبعاد): أصبح STEP يحلّ محل STL بشكل متزايد في سير عمل التصنيع الإضافي الدقيق. ملفات STEP تقضي على التجزيء والانحراف الوترى الموجود في شبكات STL المثلثية، مما يسمح لبرمجيات التقطيع بإنشاء أقواس رياضية نقية.
  3. التعاون الهندسي متعدد CAD: كلما شاركت تصاميم ميكانيكية بارامترية بين فرق تعمل عبر منصات مختلفة (مثل SolidWorks إلى NX)، يضمن STEP أقصى درجات الدقة.
  4. الأرشفة الرقمية طويلة الأمد (LOTAR): لجان معايير ISO تقوم بتجميع STEP AP242 خصيصًا لضمان أن بيانات CAD المُولدة اليوم تظل قابلة للقراءة والتحقق منها لمدة 50 عامًا في المستقبل.

7. أفضل الممارسات لترجمة بيانات CAD النظيفة

لتجنب الترجمات الفوضوية بغض النظر عن الصيغة التي تختارها، احرص على مراعاة القواعد التشغيلية التالية:

  1. الافتراضية إلى STEP AP214 أو AP242: إذا طلب برنامج CAD الخاص بك بروتوكول التصدير، تجنّب الافتراضي AP203 ما لم يتطلبه معدات قديمة. اختر AP214 للألوان والطبقات، أو AP242 لسير عمل MBD الكامل.
  2. تحقق من استمرارية الصلب بعد الاستيراد: دائمًا افحص خصائص الكتلة للملف المستورد. إذا كان برنامج CAD يعرض الحجم كصفر أو يشير إلى أجسام سطحية بدلاً من أجسام صلبة، نفّذ عملية شفاء/خياطة تلقائية قبل إنشاء مسارات الأدوات.
  3. ضبط تحملات النمذجة الأكثر صرامة قبل التصدير: غالبًا ما تظهر فجوات الترجمة عندما يكون لدى نظام CAD للمرسل تحمل نمذجة فضفاض (مثال، 0.01 مم) بينما يعمل برنامج المستقبل عند 0.001 مم. قم بتوحيد تحملات النمذجة عبر سلسلة التوريد الخاصة بك.
  4. إزالة الهندسة المخفية والهندسة الإنشائية: قم بإخفاء مستويات الإنشاء، الرسومات غير المستهلكة، والأسطح المؤقتة للرفع قبل تصدير الملفات المحايدة. هذا يقلل من تضخم الملفات ويتجنب إرباك مشغلي CAM المتلقين.

8. الملخص: الحكم النهائي

مقارنة STEP و IGES ليست معركة بين متساوين—إنها انتقال جيل إلى آخر.

  • IGES هو تنسيق قديم متقاعد وضع القواعد الأساسية للتشغيل البيني في القرن العشرين. بينما يظل مفيدًا لقراءة الأرشيفات القديمة والسطوح المنفصلة، فإن عدم قدرته على نمذجة الصلبات الحجمية والتجميعات بشكل موثوق يجعله غير صالح للإنتاج الحديث.
  • STEP هو المعيار الدولي الحي والنابض للهندسة الرقمية. من الطوبولوجيا الصلبة المحكمة وتدرجات التجميع إلى تعليقات GD&T ثلاثية الأبعاد المتقدمة، تم تصميم STEP لتلبية المتطلبات الصارمة للتصنيع الحديث.

كلما كان لديك الخيار، صدّر وشارك ملفات STEP.

الأسئلة المتكررة: الأسئلة الشائعة

**Q: هل ملف STEP دائمًا أعلى جودة من ملف IGES؟ ج: نعم، يحافظ STEP على الطوبولوجيا الصلبة الكاملة، والكتلة الحجمية، وتدرجات التجميع، بينما عادةً ما ينقل IGES فقط قطع السطح غير المتصلة.

**Q: هل يمكن للطابعات ثلاثية الأبعاد قراءة ملفات STEP و IGES مباشرةً؟ ج: تستورد مقاطع الطباعة ثلاثية الأبعاد الحديثة (مثل Bambu Studio و PrusaSlicer) ملفات STEP مباشرةً بسطوح رياضية ناعمة، لكنها عادةً لا تدعم IGES.

**Q: لماذا يتم استيراد ملفات IGES غالبًا كأقمشة سطحية مجوفة بدلاً من أجزاء صلبة؟ ج: تم تصميم IGES قبل توحيد نمذجة الصلب، مما يعني أنه يصف النماذج كسطوح حدودية فردية دون فرض طوبولوجيا حجم مغلق محكم.

**Q: أي تنسيق STEP يجب أن أختار: AP203 أم AP214 أم AP242؟ ج: اختر AP242 لأحدث معيار يدعم PMI و GD&T، وAP214 للأجزاء الأساسية التي تحتاج إلى ألوان وطبقات، وAP203 فقط للأنظمة القديمة.

**Q: هل يمكن تعديل ملفات STEP و IGES مثل ملفات CAD البارامترية الأصلية؟ ج: لا يحتفظ أي من التنسيقين بأشجار الميزات البارامترية (مثل الرسومات، والامتدادات، أو الروابط)، لكن يمكن تعديل كليهما باستخدام أدوات النمذجة المباشرة داخل برامج CAD الحديثة.
