OBJ vs FBX vs glTF – Πλήρης Οδηγός Σύγκρισης Μορφών 3D Μοντέλων

Τελευταία Ενημέρωση: 17 Ιουλίου, 2026

OBJ vs FBX vs glTF: Ποια μορφή 3D μοντέλου πρέπει να χρησιμοποιήσετε;

Τα τρισδιάστατα μοντέλα είναι πλέον ένα απαραίτητο μέρος των σύγχρονων CAD, μηχανικής, κατασκευής, αρχιτεκτονικής, οπτικοποίησης προϊόντων, προσομοίωσης, ψηφιακών διδύμων και εφαρμογών web. Καθώς οι 3D ροές εργασίας έχουν εξελιχθεί, έχουν εμφανιστεί διάφορες μορφές αρχείων για την αποθήκευση, ανταλλαγή, απόδοση και διανομή 3D μοντέλων μεταξύ διαφορετικού λογισμικού και πλατφορμών.

Σήμερα, προγραμματιστές, μηχανικοί, σχεδιαστές και τεχνικές ομάδες συναντούν συχνά τρία ευρέως χρησιμοποιούμενα φορμάτ 3D μοντέλων: OBJ, FBX, και glTF. Αν και και τα τρία μπορούν να αναπαραστήσουν 3D μοντέλα, σχεδιάστηκαν με διαφορετικές προτεραιότητες. Το OBJ εστιάζει στην απλή ανταλλαγή γεωμετρίας, το FBX υποστηρίζει σύνθετες σκηνές και animation, ενώ το glTF είναι βελτιστοποιημένο για αποδοτική παράδοση 3D σε πραγματικό χρόνο.

Η επιλογή του κατάλληλου φορμάτ μπορεί να επηρεάσει:

• Συμβατότητα μοντέλου
• Μέγεθος αρχείου
• Ταχύτητα φόρτωσης
• Απόδοση απόδοσης
• Υποστήριξη υλικών και υφής
• Δυνατότητες κίνησης
• Απόδοση διαδικτυακών εφαρμογών
• Διαδικασίες οπτικοποίησης CAD
• Ανάπτυξη ψηφιακού διδύμου

Σε αυτόν τον οδηγό, θα συγκρίνουμε λεπτομερώς τα OBJ, FBX και glTF, θα εξηγήσουμε τα πλεονεκτήματα και τους περιορισμούς τους, και θα σας βοηθήσουμε να καθορίσετε ποια μορφή 3D μοντέλου ταιριάζει καλύτερα στις απαιτήσεις σας για CAD, μηχανική, οπτικοποίηση και ανάπτυξη λογισμικού.

Κατανόηση μορφών 3D μοντέλων

Ένα αρχείο 3D μοντέλου μπορεί να περιέχει πολύ περισσότερα από μια απλή συλλογή πολυγώνων. Ανάλογα με τη μορφή, ένα αρχείο 3D μπορεί να αποθηκεύει:

• Συντεταγμένες κορυφών
• Πολυγωνικές όψεις
• Κανονικές επιφάνειας
• Συντεταγμένες υφής
• Υλικά
• Υφές
• Κάμερες
• Φώτα
• Ιεραρχίες σκηνής
• Κινούμενα σχέδια
• Σκελετοί και rigs
• Μεταδεδομένα
• Μετασχηματισμοί αντικειμένων

Διαφορετικές μορφές αποθηκεύουν αυτά τα στοιχεία με διαφορετικούς τρόπους. Ως αποτέλεσμα, η επιλογή μορφής μπορεί να επηρεάσει σημαντικά τη συμβατότητα, την απόδοση, το μέγεθος του αρχείου και τη δυνατότητα ανταλλαγής δεδομένων μεταξύ διαφορετικών εφαρμογών.

Τι είναι OBJ;

Η μορφή OBJ είναι μια ευρέως υποστηριζόμενη μορφή 3D γεωμετρίας που αρχικά σχεδιάστηκε για την αποθήκευση τρισδιάστατων δεδομένων αντικειμένων. Χρησιμοποιείται κυρίως για την αναπαράσταση πολυγωνικής γεωμετρίας, συμπεριλαμβανομένων των κορυφών, των συντεταγμένων υφής, των κανονικών επιφάνειας και των προσώπων.

Τα αρχεία OBJ είναι συνήθως κειμενικά και συχνά συνοδεύονται από ένα αρχείο MTL που ορίζει τις ιδιότητες του υλικού.

Ένα απλό αρχείο OBJ μπορεί να περιέχει γεωμετρία παρόμοια με την ακόλουθη:

v 0.000000 0.000000 0.000000
v 1.000000 0.000000 0.000000
v 1.000000 1.000000 0.000000

f 1 2 3

Λόγω της απλής δομής του και της εκτενούς υποστήριξης λογισμικού, το OBJ παραμένει μία από τις πιο συμβατές μορφές 3D μοντέλων που διατίθενται.

Πλεονεκτήματα του OBJ

• Εξαιρετικά ευρεία συμβατότητα λογισμικού
• Απλή και εύκολη στην κατανόηση δομή
• Εύκολο για τους προγραμματιστές να το αναλύσουν
• Κατάλληλο για στατική πολυγωνική γεωμετρία
• Χρήσιμο για βασική ανταλλαγή 3D μοντέλων
• Υποστηρίζεται από πολλές εφαρμογές CAD και 3D

Περιορισμοί του OBJ

• Δεν διατηρεί παραμετρικά δεδομένα CAD
• Περιορισμένη υποστήριξη ιεραρχίας σκηνής
• Δεν υπάρχει ολοκληρωμένο εγγενές σύστημα κινούμενων σχεδίων
• Τα υλικά συχνά αποθηκεύονται σε ξεχωριστά αρχεία
• Τα μοντέλα υψηλής ανάλυσης μπορούν να δημιουργήσουν μεγάλα αρχεία
• Δεν είναι βελτιστοποιημένο για σύγχρονη πραγματικού χρόνου απόδοση

Τι είναι FBX;

Η μορφή FBX είναι μια ιδιόκτητη μορφή ανταλλαγής 3D περιουσιακών στοιχείων που χρησιμοποιείται ευρέως στην επαγγελματική παραγωγή 3D, animation, ανάπτυξη παιχνιδιών, οπτικοποίηση και δημιουργία ψηφιακού περιεχομένου.

Σε αντίθεση με το OBJ, το FBX μπορεί να αποθηκεύσει πολύ περισσότερα από την βασική πολυγωνική γεωμετρία. Ένα μόνο αρχείο FBX μπορεί να περιέχει:

• 3D πλέγματα
• Υλικά
• Υφές
• Κάμερες
• Φώτα
• Δεδομένα κίνησης
• Σκελετοί
• Πληροφορίες δερματισμού
• Ιεραρχίες σκηνής
• Μετασχηματισμοί
• Στόχοι παραμόρφωσης
• Μεταδεδομένα

Αυτό καθιστά το FBX κατάλληλο για σύνθετες 3D σκηνές και επαγγελματικές γραμμές εργασίας οπτικοποίησης.

Για παράδειγμα, ένα έργο μηχανικής οπτικοποίησης μπορεί να περιλαμβάνει μια πλήρη συναρμολόγηση μηχανής με πολλαπλά εξαρτήματα, υλικά, κάμερες, φωτισμό και κινούμενα σχέδια. Το FBX μπορεί να αποθηκεύσει πολλά από αυτά τα στοιχεία σε ένα ενιαίο αρχείο προσανατολισμένο στη σκηνή.

Πλεονεκτήματα του FBX

• Υποστηρίζει σύνθετες 3D σκηνές
• Εξαιρετική υποστήριξη κινούμενων σχεδίων
• Υποστηρίζει σκελετούς και rigs
• Υποστηρίζει υλικά και υφές
• Διατηρεί τις ιεραρχίες της σκηνής
• Χρήσιμο για επαγγελματικές ροές εργασίας παραγωγής 3D

Περιορισμοί του FBX

• Ιδιοκτησιακή μορφή
• Διαφορετικές εφαρμογές μπορεί να υποστηρίζουν διαφορετικές εκδόσεις
• Μπορεί να προκύψουν προβλήματα μετατροπής μεταξύ πακέτων λογισμικού
• Μπορεί να είναι πολύπλοκο να επεξεργαστεί προγραμματιστικά
• Δεν είναι ειδικά βελτιστοποιημένο για παράδοση στο web

Τι είναι glTF?

glTF είναι μια ανοιχτή μορφή μετάδοσης 3D μοντέλων σχεδιασμένη για αποδοτική παράδοση και φόρτωση 3D σκηνών και μοντέλων.

Συχνά περιγράφεται ως το «JPEG του 3D», το glTF σχεδιάστηκε για σύγχρονες εφαρμογές πραγματικού χρόνου απόδοσης. Είναι ιδιαίτερα δημοφιλές για:

• Εφαρμογές 3D στο διαδίκτυο
• Εφαρμογές WebGL
• Εικονική πραγματικότητα
• Επαυξημένη πραγματικότητα
• Ψηφιακά δίδυμα
• Διαδραστικοί προβολείς προϊόντων
• Οπτικοποίηση βάσει σύννεφου
• Κινητές εφαρμογές
• Μηχανές παιχνιδιών

Το glTF υποστηρίζει σύγχρονα υλικά βασισμένα στη φυσική απόδοση (PBR) και έχει σχεδιαστεί για να παρέχει 3D περιεχόμενο σε μορφή που μπορεί να φορτωθεί και να αποδοθεί αποδοτικά από σύγχρονα γραφικά συστήματα.

Υπάρχουν δύο κοινώς χρησιμοποιούμενες παραλλαγές του glTF.

.gltf

Η μορφή .gltf χρησιμοποιεί JSON για την περιγραφή της 3D σκηνής και μπορεί να αναφέρει εξωτερικά αρχεία όπως:

• Δυαδικοί αποθηκευτές γεωμετρίας
• Εικόνες υφής
• Υλικοί πόροι

Ένα τυπικό έργο glTF μπορεί να περιέχει:

model.gltf
model.bin

.glb

Η μορφή .glb είναι ένας δυαδικός container που μπορεί να πακετάρει το μοντέλο και τους σχετικούς πόρους σε ένα ενιαίο αρχείο.

Αυτό καθιστά το GLB ιδιαίτερα βολικό για:

• Εφαρμογές ιστού
• Αποθήκευση στο σύννεφο
• Παράδοση μέσω API
• Κινητές εφαρμογές
• Πλατφόρμες ψηφιακών διδύμων

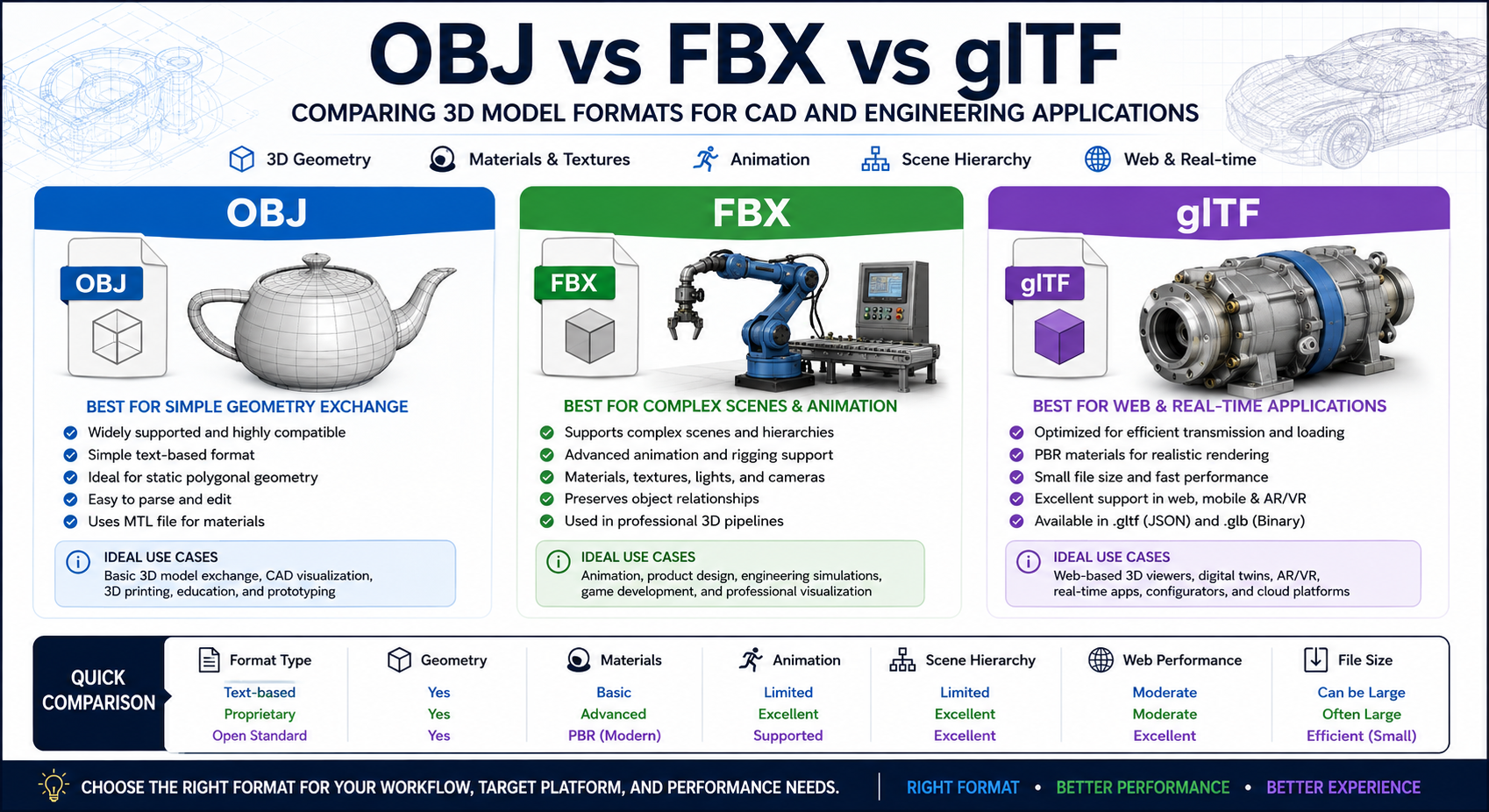

OBJ vs FBX vs glTF: Σύγκριση Χαρακτηριστικών

Γεωμετρία και Ακρίβεια CAD

Για εφαρμογές CAD και μηχανικής, η γεωμετρία είναι ένας από τους πιο σημαντικούς παράγοντες κατά την επιλογή μορφής 3D μοντέλου.

Ωστόσο, είναι σημαντικό να κατανοήσουμε ότι τα OBJ, FBX και glTF γενικά αντιπροσωπεύουν γεωμετρία πολυγωνικού πλέγματος αντί για εγγενή παραμετρικά μοντέλα CAD.

Μια τυπική διαδικασία μετατροπής μπορεί να είναι ως εξής:

Parametric CAD Model
        |
        v
Surface Tessellation
        |
        v
Polygon Mesh
        |
        v
OBJ / FBX / glTF

Εάν ένα μοντέλο CAD περιέχει έναν μαθηματικά ορισμένο κύλινδρο, η εξαγωγή του σε μία από αυτές τις μορφές συνήθως μετατρέπει τον κύλινδρο σε πολυγωνικό πλέγμα.

Το προκύπτον μοντέλο μπορεί να φαίνεται ακριβές, αλλά το αρχικό ιστορικό χαρακτηριστικών CAD και οι παραμετρικές πληροφορίες σχεδίασης γενικά δεν διατηρούνται.

Γεωμετρία OBJ

Το OBJ είναι εξαιρετικό για την ανταλλαγή πολυγωνικής γεωμετρίας.

Μπορεί να αποθηκεύσει:

• Θέσεις κορυφών
• Πρόσωπα πολύγωνων
• Κανονικές επιφάνειας
• Συντεταγμένες υφής

Ωστόσο, δεν διατηρεί το αρχικό ιστορικό παραμετρικού σχεδιασμού.

Γεωμετρία FBX

Το FBX μπορεί να αποθηκεύει σύνθετες πολυγωνικές σκηνές και ιεραρχίες αντικειμένων.

Για παράδειγμα:

Industrial Machine
├── Chassis
├── Motor
├── Gearbox
├── Control Panel
└── Safety Cover

Αυτό καθιστά το FBX πιο κατάλληλο από το βασικό OBJ όταν χρειάζεται να ανταλλαχθούν μαζί πολλαπλά αντικείμενα και σχέσεις.

Γεωμετρία glTF

Το glTF έχει σχεδιαστεί για αποδοτική απόδοση αντί για παραδοσιακή παραμετρική μοντελοποίηση CAD.

Η αναπαράσταση γεωμετρίας του είναι βελτιστοποιημένη για σύγχρονο υλικό γραφικών, καθιστώντας το ιδιαίτερα κατάλληλο για διαδραστικές 3D εφαρμογές και οπτικοποίηση μηχανικής μέσω προγράμματος περιήγησης.

Υλικά και Υφές

Η σύγχρονη 3D οπτικοποίηση συχνά απαιτεί περισσότερα από τη γεωμετρία. Ρεαλιστικά υλικά και υφές είναι απαραίτητα για οπτικοποίηση προϊόντων, επιδείξεις μηχανικής, ψηφιακά δίδυμα και διαδραστικές εφαρμογές.

Υλικά OBJ

Το OBJ συνήθως χρησιμοποιεί ένα ξεχωριστό αρχείο MTL για τον ορισμό των υλικών.

Ένα τυπικό έργο OBJ μπορεί να περιέχει:

model.obj
model.mtl

Αυτή η προσέγγιση είναι απλή, αλλά μπορεί να γίνει δύσκολη στη διαχείριση όταν ένα μοντέλο περιέχει πολλά εξωτερικά αρχεία υφής.

Υλικά FBX

Το FBX υποστηρίζει προχωρημένες πληροφορίες υλικού και υφής.

Μια σκηνή μπορεί να περιέχει:

• Χάρτες διάχυσης
• Χάρτες κανονικών
• Ιδιότητες αντανακλαστικότητας
• Πληροφορίες τραχύτητας
• Διαφάνεια
• Αναθέσεις υλικού

Αυτό κάνει το FBX χρήσιμο για λεπτομερείς αγωγούς 3D οπτικοποίησης.

Ωστόσο, η μετατροπή υλικών μεταξύ διαφορετικών εφαρμογών μπορεί να παράγει διαφορετικά αποτελέσματα, επειδή τα πακέτα λογισμικού μπορεί να ερμηνεύουν τις ιδιότητες των υλικών διαφορετικά.

Υλικά glTF

Ένα από τα κύρια πλεονεκτήματα του glTF είναι η υποστήριξή του για φυσικά βασισμένη απόδοση.

Τα υλικά glTF μπορούν να ορίσουν ιδιότητες όπως:

• Βασικό χρώμα
• Τιμή μεταλλικότητας
• Ασάφεια
• Χάρτες κανονικών
• Εκπεμπόμενο χρώμα
• Απόσβεση περιβάλλοντος

Μια απλοποιημένη δομή υλικού μπορεί να φαίνεται ως εξής:

{
  "pbrMetallicRoughness": {
    "baseColorFactor": [0.8, 0.8, 0.8, 1.0],
    "metallicFactor": 0.5,
    "roughnessFactor": 0.4
  }
}

Αυτό καθιστά το glTF ιδιαίτερα κατάλληλο για:

• Οπτικοποίηση προϊόντων
• Ψηφιακά δίδυμα
• Εφαρμογές 3D βασισμένες σε πρόγραμμα περιήγησης
• Διαδραστικά μοντέλα μηχανικής
• Εικονική και επαυξημένη πραγματικότητα

Σύγκριση Μεγέθους Αρχείου

Το μέγεθος του αρχείου είναι σημαντικός παράγοντας όταν τα 3D μοντέλα αποθηκεύονται στο cloud, μεταδίδονται μέσω API ή φορτώνονται σε προγράμματα περιήγησης.

OBJ

Το OBJ είναι μια μορφή βασισμένη σε κείμενο. Τα μεγάλα μοντέλα μπορούν να παράγουν πολύ μεγάλα αρχεία επειδή τα δεδομένα γεωμετρίας αντιπροσωπεύονται ως κείμενο.

Για παράδειγμα:

v 1.234567 2.345678 3.456789

Αν και αυτή η δομή είναι αναγνώσιμη από τον άνθρωπο, η γεωμετρία βασισμένη σε κείμενο είναι γενικά λιγότερο αποδοτική σε αποθήκευση από τα δυαδικά δεδομένα.

FBX

Τα αρχεία FBX μπορούν επίσης να γίνουν μεγάλα όταν περιέχουν:

• Δικτυώσεις υψηλής ανάλυσης
• Πολύπλοκες κινήσεις
• Πολλαπλές υφές
• Μεγάλες ιεραρχίες σκηνής

Το τελικό μέγεθος αρχείου εξαρτάται από την ποσότητα των δεδομένων που περιλαμβάνονται και την συγκεκριμένη υλοποίηση του FBX που χρησιμοποιείται.

glTF

Το glTF έχει σχεδιαστεί για αποδοτική μετάδοση.

Η δυαδική μορφή GLB μπορεί να συσκευάσει τους πόρους του μοντέλου σε ένα ενιαίο κοντέινερ, καθιστώντας πιο εύκολη τη διανομή και τη φόρτωση.

Αυτό είναι ιδιαίτερα χρήσιμο για:

• Εφαρμογές ιστού
• Εφαρμογές κινητών
• Πλατφόρμες σύννεφου
• Απομακρυσμένη απεικόνιση
• Μεγάλα μηχανικά συγκροτήματα

Για έναν προγράμματα περιήγησης CAD viewer, ένα σωστά βελτιστοποιημένο αρχείο GLB είναι συχνά πιο πρακτικό από ένα ισοδύναμο αρχείο OBJ.

Σύγκριση Απόδοσης

Η απόδοση γίνεται ολοένα και πιο σημαντική όταν εργάζεστε με:

• Μεγάλα CAD συγκροτήματα
• Λεπτομερή βιομηχανικά μοντέλα
• Ψηφιακά δίδυμα
• Προγράμματα προβολής 3D σε πρόγραμμα περιήγησης
• Οπτικοποίηση βασισμένη στο cloud
• Διαδραστικοί διαμορφωτές προϊόντων

OBJ

Το OBJ είναι κατάλληλο για απλά στατικά μοντέλα, αλλά η υψηλής ανάλυσης γεωμετρία κειμένου μπορεί να απαιτεί πρόσθετη επεξεργασία και να καταναλώνει περισσότερο χώρο αποθήκευσης.

FBX

Το FBX προσφέρει ισχυρή απόδοση για σύνθετες 3D σκηνές σε επαγγελματικές γραμμές οπτικοποίησης. Ωστόσο, η απόδοση εξαρτάται σε μεγάλο βαθμό από την εφαρμογή και την ποσότητα των δεδομένων σκηνής που περιλαμβάνονται.

glTF

Το glTF έχει σχεδιαστεί ειδικά για αποδοτική απόδοση σε πραγματικό χρόνο.

Η δομή του είναι βελτιστοποιημένη για σύγχρονες γραμμές γραφικών, καθιστώντας το εξαιρετική επιλογή για:

• Προβολείς 3D μέσω ιστού
• Κινητές εφαρμογές
• Οπτικοποίηση σε πραγματικό χρόνο
• Πλατφόρμες νέφους
• Συστήματα ψηφιακών διδύμων

Σύγκριση Συμβατότητας

Η επιλογή του κατάλληλου μορφότυπου εξαρτάται συχνά από τις εφαρμογές και τις πλατφόρμες που χρειάζεται να ανοίξουν το μοντέλο.

OBJ

Το OBJ έχει εξαιρετική συμβατότητα και υποστηρίζεται από ένα ευρύ φάσμα:

• Εφαρμογές CAD
• Λογισμικό 3D μοντελοποίησης
• Εργαλεία απόδοσης
• Μηχανές παιχνιδιών
• Βιβλιοθήκες μετατροπής

FBX

Το FBX υποστηρίζεται ευρέως από επαγγελματικές εφαρμογές 3D, αλλά η συμβατότητα μπορεί να διαφέρει ανάλογα με την έκδοση του λογισμικού και τις χρησιμοποιημένες δυνατότητες του FBX.

glTF

Το glTF έχει ισχυρή υποστήριξη σε σύγχρονα:

• Περιηγητές ιστού
• Εφαρμογές WebGL
• Μηχανές παιχνιδιών
• Πλαίσια 3D
• Εφαρμογές για κινητά
• Συστήματα απόδοσης σε πραγματικό χρόνο

Για σύγχρονες διαδικτυακές εφαρμογές, το glTF γενικά προσφέρει τον καλύτερο συνδυασμό συμβατότητας και απόδοσης.

Εφαρμογές Web και Cloud

Η ανάπτυξη των διαδικτυακών 3D εφαρμογών έχει καταστήσει την αποδοτική παράδοση μοντέλων πιο σημαντική από ποτέ.

Μια τυπική ροή εργασίας βασισμένη στο cloud μπορεί να μοιάζει ως εξής:

User Uploads CAD File
        |
        v
Backend Processing API
        |
        v
3D Model Conversion
        |
        v
GLB Optimization
        |
        v
Browser-Based 3D Viewer

OBJ για Εφαρμογές Ιστού

Το OBJ μπορεί να φορτωθεί σε διαδικτυακές εφαρμογές, αλλά μπορεί να απαιτεί πρόσθετη επεξεργασία και βελτιστοποίηση.

FBX για Εφαρμογές Ιστού

Το FBX είναι λιγότερο βολικό για άμεση παράδοση στο web λόγω της ιδιόκτητης δομής του και της ανάγκης για πρόσθετη επεξεργασία σε πολλές ροές εργασίας βασισμένες σε προγράμματα περιήγησης.

glTF για Εφαρμογές Ιστού

Το glTF σχεδιάστηκε ειδικά για αποδοτική μετάδοση και απόδοση 3D περιουσιακών στοιχείων.

Για αυτόν τον λόγο, είναι συχνά η προτιμώμενη επιλογή για:

• Προβολείς CAD μέσω διαδικτύου
• Διαμορφωτές προϊόντων
• Πλατφόρμες ψηφιακών διδύμων
• Διαδικτυακά εργαλεία μηχανικής
• Διαδραστικές 3Δ παρουσιάσεις προϊόντων

Υποστήριξη Κίνησης

Η κίνηση είναι μια ακόμη σημαντική διαφορά μεταξύ των OBJ, FBX και glTF.

OBJ

Το OBJ δεν παρέχει ένα ολοκληρωμένο ενσωματωμένο σύστημα κίνησης.

Η κίνηση γενικά απαιτεί:

• Εξωτερικά αρχεία
• Συστήματα ειδικά για την εφαρμογή
• Ξεχωριστές ακολουθίες καρέ

Το OBJ είναι επομένως πιο κατάλληλο για στατική γεωμετρία.

FBX

Το FBX παρέχει ισχυρή υποστήριξη για animation.

Μπορεί να αποθηκεύσει:

• Κίνηση κλειδιών
• Σκελετική κίνηση
• Ιεραρχίες οστών
• Ριγκ
• Στόχοι μορφοποίησης

Για εφαρμογές μηχανικής και κατασκευής, η κίνηση μπορεί να χρησιμοποιηθεί για την επίδειξη:

• Ακολουθίες συναρμολόγησης
• Κίνηση μηχανής
• Λειτουργία προϊόντος
• Αναλυτικές προβολές
• Μηχανικές αλληλεπιδράσεις

glTF

Το glTF υποστηρίζει επίσης animation και έχει σχεδιαστεί για αποδοτική αναπαραγωγή σε πραγματικό χρόνο.

Μπορεί να χρησιμοποιηθεί για:

• Κινούμενα σχέδια μετασχηματισμού
• Κινούμενα σχέδια σκελετού
• Κινούμενα σχέδια μορφολογικού στόχου

Αυτό καθιστά το glTF κατάλληλο για διαδραστικές επιδείξεις μηχανικής και προσομοιώσεις μέσω διαδικτύου.

Εφαρμογές Ψηφιακών Διδύμων

Τα ψηφιακά δίδυμα συχνά απαιτούν περισσότερα από ένα στατικό 3D μοντέλο.

Ένα ψηφιακό δίδυμο μπορεί να συνδυάσει:

3D Model
   +
Sensor Data
   +
Metadata
   +
Real-Time Status
   +
Historical Data

Η μορφή 3D μοντέλου είναι μόνο ένα μέρος του συνολικού συστήματος.

OBJ σε Ψηφιακά Δίδυμα

Το OBJ μπορεί να παρέχει μια βασική οπτική αναπαράσταση, αλλά γενικά απαιτούνται πρόσθετα συστήματα για:

• Μεταδεδομένα
• Σχέσεις σκηνής
• Αλληλεπίδραση σε πραγματικό χρόνο

FBX σε Ψηφιακά Δίδυμα

Το FBX μπορεί να παρέχει πλούσιες δομές σκηνής και δυνατότητες animation. Ωστόσο, η ιδιόκτητη φύση του μπορεί να το κάνει λιγότερο κατάλληλο για ανοιχτά συστήματα βασισμένα στο cloud.

glTF σε Ψηφιακά Δίδυμα

Το glTF είναι ιδιαίτερα ελκυστικό για την οπτικοποίηση ψηφιακών διδύμων επειδή παρέχει:

• Αποδοτική απόδοση 3D
• Σύγχρονα υλικά PBR
• Ιεραρχίες σκηνής
• Υποστήριξη κινούμενων γραφικών
• Συμβατότητα με το web

Τα μεταδεδομένα ειδικά για την εφαρμογή και τα ζωντανά δεδομένα αισθητήρων συνήθως διαχειρίζονται ξεχωριστά ή μέσω πρόσθετων συστημάτων.

Παράγοντες Ανάπτυξης Λογισμικού

Οι προγραμματιστές που εργάζονται με μορφές 3D θα πρέπει να λαμβάνουν υπόψη την πολυπλοκότητα ανάλυσης, την υποστήριξη βιβλιοθηκών, τις απαιτήσεις μετατροπής και τις πλατφόρμες-στόχο.

Επεξεργασία OBJ

Το OBJ είναι σχετικά απλό στην ανάλυση.

Ένας βασικός αναλυτής μπορεί να εντοπίσει:

v  → Vertex
vn → Normal
vt → Texture Coordinate
f  → Face

Αυτή η απλότητα κάνει το OBJ χρήσιμο για:

• Πρωτοτυποποίηση
• Μάθηση
• Προσαρμοσμένη επεξεργασία γεωμετρίας
• Βασική μετατροπή μοντέλου

Επεξεργασία FBX

Η επεξεργασία FBX μπορεί να είναι πιο σύνθετη επειδή η μορφή υποστηρίζει ένα ευρύ φάσμα χαρακτηριστικών σκηνής.

Οι προγραμματιστές μπορεί να χρειαστεί να εξετάσουν:

• Συμβατότητα SDK
• Συμβατότητα έκδοσης
• Μετατροπή σκηνής
• Μετάφραση υλικού
• Μετατροπή κίνησης

Επεξεργασία glTF

Το glTF χρησιμοποιεί μια δομημένη αρχιτεκτονική βασισμένη σε JSON, δυαδικές μνήμες και πόρους εικόνας.

Μια απλοποιημένη ροή επεξεργασίας μπορεί να μοιάζει ως εξής:

Parse JSON
    |
    v
Load Buffers
    |
    v
Load Textures
    |
    v
Build Scene Graph
    |
    v
Render with GPU

Αυτή η αρχιτεκτονική καθιστά το glTF ελκυστικό για τη σύγχρονη ανάπτυξη λογισμικού.

Πότε πρέπει να χρησιμοποιήσετε κάθε μορφή;

Επιλέξτε OBJ εάν:

• Χρειάζεστε μέγιστη συμβατότητα.
• Ανταλλάσσετε βασική πολυγωνική γεωμετρία.
• Η εφαρμογή-στόχος υποστηρίζει OBJ.
• Δεν απαιτείτε προχωρημένη κίνηση.
• Χρειάζεστε μια απλή και εύκολα αναγνώσιμη μορφή.

Επιλέξτε FBX εάν:

• Χρειάζεστε σύνθετες 3D σκηνές.
• Η κίνηση είναι σημαντική.
• Χρειάζεστε σκελετούς ή rigs.
• Δουλεύετε με επαγγελματικά εργαλεία παραγωγής 3D.
• Χρειάζεστε προηγμένη οργάνωση σκηνής.

Επιλέξτε glTF εάν:

• Δημιουργείτε έναν διαδικτυακό προβολέα 3D.
• Χρειάζεστε γρήγορη φόρτωση μοντέλων.
• Χρειάζεστε υλικά PBR.
• Αναπτύσσετε εφαρμογές ψηφιακών διδύμων.
• Δημιουργείτε εργαλεία οπτικοποίησης βασισμένα στο σύννεφο.
• Χρειάζεστε αποδοτική απόδοση σε πραγματικό χρόνο.

Καλύτερες πρακτικές

Για να πετύχετε τα καλύτερα αποτελέσματα από τις μορφές 3D μοντέλων:

• Χρησιμοποιήστε OBJ όταν η ευρεία συμβατότητα και η απλή ανταλλαγή γεωμετρίας είναι οι κύριες προτεραιότητες.
• Χρησιμοποιήστε FBX όταν απαιτούνται πολύπλοκες σκηνές, animation και επαγγελματικές 3D αλυσίδες παραγωγής.
• Χρησιμοποιήστε glTF ή GLB για εφαρμογές 3D στο web και σε πραγματικό χρόνο.
• Βελτιστοποιήστε τον αριθμό των πολυγώνων πριν αναπτύξετε τα μοντέλα στο web.
• Χρησιμοποιήστε τις κατάλληλες ρυθμίσεις tessellation όταν μετατρέπετε γεωμετρία CAD.
• Διατηρήστε τα αρχικά εγγενή αρχεία CAD για ακριβή μηχανική επεξεργασία.
• Δοκιμάστε υλικά και υφές μετά τη μετατροπή μορφής.
• Χρησιμοποιήστε GLB όταν προτιμάται ένα ενιαίο φορητό αρχείο.
• Διατηρήστε τα μεταδεδομένα ειδικά για την εφαρμογή ξεχωριστά όταν είναι απαραίτητο.
• Επικυρώστε τα μετατρεπόμενα μοντέλα στην εφαρμογή-στόχο πριν από την ανάπτυξη.

Μετατροπή μοντέλων CAD σε OBJ, FBX και glTF

Πολλές ροές εργασίας CAD μετατρέπουν τα μοντέλα μηχανικής σε πολυγωνικές μορφές για οπτικοποίηση.

Μια τυπική διαδικασία μετατροπής μπορεί να είναι ως εξής:

STEP / IGES / DWG / Native CAD
              |
              v
        CAD Processing
              |
              v
        Mesh Tessellation
              |
              v
     OBJ / FBX / glTF / GLB

Η διαδικασία μετατροπής μπορεί να περιλαμβάνει:

1. Ανάγνωση του αρχικού αρχείου CAD.
2. Εξαγωγή γεωμετρικών οντοτήτων.
3. Τεσελαρισμός επιφανειών σε πολύγωνα.
4. Δημιουργία κανονικών και συντεταγμένων υφής.
5. Δημιουργία υλικών.
6. Κατασκευή ιεραρχίας συναρμολόγησης.
7. Εξαγωγή στη μορφή-στόχο.
8. Βελτιστοποίηση του προκύπτοντος μοντέλου.

Η ποιότητα του τελικού αποτελέσματος εξαρτάται σε μεγάλο βαθμό από τις ρυθμίσεις τεσελαρίσματος.

Ένα χαμηλό επίπεδο τεσελαρίσματος μπορεί να παράγει:

Small File
   +
Poor Visual Accuracy

Ένα υψηλό επίπεδο τισέλασης μπορεί να παράγει:

High Visual Accuracy
   +
Large File Size

Ως εκ τούτου, οι εφαρμογές μηχανικής πρέπει να ισορροπούν την οπτική ποιότητα και την απόδοση.

Συμπέρασμα

Αν και τα OBJ, FBX και glTF μπορούν όλα να αναπαριστούν 3D μοντέλα, έχουν σχεδιαστεί για διαφορετικούς σκοπούς.

OBJ παραμένει εξαιρετική επιλογή για απλή πολυγωνική γεωμετρία και μέγιστη συμβατότητα. Η απλή του δομή την καθιστά εύκολη στην ανάλυση και ευρέως υποστηριζόμενη σε CAD και λογισμικό 3D.

FBX είναι πιο κατάλληλο για σύνθετες 3D σκηνές, animation, υλικά, rigs και επαγγελματικές γραμμές οπτικοποίησης. Είναι ιδιαίτερα χρήσιμο όταν χρειάζεται να ανταλλαχθούν μαζί πολλαπλά στοιχεία σκηνής και animation.

glTF είναι βελτιστοποιημένο για σύγχρονες εφαρμογές 3D σε πραγματικό χρόνο. Η αποδοτική του δομή, η υποστήριξη υλικών PBR, το ανοιχτό πρότυπο και η εξαιρετική συμβατότητα με το web το καθιστούν ιδιαίτερα κατάλληλο για ψηφιακά δίδυμα, πλατφόρμες cloud, διαδραστικούς προβολείς προϊόντων και οπτικοποίηση CAD μέσω προγράμματος περιήγησης.

Η επιλογή του κατάλληλου μορφότυπου εξαρτάται από τις συγκεκριμένες απαιτήσεις σας. Εάν η συμβατότητα και η απλότητα είναι προτεραιότητες, το OBJ είναι μια πρακτική επιλογή. Εάν η ροή εργασίας σας απαιτεί σύνθετες σκηνές και animation, το FBX μπορεί να είναι πιο κατάλληλο. Για web‑βασισμένη, cloud, κινητές και σε πραγματικό χρόνο οπτικοποίηση μηχανικής, το glTF ή GLB είναι συχνά η πιο ισχυρή επιλογή.

Είτε δημιουργείτε έναν προβολέα CAD, είτε μετατρέπετε μοντέλα μηχανικής, είτε αναπτύσσετε ένα ψηφιακό δίδυμο, είτε δημιουργείτε μια διαδραστική 3D εφαρμογή, η κατανόηση των διαφορών μεταξύ OBJ, FBX και glTF μπορεί να σας βοηθήσει να επιλέξετε τον κατάλληλο μορφότυπο για τη ροή εργασίας σας.

Συχνές ερωτήσεις (FAQ)

Q1. Ποια είναι η κύρια διαφορά μεταξύ OBJ, FBX και glTF;

Α1: Το OBJ εστιάζει κυρίως σε βασική πολυγωνική γεωμετρία, το FBX υποστηρίζει σύνθετες σκηνές και animation, ενώ το glTF είναι βελτιστοποιημένο για αποδοτική παράδοση 3D σε πραγματικό χρόνο και web εφαρμογές.

Q2. Ποιος μορφότυπος 3D μοντέλου είναι ο καλύτερος για οπτικοποίηση CAD;

Α2: Ο καλύτερος μορφότυπος εξαρτάται από τη ροή εργασίας. Το OBJ είναι χρήσιμο για συμβατότητα, το FBX είναι κατάλληλο για σύνθετες σκηνές, και το glTF είναι γενικά ο καλύτερος για σύγχρονη web‑βασισμένη και σε πραγματικό χρόνο οπτικοποίηση CAD.

Q3. Είναι το glTF καλύτερο από το FBX για web‑βασισμένες 3D εφαρμογές;

A3: Ναι. Το glTF έχει σχεδιαστεί ειδικά για αποδοτική μετάδοση και πραγματικό‑χρόνο απόδοση, καθιστώντας το γενικά πιο κατάλληλο για 3D εφαρμογές σε πρόγραμμα περιήγησης από το FBX.

Q4. Μπορούν τα μοντέλα CAD να μετατραπούν σε μορφές OBJ, FBX και glTF;

A4: Ναι. Τα μοντέλα CAD μπορούν να τριγωνοποιηθούν και να μετατραπούν σε μορφές OBJ, FBX, glTF και GLB για οπτικοποίηση και εφαρμογές 3D σε πραγματικό χρόνο.

Q5. Διατηρούν τα OBJ, FBX ή glTF το αρχικό παραμετρικό μοντέλο CAD;

A5: Γενικά, όχι. Αυτές οι μορφές αποθηκεύουν κυρίως πολυγωνικά ή σκηνικά 3D δεδομένα, έτσι η αρχική παραμετρική ιστορία CAD και το δέντρο χαρακτηριστικών συνήθως δεν διατηρούνται.

Μορφές αρχείων CAD στο FileFormat.com

Ανοιχτού κώδικα API για εργασία με μορφές αρχείων CAD

Νέα μορφών αρχείων – Η μοναδική σας πηγή για όλα τα νέα σχετικά με μορφές αρχείων από όλο τον κόσμο

Φόρουμ Μορφών Αρχείων – Στείλτε τις ερωτήσεις σας σε φόρουμ μορφών αρχείων για να λάβετε χρήσιμες πληροφορίες από ειδικούς μορφών αρχείων και χρήστες της κοινότητας

Wiki Μορφών Αρχείων –Εξερευνήστε τις κατηγορίες μορφών αρχείων για πληροφορίες σχετικά με διάφορες μορφές αρχείων
