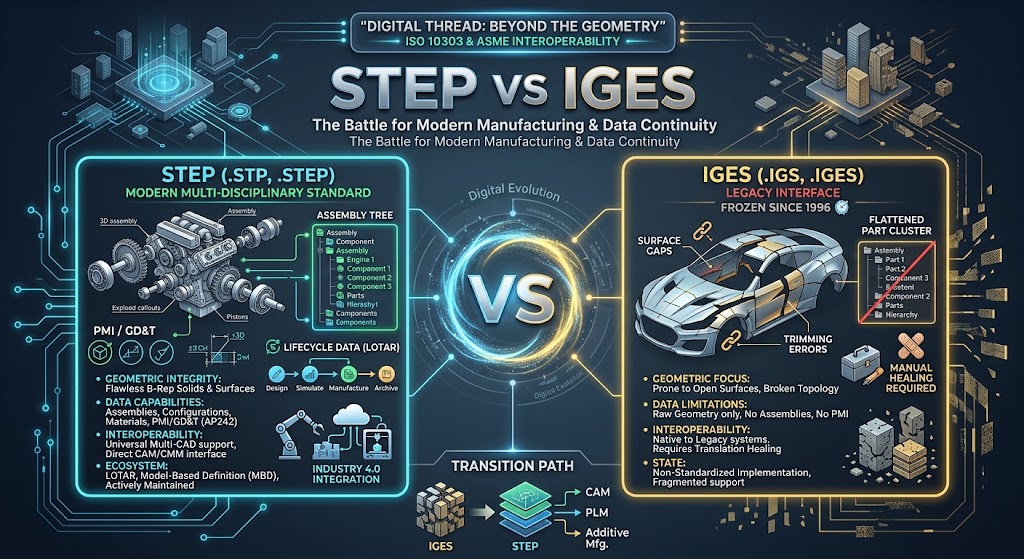

توضیح STEP در مقابل IGES: مقایسه فرمت‌های تبادل CAD مدرن و قدیمی

آخرین به‌روزرسانی: 20 Aug, 2026

STEP در مقابل IGES: مقایسه فرمت‌های تبادل CAD مدرن و قدیمی

اگر تا به حال یک مدل سه‌بعدی را از یک مشتری یا فروشنده دریافت کرده‌اید و فقط متوجه سطوح خراب، لبه‌های گمشده یا یک درهم‌ریختگی از چارچوب‌های سیمی جدا شده شده‌اید، شما قبلاً نارضایتی ساکت ناشی از خطاهای ترجمه CAD را درک می‌کنید.

در توسعه محصول و تولید دقیق، فرمت‌های فایل خنثی به‌عنوان مترجم‌های جهانی عمل می‌کنند که شکاف بین ابزارهای مدل‌سازی اختصاصی—مانند SolidWorks، Autodesk Inventor، CATIA، Siemens NX و PTC Creo—را پر می‌کنند. برای دهه‌ها، دو فرمت بر تبادل‌های سه‌بعدی خنثی تسلط داشته‌اند: IGES (مشخصات اولیه تبادل گرافیک) و STEP (استاندارد تبادل داده‌های مدل محصول).

در حالی که هر دو فرمت برای ایجاد مدل‌های CAD مستقل از فروشنده طراحی شده‌اند، آن‌ها متعلق به دوره‌های فناوری کاملاً متفاوتی هستند. IGES نمایانگر روزهای پیشرو گرافیک کامپیوتری دهه ۱۹۸۰ است، در حالی که STEP ستون فقرات در حال تحول تولید دیجیتال مدرن، تعریف مبتنی بر مدل (MBD) و صنعت ۴.۰ می‌باشد. در اینجا یک بررسی عملی و متمرکز بر مهندسان ارائه شده است که نحوه کار STEP و IGES، مقایسهٔ سرسری آن‌ها و فرمت مناسب برای پروژهٔ مهندسی یا ماشین‌کاری بعدی شما را بررسی می‌کند.

1. IGES چیست؟ پیشگام دهه ۱۹۸۰

منشأ IGES

در سال ۱۹۷۹ با همکاری مشترک بوئینگ، جنرال الکتریک و نیروی هوایی ایالات متحده توسعه یافت، IGES (Initial Graphics Exchange Specification، که به صورت EYE-jiss تلفظ می‌شود) به‌صورت رسمی توسط دفتر ملی استانداردها (که اکنون NIST نام دارد) در سال ۱۹۸۰ منتشر شد. این استاندارد برای حل یک بحران اضطراری ایجاد شد: پیمانکاران دفاعی هوافضا سیستم‌های طراحی به کمک کامپیوتر ناسازگاری را اتخاذ می‌کردند که باعث می‌شد همکاری دیجیتالی بین پیمانکاران تقریباً غیرممکن باشد.

IGES استانداردسازی کرد که چگونه عناصر هندسی—مانند نقاط، خطوط دو‌بعدی، قوس‌ها، اسپلاین‌ها و پچ‌های سطح پارامتریک (NURBS)—می‌توانند به صورت فایل‌های متنی ASCII قابل خواندن برای انسان نوشته شوند.

چرا IGES در زمان متوقف شد

IGES مشکلات حیاتی را در دههٔ ۱۹۸۰ حل کرد، اما در دوره‌ای طراحی شد که سیستم‌های کامپیوتری به سختی می‌توانستند مدل‌سازی سطحی را مدیریت کنند، چه برسد به مدل‌سازی جامد یا سلسله‌مراتب‌های پیچیدهٔ مونتاژ.

نقاط عطف کلیدی IGES:

• ۱۹۸۰: نسخهٔ ۱.۰ IGES منتشر شد (به شدت بر روی چارچوب‌های سیمی و موجودیت‌های پایهٔ طراحی متمرکز بود).
• ۱۹۹۰: IGES 5.0 قابلیت‌های ابتدایی B-Rep (نمایش مرزی) را معرفی کرد، اما پیاده‌سازی گسترده در میان فروشندگان CAD همچنان پراکنده باقی ماند.
• ۱۹۹۶: نسخهٔ ۵.۳ منتشر شد که آخرین به‌روزرسانی رسمی را نشان می‌دهد.

در سال ۱۹۹۶، توسعه IGES رسماً متوقف شد. این استاندارد بازنشسته شد و دیگر به‌طور فعال نگهداری نمی‌شود. امروزه، وقتی یک فایل IGES (.igs یا .iges) را باز می‌کنید، با استاندارد داده‌ای کار می‌کنید که تقریباً برای سه دهه دست نخورده باقی مانده است.

2. STEP چیست؟ ستون فقرات مهندسی مدرن

تحول ISO 10303

تا اواخر دهه ۱۹۸۰، جامعه مهندسی بین‌المللی متوجه شد که IGES به بن‌بست رسیده است. تولید مدرن به بیش از صفحات سطحی شناور نیاز داشت—بلکه به جامدات حجمی واقعی، مونتاژهای کینماتیک، تحمل‌های بعدی، اشاره به مواد و مدیریت چرخه عمر نیاز داشت.

در سال ۱۹۹۴، سازمان بین‌المللی استانداردسازی (ISO) استاندارد ISO 10303 را راه‌اندازی کرد که به‌صورت عامیانه به عنوان STEP (استاندارد تبادل داده‌های مدل محصول) شناخته می‌شود.

بر خلاف IGES، STEP از پایه به‌عنوان چارچوبی مدولار و قابل گسترش طراحی شد که قادر به توصیف یک محصول در تمام طول چرخه عمر آن است—از طراحی مفهومی تا ماشین‌کاری، بازرسی، نگهداری و بازیافت.

پروتکل‌های کاربردی رایج STEP (APها)

فایل‌های STEP معمولاً پسوند .step یا .stp را دارند. این استاندارد به‌صورت پروتکل‌های کاربردی (AP) خاصی ساختار یافته است که برای جریان‌های کاری صنعتی متمایز تنظیم شده‌اند:

1. STEP AP203 (طراحی‌های سه‌بعدی کنترل‌شده پیکربندی قطعات مکانیکی و مونتاژها): استاندارد پایه‌ای که به‌طور گسترده در مهندسی هوافضا و مکانیک به کار گرفته می‌شود. این استاندارد به‌صورت قابل اطمینان نمایه‌سازی مرزی (B-Rep) هندسه جامد و ساختارهای پایه‌ای درخت مونتاژ را ذخیره می‌کند.
2. STEP AP214 (داده‌های اصلی برای فرآیندهای طراحی مکانیکی خودرو): بهبودی نسبت به AP203 که در صنعت خودروسازی محبوب است. این نسخه پشتیبانی از تخصیص رنگ، لایه‌ها، تحمل‌های هندسی، پایان‌کاری‌های سطحی و داده‌های سیم‌کشی را اضافه می‌کند.
3. STEP AP242 (مهندسی سه‌بعدی مبتنی بر مدل مدیریت‌شده): استاندارد مدرن پیشرفته‌ای که بهترین‌های AP203 و AP214 را ترکیب می‌کند و در عین حال پشتیبانی بومی از اطلاعات محصول و تولید (PMI)، ابعاد و تحمل‌های هندسی سه‌بعدی (GD&T)، حاشیه‌نویسی‌های معنایی، و نمایش‌های مش تِسِل‌دار برای تولید افزودنی را یکپارچه می‌سازد.

بر خلاف IGES، STEP به‌صورت مستمر توسط کمیته‌های ISO به‌روزرسانی می‌شود تا از جریان‌های کاری دیجیتال‌دوقلوی، همکاری ابری و برنامه‌ریزی مسیر ابزار خودکار پشتیبانی کند.

3. مقایسه سرسری: STEP در مقابل IGES

4. تفاوت‌های فنی کلیدی به تفصیل

1. هندسه صلب در مقابل “خالی” پوشش‌های سطحی

حساس‌ترین تفاوت عملی بین STEP و IGES در نحوه تعریف شکل است:

• STEP توپولوژی را حفظ می‌کند: یک مدل جامد STEP می‌داند کدام سطوح به کدام لبه‌ها متصل هستند و یک جسم حجمی بسته، ضدنشت و چندسطحی را تشکیل می‌دهد. هنگامی که یک فایل STEP را به CAD وارد می‌کنید، سیستم شما بلافاصله آن را به عنوان یک جسم جامد با ویژگی‌های جرمی (حجم، مرکز جرم، وزن) شناسایی می‌کند.
• IGES به پچ‌های هندسی مستقل متکی است: اکثر خروجی‌های IGES یک مدل را به‌عنوان مجموعه‌ای از سطوح برش‌خوردهٔ سست، خطوط و منحنی‌ها نمایش می‌دهند. وقتی در برنامه‌های CAD مدرن باز می‌شوند، این سطوح اغلب به‌صورت “surface quilts” غیر‌چندمنظوره با شکاف‌های میکروسکوپی در درزهای مرزی وارد می‌شوند. سپس مهندسان باید زمان ارزشمندی را صرف اجرای توابع “knit” یا “heal geometry” برای دوختن سطوح به‌صورت یک جامد محکم صرف کنند.

2. ساختارها و سلسله‌مراتب مونتاژ

اگر در حال خروجی‌گیری یک مونتاژ پیچیده حاوی صدها قطعه هستید:

• STEP درخت مونتاژ را حفظ می‌کند: زیرمونتاژها، قواعد نام‌گذاری قطعات، سیستم‌های مختصات و روابط مؤلفه‌ها به‌صورت منظم باقی می‌مانند.
• IGES فایل را صاف می‌کند: به‌طور سنتی IGES با مونتاژهای چندبدنی مشکل داشت. در بسیاری از خطوط ترجمه، وارد کردن یک مونتاژ IGES تمام مؤلفه‌ها را بر روی یک لایه واحد فرو می‌ریزد یا متادیتای مؤلفه‌ها را به‌طور کامل حذف می‌کند و یک مونتاژ تعاملی را به یک خوشهٔ غیرقابل مدیریت از سطوح نامنظم تبدیل می‌نماید.

3. حجم فایل و هزینه تجزیه

فایل‌های IGES با استفاده از ساختارهای سفت 80 ستونی به سبک کارت پانچ که از معماری‌های محاسباتی مین‌فریم به ارث برده‌اند، قالب‌بندی می‌شوند. این قالب‌بندی ثابت‑عرض سفت، بار دادهٔ قابل توجهی اضافه می‌کند بدون اینکه ارزش مهندسی اضافی ارائه دهد.

فایل‌های STEP از یک مدل داده‌ای بیانگر و ساختار یافته استفاده می‌کنند که به زبان مدل‌سازی داده‌ای EXPRESS (ISO 10303-11) نوشته شده است. برای یک قطعه با پیچیدگی هندسی معادل، یک فایل IGES اغلب 20% تا 50% بزرگتر از یک فایل STEP مقایسه‌ای است، در حالی که هوش طراحی به‌مراتب کمتری را منتقل می‌کند.

4. PMI، GD&T، و تعریف مبتنی بر مدل (MBD)

همان‌طور که تولید از نقشه‌های فنی دو‑بعدی سنتی به سمت تعریف مبتنی بر مدل (Model-Based Definition) حرکت می‌کند، خود مدل CAD باید ابعاد، ویژگی‌های مرجع و نیازهای پایان سطح را مستقیماً در فضای کاری سه‌بعدی حمل کند.

• IGES نمی‌تواند GD&T سه‌بعدی را منتقل کند: فقط هندسه ساده را ترجمه می‌کند.
• STEP AP242 پشتیبانی کامل معنایی PMI را فراهم می‌کند: روتین‌های بازرسی خودکار CMM مدرن و مجموعه‌های برنامه‌نویسی CNC پنج‑محوره می‌توانند تحمل‌های هندسی را مستقیماً از یک فایل STEP AP242 بخوانند بدون نیاز به تفسیر دستی اپراتور.

5. چه زمانی باید از IGES استفاده کنید؟

با توجه به محدودیت‌های آن، آیا IGES هنوز در تولید مدرن نقش دارد؟ بله، اما فقط در سناریوهای هدفمند و خاص:

1. سیستم‌های قدیمی و پروژه‌های میراثی: بخش‌های هوافضا، دریایی و دفاعی به‌طور مکرر ماشین‌آلات طراحی‌شده در دهه‌های ۱۹۸۰ و ۱۹۹۰ را سرویس می‌کنند. اگر فایل اصلی در Computervision، CADAM یا نسخهٔ اولیهٔ CATIA تولید شده باشد، ممکن است IGES تنها ترجمهٔ بایگانی موجود باشد.
2. ابزارهای CNC فقط سطحی: هنگام صادرات سطوح پیچیدهٔ فرم آزاد (مانند پنل‌های بدنهٔ خودرو یا قالب‌های ریخته‌گری ابزار) صرفاً برای تولید مسیرهای فرز کاری سطحی، یک صادرات تمیز NURBS IGES همچنان می‌تواند کافی باشد.
3. خروجی تخصصی وایرفریم و اسکن لیزری: ماشین‌های قدیمی اندازه‌گیری مختصات نوری و نرم‌افزارهای CMM قدیمی گاهی به‌طور پیش‌فرض برای منحنی‌ها و مختصات نقطه‌ای خام به IGES مراجعه می‌کنند.

6. چه زمانی باید از STEP استفاده کنید؟

برای تقریباً هر جریان کاری مهندسی، شبیه‌سازی و تولید اصلی، STEP واضحاً برندهٔ بی‌چون و چرای است. شما باید از STEP برای موارد زیر استفاده کنید:

1. ماشین‌کاری مدرن CNC (CAM): بسته‌های CAM مانند Mastercam، Fusion 360 و hyperMILL به توپولوژی B‑Rep جامد نیاز دارند تا به‌صورت خودکار ویژگی‌هایی مانند جیب‌ها، سوراخ‌ها، لبه‌گیری‌ها و مخروطی‌ها را شناسایی کنند.
2. تولید افزودنی (چاپ سه‌بعدی): STEP به‌طور فزاینده‌ای جایگزین STL برای جریان‌های کاری افزودنی دقیق شده است. فایل‌های STEP باعث حذف پُره‌ها و انحراف‌های کوردال ذاتی در مش‌های مثلثی STL می‌شوند و به نرم‌افزار برش اجازه می‌دهند تا قوس‌های ریاضیاً خالص تولید کند.
3. همکاری مهندسی چند‑CAD: هر زمان که طرح‌های مکانیکی پارامتریک را بین تیم‌هایی که بر روی پلتفرم‌های مختلف کار می‌کنند (مثلاً SolidWorks به NX) به اشتراک می‌گذارید، STEP حداکثر صحت را تضمین می‌کند.
4. بایگانی دیجیتال بلندمدت (LOTAR): کمیته‌های استاندارد ISO به‌طور خاص STEP AP242 را تنظیم می‌کنند تا اطمینان حاصل شود داده‌های CAD تولید‌شده امروز تا ۵۰ سال آینده قابل خواندن و قابل تأیید باقی بمانند.

7. بهترین روش‌ها برای ترجمهٔ تمیز داده‌های CAD

برای جلوگیری از ترجمه‌های نامنظم صرف‌نظر از فرمت انتخابی، این قوانین عملیاتی را در ذهن داشته باشید:

1. به‌صورت پیش‌فرض به STEP AP214 یا AP242: اگر نرم‌افزار CAD شما می‌پرسد که کدام پروتکل را برای خروجی استفاده کنید، از پیش‌فرض AP203 خودداری کنید مگر اینکه تجهیزات قدیمی آن را نیاز داشته باشند. برای رنگ‌ها و لایه‌ها AP214 را انتخاب کنید، یا برای جریان‌های کاری کامل MBD AP242 را برگزینید.
2. تأیید تداوم جامد پس از وارد کردن: همیشه ویژگی‌های جرمی فایل وارد شده را بررسی کنید. اگر نرم‌افزار CAD حجم را صفر نشان دهد یا به جای اجسام جامد، اجسام سطحی را نشان دهد، قبل از تولید مسیرهای ابزار، یک پاس خودکار بهبود/دوختن انجام دهید.
3. تنظیم تحمل‌های مدل‌سازی دقیق‌تر قبل از صادرات: فاصله‌های ترجمه اغلب زمانی بروز می‌کنند که سیستم CAD فرستنده تحمل مدل‌سازی سست (مثلاً 0.01 میلی‌متر) داشته باشد در حالی که نرم‌افزار گیرنده با 0.001 میلی‌متر کار می‌کند. تحمل‌های مدل‌سازی خود را در سراسر زنجیره تأمین استاندارد کنید.
4. حذف هندسه‌های مخفی و ساختاری: صفحات ساخت، طرح‌های استفاده‌نشده و سطوح لفت قربانی را قبل از صادرات فایل‌های خنثی غیرفعال کنید. این کار حجم فایل را به حداقل می‌رساند و از سردرگمی اپراتورهای CAM پایین‌دست جلوگیری می‌کند.

8. خلاصه: حکم نهایی

مقایسه STEP و IGES نباید به عنوان نبردی برابر در نظر گرفته شود—بلکه یک انتقال نسلی است.

• IGES یک فرمت قدیمی منسوخ شده است که قوانین پایهٔ تعامل‌پذیری را در قرن بیستم وضع کرد. اگرچه برای خواندن آرشیوهای قدیمی و کانتورهای سطحی جداگانه مفید است، عدم توانایی آن در مدل‌سازی قابل اعتماد اجسام حجمی و مونتاژها باعث شده است که برای تولید مدرن منسوخ شود.
• STEP استاندارد بین‌المللی زنده و پویا برای مهندسی دیجیتال است. از توپولوژی جامد ضد نشت و سلسله مراتب مونتاژ تا حاشیه‌نویسی پیشرفته 3D GD&T، STEP طوری مهندسی شده است که نیازهای سخت‌گیرانه تولید مدرن را برآورده کند.

هر زمان که انتخاب داشته باشید، فایل‌های STEP را صادر و به اشتراک بگذارید.

سوالات متداول: پرسش‌های رایج

**Q: آیا فایل STEP همیشه کیفیت بالاتری نسبت به فایل IGES دارد؟ پاسخ: بله، STEP توپولوژی جامد کامل، جرم حجمی و سلسله مراتب مونتاژ را حفظ می‌کند، در حالی که IGES معمولاً فقط پچ‌های سطحی بدون دوخت را منتقل می‌کند.

**Q: آیا چاپگرهای 3D می‌توانند فایل‌های STEP و IGES را به‌صورت مستقیم بخوانند؟ پاسخ: اسلایسرهای مدرن 3D (مانند Bambu Studio و PrusaSlicer) به‌صورت مستقیم فایل‌های STEP را با سطوح ریاضیاتی صاف وارد می‌کنند، اما به‌طور کلی از IGES پشتیبانی نمی‌کنند.

**Q: چرا فایل‌های IGES اغلب به‌عنوان پچ‌های سطحی توخالی به‌جای قطعات جامد وارد می‌شوند؟ پاسخ: IGES پیش از استاندارد شدن مدل‌سازی جامد طراحی شد، به این معنی که مدل‌ها را به‌عنوان سطوح مرزی فردی توصیف می‌کند بدون اینکه توپولوژی بسته و ضد نشت حجم را اعمال کند.

**Q: کدام فرمت STEP را باید انتخاب کنم: AP203، AP214 یا AP242؟ A: برای استاندارد مدرن‌ترین با پشتیبانی از PMI و GD&T، AP242 را انتخاب کنید؛ برای قطعات پایه که به رنگ‌ها و لایه‌ها نیاز دارند، AP214؛ و فقط برای سیستم‌های قدیمی، AP203.

**Q: آیا فایل‌های STEP و IGES قابل ویرایش مانند فایل‌های بومی پارامتریک CAD هستند؟ A: هیچ‌یک از این فرمت‌ها درخت ویژگی‌های پارامتریک (مانند اسکیچ‌ها، اکسترودها یا مت‌ها) را حفظ نمی‌کنند، اما هر دو می‌توانند با استفاده از ابزارهای مدل‌سازی مستقیم در نرم‌افزارهای CAD مدرن تغییر یابند.
