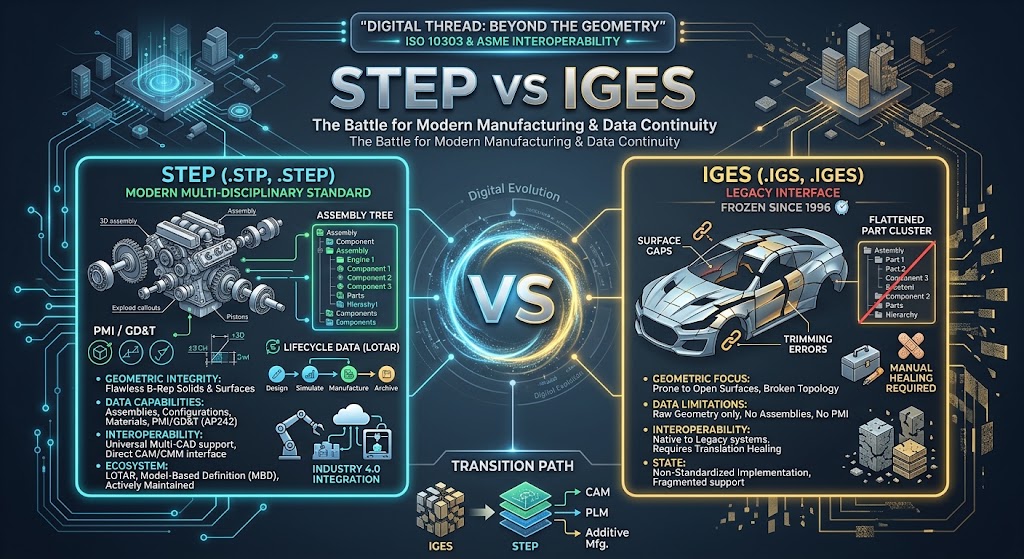

STEP מול IGES: השוואת פורמטים מודרניים וירושה להחלפת CAD

אם קיבלת אי פעם מודל תלת‑ממדי מלקוח או ספק וגילית משטחים שבורים, קצוות חסרים, או מבול של קווי מתאר מנותקים, אתה כבר מבין את התסכול השקט של שגיאות בתרגום CAD.

בפיתוח מוצר וייצור מדויק, פורמטים נייטרליים של קבצים הם המתורגמים האוניברסליים שמגשרים על הפער בין כלי מודלינג קנייניים—כגון SolidWorks, Autodesk Inventor, CATIA, Siemens NX, ו‑PTC Creo. במשך עשורים, שני פורמטים שלטו בחילופי 3D נייטרליים: IGES (מפרט החלפת גרפיקה ראשוני) ו‑STEP (תקן לחילוף נתוני מודל מוצר).

בעוד שני הפורמטים נוצרו כדי להפוך מודלי CAD ללא תלות בספק, הם שייכים לתקופות טכנולוגיות שונות לחלוטין. IGES מייצג את ימי הפיתוח הראשונים של גרפיקה ממוחשבת בשנות ה‑80, בעוד STEP הוא העמוד השדרה המתפתח של ייצור דיגיטלי מודרני, הגדרה מבוססת מודל (MBD), ותעשייה 4.0. הנה ניתוח מעשי, ממוקד מהנדסים, שמעמיק כיצד STEP ו‑IGES פועלים, כיצד הם משווים זה מול זה, ואיזה פורמט עליך לבחור לפרויקט ההנדסה או העיבוד הבא שלך.

1. מהו IGES? חלוץ שנות ה‑80

2. המקורות של IGES

פותח בשנת 1979 במאמץ משותף של בואינג, ג’נרל אלקטריק, והחיל האוויר של ארצות הברית, IGES (Initial Graphics Exchange Specification, מבוטא EYE-jiss) פורסם רשמית על ידי המשרד הלאומי לתקנים (כיום NIST) בשנת 1980. הוא נוצר כדי לפתור משבר דחוף: קבלני תעופה והגנה אימצו מערכות תכנון בעזרת מחשב שאינן תואמות, מה שהפך את שיתוף הפעולה הדיגיטלי בין הקבלנים לכמעט בלתי אפשרי.

IGES תקנן כיצד אלמנטים גאומטריים—כגון נקודות, קווים דו‑ממדיים, קשתות, ספלים, ותיקוני משטח פרמטריים (NURBS)—יכולים להיות כתובים בקבצי טקסט ASCII קריאים לבני אדם.

3. למה IGES קפא בזמן

IGES פתר בעיות קריטיות בשנות ה‑80, אך הוא תוכנן בתקופה שבה מערכות מחשוב יכלו בקושי להתמודד עם מודלינג של משטחים, שלא לדבר על מודלינג של מוצקים או היררכיות הרכבה מורכבות.

אבני דרך מרכזיות של IGES:

• 1980: גרסת IGES 1.0 שוחררה (התמקדה במידה רבה במתארי קווים ובאובייקטים בסיסיים של שרטוט).
• 1990: IGES 5.0 הציגה יכולות B-Rep (Boundary Representation) בסיסיות, אך יישום נרחב בקרב ספקי CAD נותר מפוצל.
• 1996: גרסה 5.3 שוחררה, מייצגת את העדכון הרשמי האחרון.

ב‑1996, הפיתוח של IGES הופסק רשמית. התקן הושבת ואינו מתוחזק עוד באופן פעיל. היום, כאשר אתה פותח קובץ IGES (.igs או .iges), אתה עובד עם תקן נתונים שלא שונה במשך כשלושה עשורים.

4. מהו STEP? עמוד השדרה המודרני של ההנדסה

5. ההתפתחות של ISO 10303

בסוף שנות ה‑80, הקהילה הבינלאומית של ההנדסה זיהתה שה‑IGES הגיע למבוי סתום. ייצור מודרני נדרש ליותר מאשר רק גיליונות משטח צפים – הוא דרש מוצקים נפחיים אמיתיים, הרכבות קינמטיות, סבילות ממדיות, קריאות חומרים וניהול מחזור חיי המוצר.

ב‑1994, הארגון הבינלאומי לתקינה (ISO) השיק את ISO 10303, הידוע באופן עממי כ‑STEP (Standard for the Exchange of Product Model Data).

בשונה מ‑IGES, STEP נבנה מהיסוד כמסגרת מודולרית, ניתנת להרחבה, המסוגלת לתאר מוצר לאורך כל מחזור החיים שלו – מהעיצוב הקונספטואלי ועד לעיבוד, בדיקה, תחזוקה ומיחזור.

6. פרוטוקולי יישום STEP נפוצים (APs)

קבצי STEP נושאים בדרך כלל את הסיומת .step או .stp. התקן מובנה לפרוטוקולי יישום (APs) ספציפיים המותאמים לתהליכי עבודה תעשייתיים שונים:

1. STEP AP203 (עיצובי 3D מבוקרי תצורה של חלקים מכניים והרכבות): התקן הבסיסי המאומץ נרחבות בתעופה ובהנדסה מכנית. הוא מאחסן באופן אמין ייצוג גבול (B-Rep) של גאומטריית מוצק ומבני עץ הרכבה בסיסיים.
2. STEP AP214 (נתונים מרכזיים לתהליכי עיצוב מכני רכב): שיפור על פני AP203 פופולרי בתעשיית הרכב. הוא מוסיף תמיכה בהקצאת צבעים, שכבות, סבילות גאומטריות, גימורים משטחיים, ונתוני חוטי חיבור.
3. STEP AP242 (הנדסה מבוססת מודל מנוהלת בתלת‑ממד): התקן המודרני המתקדם, הממזג את הטוב ביותר של AP203 ו‑AP214 תוך אינטגרציה של תמיכה מקומית ב‑מידע מוצר וייצור (PMI), מידוד והטיית גאומטריה בתלת‑ממד (GD&T), אנוטציות סמנטיות, וייצוגי רשת משושה לתהליכי ייצור מוסף.

בשונה מ‑IGES, STEP מתעדכן באופן רציף על ידי ועדות ISO לתמיכה בתהליכי עבודה של תאי דיגיטליים, שיתוף פעולה בענן, ותכנון נתיב כלי אוטומטי.

7. השוואה ישירה: STEP מול IGES

8. הבדלים טכניים מרכזיים בפירוט

1. גאומטריה מוצקה מול “חלול” משטח קווילטים

ההבדל המעשי החשוב ביותר בין STEP ל‑IGES נעוץ באופן שבו הם מגדירים צורה:

• STEP שומר על טופולוגיה: מודל מוצק של STEP יודע אילו משטחים מתחברים לאילו קצוות, ויוצר גוף נפחי סגור, אטום למים, מניפולדי. כאשר אתה מייבא קובץ STEP לתוך CAD, המערכת שלך מזהה מיד אותו כמוצק עם תכונות מסה (נפח, מרכז הכובד, משקל).
• IGES מתבסס על פצלי גאומטריה עצמאיים: רוב יצואי IGES מייצגים מודל כאוסף של משטחים חתוכים רופפים, קווים ועקומות. כאשר נפתחים בתוכנות CAD מודרניות, משטחים אלה לרוב מיובאים כ"שטיחי משטחים" לא-מניפולדים עם פערים מיקרוסקופיים בתפרי הגבול. מהנדסים חייבים לאחר מכן לבזבז זמן יקר בהרצת פונקציות “תפירה” או “ריפוי גאומטריה” כדי לתפור את המשטחים חזרה למוצק אטום.

2. מבני הרכבה והיררכיות

אם אתה מייצא אסמבליה מורכבת המכילה מאות חלקים:

• STEP שומר על עץ האסמבליה: תתי-אסמבליות, קונבנציות שמות חלקים, מערכות קואורדינטות, וקשרים בין רכיבים נשארים מאורגנים.
• IGES משטח את הקובץ: באופן מסורתי, IGES התקשו עם אסמבליות מרובות גופים. ברוב צינורות התרגום, ייבוא אסמבליית IGES מכווץ כל רכיב לשכבה אחת או משמיט לחלוטין את מטא-נתוני הרכיבים, והופך אסמבליה אינטראקטיבית למצב של אשכול בלתי ניתן לניהול של משטחים לא מאורגנים.

3. גודל קובץ ועומס פענוח

קבצי IGES מתובלים באמצעות מבנים קשיחים בסגנון כרטיסי פאנצ’ של 80 עמודות, שהורשו מארכיטקטורות מחשוב מרכזיות. פורמט טקסט קבוע ברוחב זה מוסיף עומס נתונים משמעותי מבלי לספק ערך הנדסי נוסף.

קבצי STEP משתמשים במודל נתונים מובטא, מובנה, שנכתב בשפת המידול EXPRESS (ISO 10303-11). עבור חלק עם מורכבות גאומטרית שווה, קובץ IGES הוא לעיתים גדול ב‑20% עד 50% מקובץ STEP דומה, בעוד שהוא מעביר פחות משמעותית אינטליגנציה של העיצוב.

4. PMI, GD&T והגדרה מבוססת מודל (MBD)

כאשר הייצור מתרחק מציורים טכניים דו‑ממדיים מסורתיים לכיוון הגדרה מבוססת מודל, מודל ה‑CAD עצמו חייב לשאת ממדים, תכונות ייחוס, ודרישות גימור פני השטח ישירות במרחב העבודה התלת‑ממדי.

• IGES אינו יכול להעביר GD&T תלת‑ממדי: הוא רק מתרגם גאומטריה פשוטה.
• STEP AP242 מספק תמיכה מלאה ב‑PMI סמנטי: רוטינות בדיקת CMM אוטומטיות מודרניות וחבילות תכנות CNC בעלות 5 צירים יכולות לקרוא את הסיבובים הגאומטריים ישירות מקובץ STEP AP242 ללא צורך בפרשנות ידנית של המפעיל.

5. מתי כדאי להשתמש ב‑IGES?

בהתחשב במגבלותיו, האם ל‑IGES עדיין יש תפקיד בייצור מודרני? כן, אך רק בתרחישים ממוקדים וייחודיים:

1. מערכות מדור קודם ופרויקטים מורשת: מגזרי התעופה, הימיים והביטחון מתחזקים לעיתים קרובות במכונות שתוכננו בשנות ה‑80 וה‑90. אם קובץ מקורי נוצר ב‑Computervision, CADAM, או גרסה מוקדמת של CATIA, ייתכן ש‑IGES הוא התרגום הארכיוני היחיד הזמין.
2. כלי CNC למשטחים בלבד: בעת ייצוא משטחים מורכבים בעיצוב חופשי (כגון לוחות גוף רכב או תבניות יציקה) במטרה לייצר רק מסלולי גימור, ייצוא IGES בפורמט NURBS נקי עדיין יכול להספיק.
3. פלט מסגרת חוטים וסריקה בלייזר מיוחדים: מכונות מדידת קואורדינטות אופטי ישנות ותוכנות CMM מדור קודם לעיתים בוחרות ב‑IGES כברירת מחדל עבור עקומות ונקודות גולמיות.

6. מתי כדאי להשתמש ב‑STEP?

בכל זרימת עבודה של הנדסה, סימולציה וייצור מודרנית, STEP הוא המנצח הבלתי מעורער. עליך להשתמש ב‑STEP עבור:

1. עיבוד CNC מודרני (CAM): חבילות CAM כגון Mastercam, Fusion 360, ו‑hyperMILL דורשות טופולוגיית B‑Rep מוצקה כדי לזהות אוטומטית תכונות כגון כיסים, חורים, שיפועים וקונוסים.
2. ייצור תוספי (הדפסת תלת‑ממד): STEP החליף באופן הולך וגובר את STL עבור זרימות עבודה תוספיות מדויקות. קבצי STEP מבטלים את הפיצול והסטייה הקורדאלית הקיימים ברשתות משולשות של STL, ומאפשרים לתוכנת החיתוך ליצור קשתות מתמטיות טהורות.
3. שיתוף פעולה הנדסי מרובה‑CAD: בכל פעם שאתה משתף עיצובים מכניים פרמטריים בין צוותים הפועלים בפלטפורמות שונות (למשל, SolidWorks ל‑NX), STEP מבטיח נאמנות מרבית.
4. ארכוב דיגיטלי ארוך‑טווח (LOTAR): ועדות תקני ISO מעצבות במיוחד את STEP AP242 כדי להבטיח שהנתונים של CAD שנוצרו היום יישארו קריאים וניתנים לאימות 50 שנה בעתיד.

7. שיטות מומלצות לתרגום נתוני CAD נקיים

כדי להימנע מתרגומים מבולגנים ללא קשר לפורמט שתבחר, שמור על כללי הפעולה הבאים במחשבה:

1. ברירת מחדל ל‑STEP AP214 או AP242: אם תוכנת ה‑CAD שלך שואלת איזה פרוטוקול לייצא, הימנע מ‑AP203 ברירת מחדל אלא אם נדרש על ידי ציוד ישן. בחר ב‑AP214 לצבעים ושכבות, או ב‑AP242 לתהליכי MBD מלאים.
2. אמת רציפות מוצק לאחר ייבוא: תמיד בדוק את תכונות המסה של הקובץ המיובא. אם תוכנת ה-CAD מציגה נפח כאפס או מציינת גופים שטחיים במקום גופים מוצקים, הפעל שלב ריפוי/תפירה אוטומטי לפני יצירת נתיבי החיתוך.
3. קבע סבילות מודלינג מחמירות לפני יצוא: פערי תרגום מתרחשים לעיתים כאשר מערכת ה-CAD של השולח משתמשת בסבילות מודלינג רופפת (למשל, 0.01 מ"מ) בעוד שהתוכנה של המקבל פועלת ב-0.001 מ"מ. תקנן את סבילות המודלינג שלך לאורך כל שרשרת האספקה.
4. הסר גאומטריה מוסתרת ובנייה: דכא מישורי בנייה, סקיצות שלא נצרכו, ומשטחי לופטינג קורבניים לפני יצוא קבצים נייטרליים. זה מצמצם נפח קבצים ומונע בלבול של מפעילי CAM בשלבים הבאים.

8. סיכום: הפסיקה הסופית

השוואת STEP ו-IGES איננה קרב של שווים—זה מעבר דורתי.

• IGES הוא פורמט מורשת מושבת שהציב את כללי היסוד לאינטרופרטביליות במאה ה-20. בעוד שהוא עדיין שימושי לקריאת ארכיונים עתיקים וקווי מתאר שטחיים מבודדים, חוסר היכולת שלו לדגם באופן אמין מוצקים נפחיים והרכבות הופך אותו למיושן עבור ייצור מודרני.
• STEP הוא הסטנדרט הבינלאומי החי והנושם להנדסה דיגיטלית. מהטופולוגיה המוצקה והיררכיות ההרכבה המוגנות למים ועד להערות מתקדמות של GD&T בתלת‑ממד, STEP תוכנן לעמוד בדרישות הקפדניות של ייצור מודרני.

כאשר יש לך אפשרות, ייצא ושתף קבצי STEP.

שאלות נפוצות: שאלות נפוצות

**Q: האם קובץ STEP תמיד באיכות גבוהה יותר מקובץ IGES? תשובה: כן, STEP משמרת טופולוגיה מוצקה מלאה, מסה נפחית והיררכיות הרכבה, בעוד ש‑IGES בדרך כלל מעביר רק משטחי פיסות לא מחוברות.

**Q: האם מדפסות תלת‑ממד יכולות לקרוא קבצי STEP ו‑IGES ישירות? תשובה: חותכי תלת‑ממד מודרניים (כגון Bambu Studio ו‑PrusaSlicer) מייבאים ישירות קבצי STEP עם משטחים מתמטיים חלקים, אך בדרך כלל אינם תומכים ב‑IGES.

**Q: מדוע קבצי IGES מיובאים לעיתים קרובות כשטיחי משטחים ריקים במקום חלקים מוצקים? תשובה: IGES נוצר לפני שהמודל המוצק הוגדר כסטנדרט, ולכן הוא מתאר מודלים כמשטחים גבוליים נפרדים ללא אכיפת טופולוגיה סגורה אטומה למים.

**Q: איזה פורמט STEP עלי לבחור: AP203, AP214, או AP242? A: בחרו ב‑AP242 לתקן המודרני ביותר עם תמיכה ב‑PMI ו‑GD&T, ב‑AP214 לחלקים בסיסיים הדורשים צבעים ושכבות, וב‑AP203 רק למערכות ישנות ותורשתיות.

**Q: האם קבצי STEP ו‑IGES ניתנים לעריכה כמו קבצי CAD פרמטריים מקומיים? A: אף פורמט אינו שומר על עצי תכונות פרמטריים (כמו סקיצות, חיצוצים או חיבורים), אך שניהם ניתנים לשינוי באמצעות כלי מודלינג ישיר בתוכנות CAD מודרניות.
