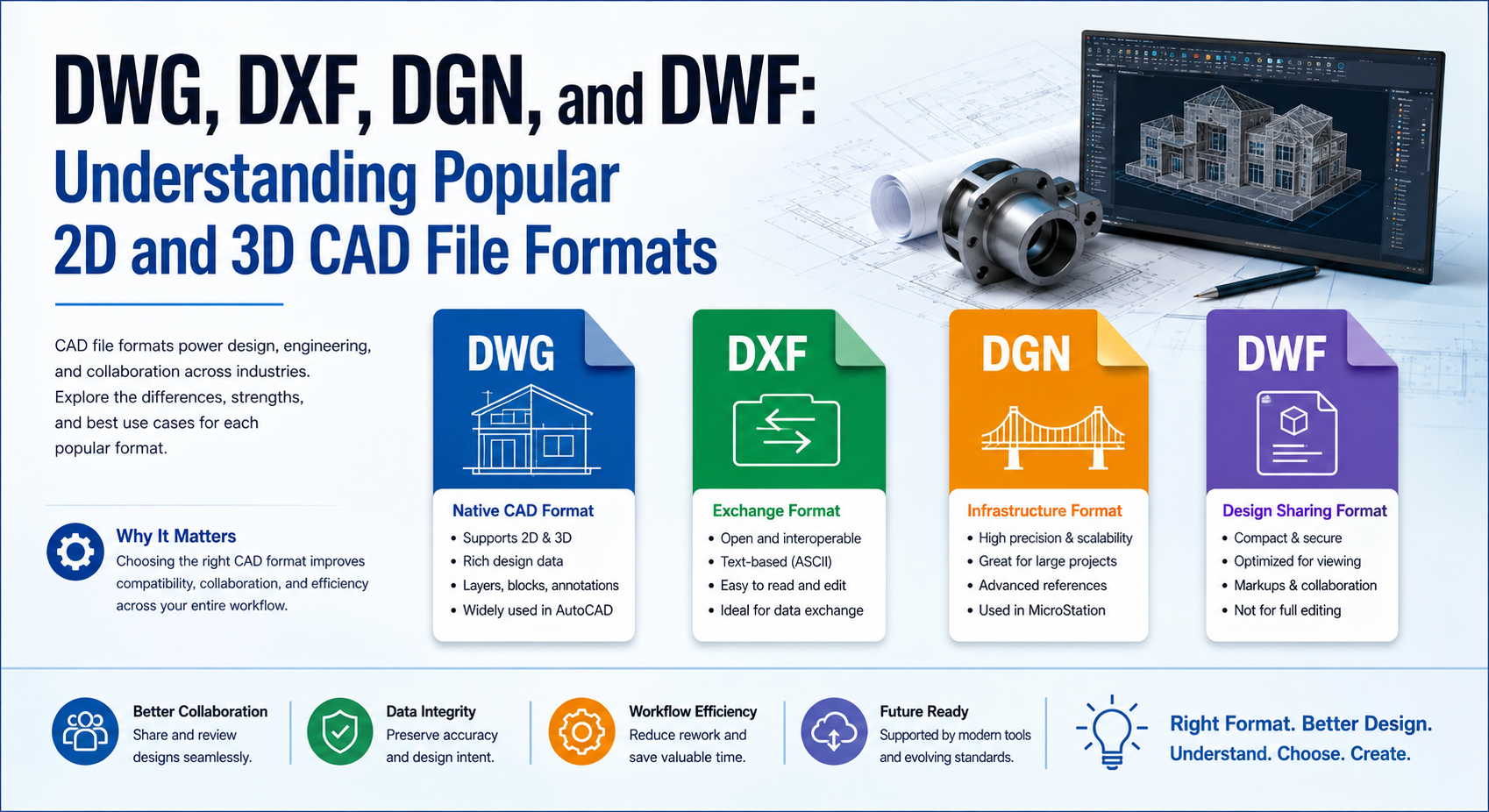

DWG, DXF, DGN, और DWF - लोकप्रिय 2D और 3D CAD फ़ाइल फ़ॉर्मेट्स को समझना

अंतिम अपडेट: 11 Aug, 2026

CAD फ़ाइल फ़ॉर्मेट की तुलना करें: DWG, DXF, DGN, और DWF

कंप्यूटर-सहायित डिज़ाइन (CAD) ने इंजीनियरों, वास्तुकारों, निर्माताओं और डिज़ाइनरों के तकनीकी चित्र और 3D मॉडल बनाने के तरीके को बदल दिया है। चाहे आप एक गगनचुंबी इमारत, यांत्रिक घटक, सड़क नेटवर्क, या विद्युत प्रणाली डिजाइन कर रहे हों, आपका चुना हुआ फ़ाइल फ़ॉर्मेट सहयोग, संगतता और दीर्घकालिक प्रोजेक्ट प्रबंधन में महत्वपूर्ण भूमिका निभाता है।

आज उपलब्ध सैकड़ों CAD फ़ॉर्मेट्स में, DWG, DXF, DGN, और DWF उद्योगों में सबसे अधिक उपयोग किए जाने वाले बने हुए हैं। प्रत्येक फ़ॉर्मेट विभिन्न उद्देश्यों के साथ बनाया गया था, जिससे वे विशिष्ट कार्यप्रवाहों के लिए उपयुक्त होते हैं।

इस गाइड में, हम इन चार लोकप्रिय CAD फ़ाइल फ़ॉर्मेट्स का अन्वेषण करेंगे, उनकी ताकतों की तुलना करेंगे, उनके आदर्श उपयोग मामलों पर चर्चा करेंगे, और यह समझाएंगे कि सॉफ़्टवेयर डेवलपर्स आधुनिक ओपन सोर्स लाइब्रेरीज़ और APIs का उपयोग करके इनके साथ कैसे काम कर सकते हैं।

CAD फ़ाइल फ़ॉर्मेट क्यों महत्वपूर्ण हैं

सही CAD फ़ाइल फ़ॉर्मेट चुनना केवल ड्राइंग को सहेजने से कहीं अधिक प्रभावित करता है।

एक उपयुक्त फ़ॉर्मेट टीमों की मदद करता है:

• विभिन्न CAD अनुप्रयोगों के बीच ड्राइंग्स का आदान-प्रदान
• डिज़ाइन की सटीकता बनाए रखें
• संगतता समस्याओं को कम करें
• दीर्घकालिक अभिलेखीयता सक्षम करें
• इंजीनियरिंग टीमों के बीच सहयोग में सुधार करें
• निर्माण और निर्माण कार्यप्रवाहों का समर्थन करें
• ग्राहकों के साथ दस्तावेज़ साझा करने को सरल बनाएं

इन फ़ॉर्मेट्स के बीच अंतर को समझना पेशेवरों को सूचित निर्णय लेने में मदद करता है और उत्पादकता में सुधार करता है।

DWG क्या है?

DWG सबसे पुराने और सबसे मान्यता प्राप्त CAD फ़ाइल फ़ॉर्मेट्स में से एक है। मूल रूप से AutoCAD के लिए विकसित किया गया, यह 2D ड्रॉइंग्स और 3D मॉडल दोनों को संग्रहीत करने के लिए उद्योग मानक बन गया है।

पाठ-आधारित स्वरूपों के विपरीत, DWG जानकारी को एक संक्षिप्त बाइनरी संरचना में संग्रहीत करता है, जिससे फ़ाइलें अपेक्षाकृत छोटी रहती हैं जबकि विस्तृत ज्यामिति और मेटाडेटा को संरक्षित किया जाता है।

मुख्य विशेषताएँ

• 2D और 3D दोनों डिज़ाइनों का समर्थन करता है
• लेयर्स, आयाम, एनोटेशन और लेआउट्स को संग्रहीत करता है
• कुशल बाइनरी संग्रहण
• ब्लॉक्स और पुन: उपयोग योग्य घटकों का समर्थन करता है
• कई व्यावसायिक CAD अनुप्रयोगों के साथ संगत

फायदे

• उत्कृष्ट प्रदर्शन
• उच्च विस्तृत मॉडल
• उद्योग मानक
• समृद्ध ऑब्जेक्ट समर्थन
• वास्तुकारों और इंजीनियरों द्वारा व्यापक रूप से स्वीकार किया गया

सीमाएँ

• स्वामित्व प्रारूप
• रिवर्स इंजीनियरिंग ऐतिहासिक रूप से चुनौतीपूर्ण रही है
• संगतता सॉफ़्टवेयर संस्करणों के बीच भिन्न हो सकती है

सामान्य उपयोग केस

• वास्तुचित्र
• यांत्रिक अभियांत्रिकी
• सिविल इंजीनियरिंग
• निर्माण
• उत्पाद डिज़ाइन

DXF क्या है?

DXF (ड्राइंग एक्सचेंज फॉर्मेट) को एक प्रमुख समस्या को हल करने के लिए बनाया गया था: विभिन्न सॉफ़्टवेयर अनुप्रयोगों के बीच CAD ड्रॉइंग्स का आदान-प्रदान।

DWG के विपरीत, DXF को ASCII टेक्स्ट के रूप में संग्रहीत किया जा सकता है, जिससे डेवलपर्स और थर्ड-पार्टी अनुप्रयोगों के लिए इसे पढ़ना और उत्पन्न करना आसान हो जाता है।

हालांकि बाइनरी DXF संस्करण मौजूद हैं, इंटरऑपरेबिलिटी के लिए ASCII DXF अत्यंत लोकप्रिय बना रहता है।

मुख्य विशेषताएँ

• खुला दस्तावेज़ीकरण
• पाठ-आधारित संरचना
• पार्स करने में आसान
• लेयर और इकाइयों का समर्थन करता है
• क्रॉस-प्लेटफ़ॉर्म संगतता

फायदे

• उत्कृष्ट इंटरऑपरेबिलिटी
• प्रोग्रामेटिक रूप से संपादित करने में आसान
• CAD डेटा विनिमय के लिए आदर्श
• सैकड़ों अनुप्रयोगों द्वारा समर्थित

सीमाएँ

• बड़े फ़ाइल आकार
• ऐप्लिकेशन-विशिष्ट सुविधाएँ खो सकती हैं
• DWG की तुलना में कम कुशल

सामान्य उपयोग मामलों

• डेटा विनिमय
• CNC मशीनिंग
• लेज़र कटिंग
• GIS अनुप्रयोग
• CAD आयात/निर्यात

DGN क्या है?

DGN Bentley MicroStation का मूल डिज़ाइन फ़ॉर्मेट है और इन्फ्रास्ट्रक्चर प्रोजेक्ट्स में व्यापक रूप से उपयोग किया जाता है।

सरकारी एजेंसियां, परिवहन विभाग, रेलवे, उपयोगिताएँ, और बड़े सिविल इंजीनियरिंग फर्म अक्सर जटिल बुनियादी ढांचे के डिज़ाइनों को मजबूत तरीके से संभालने के कारण DGN को मानकीकृत करती हैं।

मुख्य विशेषताएँ

• उच्च सटीकता ज्यामिति
• बड़े इंजीनियरिंग प्रोजेक्ट्स का समर्थन करता है
• उन्नत संदर्भ प्रबंधन
• समृद्ध मेटाडाटा समर्थन
• उत्कृष्ट GIS एकीकरण

फायदे

• बुनियादी ढांचे के लिए आदर्श
• बहुत बड़े प्रोजेक्ट्स को संभालता है
• मजबूत भौगोलिक क्षमताएँ
• स्थिर प्रदर्शन

सीमाएँ

• इन्फ्रास्ट्रक्चर उद्योगों के बाहर कम सामान्य
• DWG की तुलना में छोटा इकोसिस्टम

सामान्य उपयोग मामलों

• हाईवे
• रेलवे
• हवाई अड्डे
• उपयोगिता नेटवर्क
• सरकारी बुनियादी ढांचा

DWF क्या है?

DWF (डिज़ाइन वेब फ़ॉर्मेट) मुख्य रूप से CAD ड्रॉइंग्स को साझा करने के लिए बनाया गया है, न कि उन्हें संपादित करने के लिए।

बड़े संपादन योग्य CAD फ़ाइलों को भेजने के बजाय, इंजीनियर अक्सर DWF फ़ाइलें प्रकाशित करते हैं जिन्हें मूल डिज़ाइन को उजागर किए बिना देखा, समीक्षा किया, प्रिंट किया और मार्कअप किया जा सकता है।

मुख्य विशेषताएँ

• संक्षिप्त फ़ाइल आकार
• साझा करने के लिए अनुकूलित
• मार्कअप का समर्थन करता है
• शीट्स और मेटाडेटा शामिल हैं
• केवल-पढ़ने योग्य वितरण

फायदे

• छोटे डाउनलोड
• मूल CAD मॉडल की सुरक्षा करता है
• आसान सहयोग
• तेज़ दृश्य

सीमाएँ

• संपादन के लिए नहीं बनाया गया
• सीमित डिज़ाइन संशोधन क्षमताएँ

सामान्य उपयोग मामलों

• ग्राहक समीक्षाएँ
• निर्माण अनुमोदन
• डिज़ाइन वितरण
• परियोजना दस्तावेज़ीकरण

फ़ीचर तुलना

सही CAD फ़ॉर्मेट चुनना

प्रत्येक फ़ॉर्मेट का अलग उद्देश्य होता है।

DWG चुनें यदि:

• आप मुख्य रूप से AutoCAD के साथ काम करते हैं
• आपको पूर्ण संपादन क्षमताओं की आवश्यकता है
• आपको उन्नत CAD सुविधाओं की आवश्यकता है

DXF चुनें यदि:

• आपको अधिकतम संगतता चाहिए
• आपका अनुप्रयोग CAD डेटा आयात या निर्यात करता है
• आप CAD स्वचालन सॉफ़्टवेयर विकसित करते हैं

DGN चुनें यदि:

• आप परिवहन परियोजनाओं पर काम करते हैं
• आप बुनियादी ढांचा संपत्तियों का प्रबंधन करते हैं
• आपका संगठन Bentley उत्पादों का उपयोग करता है

DWF चुनें यदि:

• आपको सुरक्षित ड्राइंग वितरण की आवश्यकता है
• ग्राहकों को केवल देखने की पहुंच चाहिए
• आप छोटे फ़ाइल आकार चाहते हैं

CAD फ़ॉर्मेट्स के साथ प्रोग्रामेटिक रूप से काम करना

आधुनिक सॉफ़्टवेयर को अक्सर CAD फ़ाइलों को स्वचालित रूप से प्रोसेस करने की आवश्यकता होती है।

डेवलपर्स आमतौर पर ऐसे अनुप्रयोग बनाते हैं जो:

• DWG को PDF में परिवर्तित करें
• DXF को SVG में परिवर्तित करें
• मेटाडेटा निकालें
• थंबनेल बनाएं
• इंजीनियरिंग ड्रॉइंग्स को मिलाएँ
• CAD दस्तावेज़ों को मान्य करें
• संशोधनों की तुलना करें
• एनोटेशन खोजें
• इंजीनियरिंग फ़ाइलों को संग्रहित करें

कई ओपन सोर्स CAD लाइब्रेरीज़ इन कार्यों को सरल बनाती हैं बिना पूर्ण CAD एप्लिकेशन की आवश्यकता के।

CAD फ़ाइलों को संभालते समय सामान्य चुनौतियाँ

हालांकि CAD फ़ॉर्मेट परिपक्व हैं, डेवलपर्स अक्सर कई चुनौतियों का सामना करते हैं:

संस्करण संगतता

विभिन्न CAD सॉफ़्टवेयर रिलीज़ नई सुविधाएँ पेश करती हैं जिन्हें पुराने अनुप्रयोग समझ नहीं सकते।

बड़ी फ़ाइल आकार

जटिल इंजीनियरिंग मॉडल आसानी से सैकड़ों मेगाबाइट से अधिक हो सकते हैं।

गायब फ़ॉन्ट

यदि कस्टम फ़ॉन्ट उपलब्ध नहीं हैं तो ड्रॉइंग्स गलत दिख सकती हैं।

बाहरी संदर्भ

CAD फ़ाइलें अक्सर लिंक्ड इमेजेज, XRefs, टेक्सचर, या संदर्भित ड्रॉइंग्स पर निर्भर करती हैं।

निर्देशांक प्रणाली

इन्फ्रास्ट्रक्चर प्रोजेक्ट्स अक्सर सटीक कोऑर्डिनेट सिस्टम पर निर्भर करते हैं जिन्हें रूपांतरण के दौरान अपरिवर्तित रहना चाहिए।

CAD फ़ाइल प्रबंधन के लिए सर्वोत्तम प्रथाएँ

विश्वसनीय इंजीनियरिंग वर्कफ़्लो बनाए रखने के लिए:

• मूल स्रोत फ़ाइलों को अपरिवर्तित रखें.
• विभिन्न CAD टूल्स के बीच डिज़ाइनों का आदान‑प्रदान करते समय DXF का उपयोग करें।
• पूरा किए गए प्रोजेक्ट्स को मानकीकृत फ़ॉर्मैट में संग्रहित करें।
• साझा करने से पहले ड्रॉइंग्स को सत्यापित करें।
• संदर्भित संसाधनों को CAD फ़ाइलों के साथ संग्रहीत करें।
• परत नामकरण मानकों को सुसंगत रखें।
• प्रोजेक्ट दस्तावेज़ीकरण में संस्करण जानकारी शामिल करें।
• महत्वपूर्ण इंजीनियरिंग डेटा के बैकअप को स्वचालित करें।

CAD फ़ाइल स्वरूपों का भविष्य

CAD उद्योग क्लाउड सहयोग, बिल्डिंग इन्फ़ॉर्मेशन मॉडलिंग (BIM), डिजिटल ट्विन्स और AI‑सहायता प्राप्त डिज़ाइन के साथ विकसित होता रहता है।

भविष्य के CAD कार्यप्रवाहों में शामिल होने की उम्मीद है:

• क्लाउड-नेटिव संपादन
• रियल-टाइम सहयोग
• AI-संचालित डिज़ाइन सत्यापन
• स्वचालित फ़ॉर्मेट रूपांतरण
• वेब-आधारित CAD दर्शक
• ओपन मानकों के माध्यम से बेहतर इंटरऑपरेबिलिटी

इन प्रगतियों के बावजूद, DWG, DXF, DGN, और DWF महत्वपूर्ण भूमिकाएँ निभाते रहेंगे क्योंकि वे वास्तुकला, इंजीनियरिंग, निर्माण, और बुनियादी ढांचा उद्योगों में व्यापक रूप से अपनाए गए हैं।

निष्कर्ष

DWG, DXF, DGN, और DWF प्रत्येक CAD इकोसिस्टम में विभिन्न चुनौतियों को हल करते हैं। DWG मूल CAD संपादन के लिए पसंदीदा फ़ॉर्मेट बना रहता है, DXF इंटरऑपरेबिलिटी में उत्कृष्ट है, DGN बड़े बुनियादी ढांचा परियोजनाओं में प्रमुख है, और DWF डिज़ाइनों को बिना संपादन योग्य सामग्री को उजागर किए वितरित करने का एक कुशल तरीका प्रदान करता है।

कब कौन सा फ़ॉर्मेट उपयोग करना है, इसे समझना इंजीनियरों, वास्तुकारों, डेवलपर्स और संगठनों को सहयोग में सुधार, संगतता समस्याओं को कम करने, और परियोजना कार्यप्रवाह को सुगम बनाने में मदद करता है। जैसे-जैसे CAD प्रौद्योगिकी विकसित होती है, सही फ़ाइल फ़ॉर्मेट का चयन सफल इंजीनियरिंग और डिज़ाइन परियोजनाओं का एक आवश्यक हिस्सा बना रहेगा।

अक्सर पूछे जाने वाले प्रश्न

Q1. DWG और DXF के बीच मुख्य अंतर क्या है?

A1 DWG मुख्यतः मूल CAD संपादन के लिए उपयोग किया जाता है, जबकि DXF विभिन्न CAD अनुप्रयोगों के बीच ड्रॉइंग्स का आदान-प्रदान करने के लिए डिज़ाइन किया गया है।

Q2. क्या DGN केवल MicroStation के साथ उपयोग किया जाता है?

A2 नहीं। हालांकि DGN MicroStation का मूल फ़ॉर्मेट है, कई CAD अनुप्रयोग DGN फ़ाइलें खोल या परिवर्तित कर सकते हैं।

Q3. क्या DWF फ़ाइलें संपादित की जा सकती हैं?

A3 DWF फ़ाइलें मुख्यतः देखने, समीक्षा करने और साझा करने के लिए अभिप्रेत हैं, न कि पूर्ण संपादन के लिए।

Q4. कौन सा CAD फ़ॉर्मेट इंटरऑपरेबिलिटी के लिए सबसे अच्छा है?

A4 DXF को आमतौर पर विभिन्न सॉफ़्टवेयर प्लेटफ़ॉर्मों के बीच CAD डेटा का आदान‑प्रदान करने के लिए सबसे अच्छा विकल्प माना जाता है।

Q5. क्या ये CAD फ़ॉर्मेट सॉफ़्टवेयर विकास के लिए उपयुक्त हैं?

A5 हाँ। कई ओपन सोर्स लाइब्रेरीज़ और व्यावसायिक API डेवलपर्स को प्रोग्रामेटिक रूप से DWG, DXF, DGN, और DWF फ़ाइलों को पढ़ने, लिखने, परिवर्तित करने और विश्लेषण करने में सक्षम बनाते हैं।
