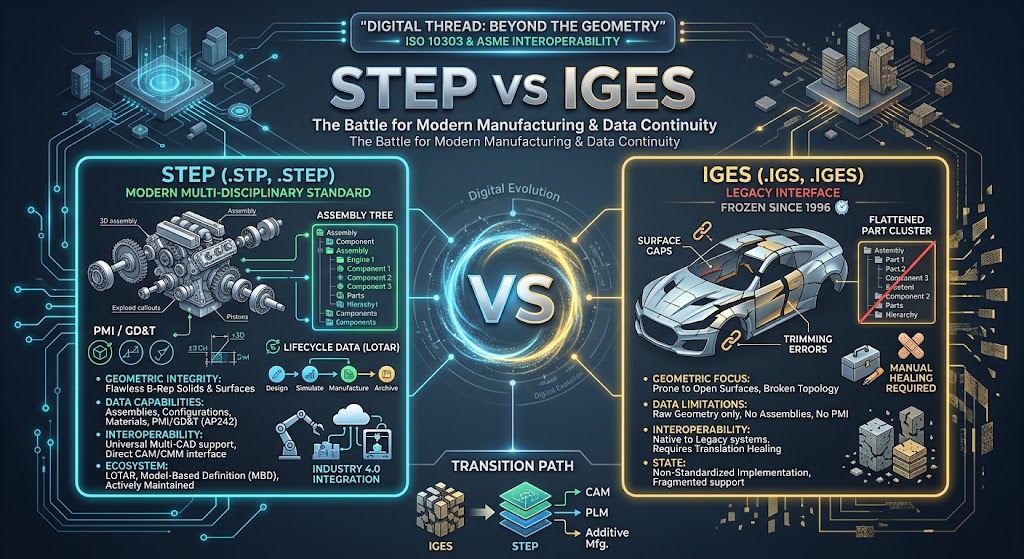

STEP बनाम IGES: आधुनिक और पुरानी CAD एक्सचेंज फ़ॉर्मेट्स की तुलना

यदि आपने कभी किसी क्लाइंट या विक्रेता से 3D मॉडल प्राप्त किया है और पाया कि सतहें टूट गई हैं, फ़िलेट्स गायब हैं, या असंबद्ध वायरफ़्रेम का गड़बड़ समूह है, तो आप पहले ही CAD अनुवाद त्रुटियों की चुप्पी से उत्पन्न निराशा को समझ चुके हैं।

उत्पाद विकास और सटीक निर्माण में, न्यूट्रल फ़ाइल फ़ॉर्मेट सार्वभौमिक अनुवादक होते हैं जो स्वामित्व वाले मॉडलिंग टूल्स—जैसे SolidWorks, Autodesk Inventor, CATIA, Siemens NX, और PTC Creo—के बीच की खाई को पाटते हैं। दशकों से, दो फ़ॉर्मेट न्यूट्रल 3D एक्सचेंज में प्रमुख रहे हैं: IGES (Initial Graphics Exchange Specification) और STEP (Standard for the Exchange of Product model data)।

हालांकि दोनों फ़ॉर्मेट CAD मॉडल को विक्रेता-स्वतंत्र बनाने के लिए डिज़ाइन किए गए थे, वे पूरी तरह अलग तकनीकी युगों से संबंधित हैं। IGES 1980 के दशक के कंप्यूटर ग्राफिक्स के अग्रणी दिनों का प्रतिनिधित्व करता है, जबकि STEP आधुनिक डिजिटल निर्माण, मॉडल-आधारित परिभाषा (MBD), और Industry 4.0 की विकसित होती रीढ़ है। यहाँ एक व्यावहारिक, इंजीनियर-केंद्रित गहन विश्लेषण है कि STEP और IGES कैसे काम करते हैं, वे एक-दूसरे से कैसे तुलना करते हैं, और आपके अगले इंजीनियरिंग या मशीनिंग प्रोजेक्ट के लिए आपको कौन सा फ़ॉर्मेट चुनना चाहिए।

1. क्या है IGES? 1980 के दशक का अग्रणी

IGES की उत्पत्ति

1979 में बोइंग, जनरल इलेक्ट्रिक और संयुक्त राज्य वायु सेना के संयुक्त प्रयास से विकसित IGES (Initial Graphics Exchange Specification, उच्चारण EYE-jiss) को आधिकारिक रूप से नेशनल ब्यूरो ऑफ स्टैंडर्ड्स (अब NIST) द्वारा 1980 में प्रकाशित किया गया था। इसे एक तात्कालिक संकट को हल करने के लिए बनाया गया था: रक्षा एयरोस्पेस ठेकेदार असंगत कंप्यूटर-एडेड डिज़ाइन सिस्टम अपना रहे थे, जिससे ठेकेदारों के बीच डिजिटल सहयोग लगभग असंभव हो रहा था।

IGES ने मानकीकृत किया कि ज्यामितीय तत्व—जैसे बिंदु, 2D रेखाएँ, चाप, स्प्लाइन, और पैरामीट्रिक सतह पैच (NURBS)—को मानव-पठनीय ASCII टेक्स्ट फ़ाइलों में कैसे लिखा जा सकता है।

IGES समय में क्यों जमी रही

IGES ने 1980 के दशक में महत्वपूर्ण समस्याओं का समाधान किया, लेकिन इसे उस युग में डिजाइन किया गया था जब कंप्यूटर सिस्टम सतह मॉडलिंग को भी मुश्किल से संभाल पाते थे, ठोस मॉडलिंग या जटिल असेंबली पदानुक्रमों की बात तो दूर ही।

IGES के प्रमुख माइलस्टोन:

• 1980: IGES संस्करण 1.0 जारी किया गया (मुख्य रूप से वायरफ़्रेम और बुनियादी ड्राफ्टिंग इकाइयों पर केंद्रित)।
• 1990: IGES 5.0 ने बुनियादी B-Rep (बाउंडरी रिप्रेजेंटेशन) क्षमताएँ पेश कीं, लेकिन CAD विक्रेताओं में व्यापक कार्यान्वयन अभी भी बिखरा हुआ रहा।
• 1996: संस्करण 5.3 जारी किया गया, जो अंतिम आधिकारिक अपडेट का प्रतिनिधित्व करता है।

1996 में, IGES पर विकास आधिकारिक रूप से समाप्त हो गया। इस मानक को बंद कर दिया गया और अब इसे सक्रिय रूप से बनाए नहीं रखा जाता। आज, जब आप एक IGES फ़ाइल (.igs या .iges) खोलते हैं, तो आप एक डेटा मानक के साथ काम कर रहे हैं जो लगभग तीन दशकों से अपरिवर्तित रहा है।

2. क्या है STEP? आधुनिक इंजीनियरिंग रीढ़

ISO 10303 का विकास

1980 के दशक के अंत तक, अंतर्राष्ट्रीय इंजीनियरिंग समुदाय ने पहचान ली कि IGES एक ठहराव पर पहुँच गया है। आधुनिक निर्माण को केवल तैरते सतह शीटों से अधिक की आवश्यकता थी—इसको वास्तविक आयतन ठोस, काइनेमैटिक असेंबली, आयामी सहनशीलताएँ, सामग्री उल्लेख, और जीवनचक्र प्रबंधन चाहिए था।

1994 में, अंतर्राष्ट्रीय मानकीकरण संगठन (ISO) ने ISO 10303 लॉन्च किया, जिसे आमतौर पर STEP (Standard for the Exchange of Product Model Data) कहा जाता है।

IGES के विपरीत, STEP को मूल से ही एक मॉड्यूलर, विस्तारणीय फ्रेमवर्क के रूप में डिज़ाइन किया गया था, जो किसी उत्पाद को उसके पूरे जीवनचक्र में वर्णित करने में सक्षम है—धारणा डिज़ाइन से लेकर मशीनिंग, निरीक्षण, रखरखाव, और पुनर्चक्रण तक।

सामान्य STEP एप्लिकेशन प्रोटोकॉल (APs)

STEP फ़ाइलों में सामान्यतः एक्सटेंशन .step या .stp होता है। मानक को विशिष्ट एप्लिकेशन प्रोटोकॉल (APs) में संरचित किया गया है, जो विभिन्न औद्योगिक कार्यप्रवाहों के लिए अनुकूलित हैं:

1. STEP AP203 (कॉन्फ़िगरेशन नियंत्रित 3D डिज़ाइन मैकेनिकल पार्ट्स और असेंबलीज़): विमानन और मैकेनिकल इंजीनियरिंग में व्यापक रूप से अपनाया गया बेसलाइन मानक। यह विश्वसनीय रूप से बाउंडरी रिप्रेजेंटेशन (B-Rep) ठोस ज्यामिति और मूल असेंबली ट्री संरचनाओं को संग्रहीत करता है।
2. STEP AP214 (ऑटोमोटिव मैकेनिकल डिज़ाइन प्रक्रियाओं के लिए कोर डेटा): ऑटोमोटिव उद्योग में लोकप्रिय AP203 पर एक सुधार। यह रंग असाइनमेंट, लेयर, ज्यामितीय सहनशीलता, सतह फिनिश और वायर हार्नेस डेटा के लिए समर्थन जोड़ता है।
3. STEP AP242 (प्रबंधित मॉडल-आधारित 3D इंजीनियरिंग): आधुनिक अत्याधुनिक मानक, जो AP203 और AP214 के सर्वश्रेष्ठ को मिलाता है जबकि उत्पाद और निर्माण सूचना (PMI), 3D ज्यामितीय आयाम निर्धारण और सहनशीलता (GD&T), सिमैंटिक एनोटेशन, और एडिटिव मैन्युफैक्चरिंग के लिए टेसलेशन मेष प्रतिनिधित्व को एकीकृत करता है।

IGES के विपरीत, STEP को ISO समितियों द्वारा निरंतर अपडेट किया जाता है ताकि डिजिटल ट्विन वर्कफ़्लो, क्लाउड सहयोग, और स्वचालित टूलपाथ योजना का समर्थन किया जा सके।

3. सीधा तुलना: STEP बनाम IGES

4. प्रमुख तकनीकी अंतर विस्तार से

1. ठोस ज्यामिति बनाम “खाली” सतह क्विल्ट्स

STEP और IGES के बीच सबसे महत्वपूर्ण व्यावहारिक अंतर इस बात में है कि वे आकार को कैसे परिभाषित करते हैं:

• STEP टोपोलॉजी को संरक्षित करता है: एक STEP ठोस मॉडल जानता है कि कौन से चेहरे किन किन किनारों से जुड़े हैं, जिससे एक बंद, जलरोधक, बहु-आयामी आयतन शरीर बनता है। जब आप एक STEP फ़ाइल को CAD में आयात करते हैं, आपका सिस्टम तुरंत इसे एक ठोस के रूप में पहचानता है जिसमें द्रव्यमान गुण (आयतन, गुरुत्वाकर्षण केंद्र, वजन) होते हैं।
• IGES स्वतंत्र ज्यामिति पैचों पर निर्भर करता है: अधिकांश IGES निर्यात मॉडल को ढीले ट्रिम्ड सतहों, रेखाओं और वक्रों के संग्रह के रूप में प्रस्तुत करते हैं। जब आधुनिक CAD प्रोग्रामों में खोला जाता है, तो ये सतहें अक्सर गैर-बहु-आयामी “surface quilts” के रूप में आयात होती हैं, जिनमें सीमा सीमों पर सूक्ष्म अंतराल होते हैं। इंजीनियरों को तब सतहों को फिर से एक एयरटाइट ठोस में सिलाई करने के लिए “knit” या “heal geometry” फ़ंक्शन चलाने में मूल्यवान समय खर्च करना पड़ता है।

2. असेंबली संरचनाएँ और पदानुक्रम

यदि आप सैकड़ों भागों वाले जटिल असेंबली को निर्यात कर रहे हैं:

• STEP असेंबली ट्री को बनाए रखता है: सब-असेंबली, भाग नामकरण परम्पराएँ, समन्वय प्रणाली, और घटक संबंध व्यवस्थित रहते हैं।
• IGES फ़ाइल को सपाट करता है: पारंपरिक रूप से IGES मल्टी-बॉडी असेंबली के साथ संघर्ष करता रहा है। कई अनुवाद पाइपलाइन में, IGES असेंबली को आयात करने से प्रत्येक घटक एक ही परत पर गिर जाता है या घटक मेटाडेटा पूरी तरह से हट जाता है, जिससे एक इंटरैक्टिव असेंबली एक अव्यवस्थित सतहों के असंगठित क्लस्टर में बदल जाता है।

3. फ़ाइल आकार और पार्सिंग ओवरहेड

IGES फ़ाइलें कठोर 80-स्तंभ पंच-कार्ड-शैली की संरचनाओं का उपयोग करके स्वरूपित की जाती हैं, जो मुख्य फ्रेम कंप्यूटिंग आर्किटेक्चर से विरासत में मिली हैं। यह कठोर निश्चित-चौड़ाई वाला टेक्स्ट फ़ॉर्मेटिंग अतिरिक्त इंजीनियरिंग मूल्य प्रदान किए बिना महत्वपूर्ण डेटा ओवरहेड जोड़ता है।

STEP फ़ाइलें EXPRESS डेटा मॉडलिंग भाषा (ISO 10303-11) में लिखे गए अभिव्यक्तिपूर्ण, संरचित डेटा मॉडल का उपयोग करती हैं। समान ज्यामितीय जटिलता वाले भाग के लिए, एक IGES फ़ाइल अक्सर तुलनीय STEP फ़ाइल की तुलना में 20% से 50% बड़ी होती है, जबकि बहुत कम डिज़ाइन बुद्धिमत्ता प्रदान करती है।

4. PMI, GD&T, और मॉडल-आधारित परिभाषा (MBD)

जैसे ही निर्माण पारंपरिक 2D तकनीकी चित्रों से मॉडल-आधारित परिभाषा की ओर बदलता है, CAD मॉडल को स्वयं आयाम, डेटम फीचर, और सतह फिनिश आवश्यकताओं को सीधे 3D कार्यक्षेत्र में ले जाना चाहिए।

• IGES 3D GD&T नहीं पहुंचा सकता: यह केवल साधारण ज्यामिति का अनुवाद करता है।
• STEP AP242 पूर्ण अर्थपूर्ण PMI समर्थन प्रदान करता है: आधुनिक स्वचालित CMM निरीक्षण प्रक्रियाएँ और 5-अक्ष CNC प्रोग्रामिंग सूट सीधे STEP AP242 फ़ाइल से ज्यामितीय सहनशीलताएँ पढ़ सकते हैं बिना मैन्युअल ऑपरेटर व्याख्या के।

5. आपको IGES कब उपयोग करना चाहिए?

इन सीमाओं को देखते हुए, क्या IGES अभी भी आधुनिक निर्माण में भूमिका रखता है? हाँ, लेकिन केवल लक्षित, विशिष्ट परिस्थितियों में:

1. Legacy Systems and Heritage Projects: एयरोस्पेस, समुद्री, और रक्षा क्षेत्रों में अक्सर 1980 और 1990 के दशक में डिज़ाइन किए गए मशीनरी की सेवा की जाती है। यदि मूल फ़ाइल Computervision, CADAM, या शुरुआती CATIA संस्करण में बनाई गई थी, तो IGES ही एकमात्र अभिलेखीय अनुवाद उपलब्ध हो सकता है।
2. Surface-Only CNC Tooling: जटिल फ्रीफ़ॉर्म स्टाइलिंग सतहों (जैसे ऑटोमोटिव बॉडी पैनल या कास्ट टूलिंग डाई) को निर्यात करते समय, केवल सतह फिनिश मिलिंग पास उत्पन्न करने के लिए, एक साफ़ NURBS IGES निर्यात अभी भी पर्याप्त हो सकता है।
3. Specialized Wireframe and Laser Scanning Output: पुराने ऑप्टिकल कोऑर्डिनेट मापने वाले मशीनें और लेगेसी CMM सॉफ़्टवेयर कभी‑कभी कच्चे कर्व और पॉइंट कोऑर्डिनेट्स के लिए IGES को डिफ़ॉल्ट रूप से चुनते हैं।

6. आपको STEP कब उपयोग करना चाहिए?

लगभग सभी मुख्यधारा के इंजीनियरिंग, सिमुलेशन, और निर्माण कार्यप्रवाहों के लिए, STEP अनिवार्य विजेता है। आपको STEP का उपयोग करना चाहिए:

1. Modern CNC Machining (CAM): Mastercam, Fusion 360, और hyperMILL जैसे CAM पैकेजों को स्वचालित रूप से पॉकेट, छेद, चेम्फर, और टेपर जैसी विशेषताओं को पहचानने के लिए ठोस B-Rep टोपोलॉजी की आवश्यकता होती है।
2. एडिटिव मैन्युफैक्चरिंग (3D प्रिंटिंग): STEP ने सटीक एडिटिव वर्कफ़्लो के लिए STL को धीरे-धीरे प्रतिस्थापित किया है। STEP फ़ाइलें त्रिकोणीय STL मेष में निहित फेसिंग और कॉर्डल विचलन को समाप्त करती हैं, जिससे स्लाइसिंग सॉफ़्टवेयर गणितीय रूप से शुद्ध आर्क बना सकता है।
3. मल्टी-CAD इंजीनियरिंग सहयोग: जब भी आप विभिन्न प्लेटफ़ॉर्म (जैसे, SolidWorks से NX) पर काम करने वाली टीमों के बीच पैरामीट्रिक मैकेनिकल डिज़ाइन साझा करते हैं, STEP अधिकतम सटीकता सुनिश्चित करता है।
4. दीर्घकालिक डिजिटल अभिलेख (LOTAR): ISO मानक समितियां विशेष रूप से STEP AP242 को तैयार करती हैं ताकि आज उत्पन्न CAD डेटा भविष्य में 50 वर्षों तक पढ़ने योग्य और सत्यापित रह सके।

7. साफ़ CAD डेटा अनुवाद के लिए सर्वोत्तम प्रथाएँ

आप चाहे जो भी फ़ॉर्मेट चुनें, गड़बड़ अनुवाद से बचने के लिए इन संचालन नियमों को याद रखें:

1. डिफ़ॉल्ट रूप से STEP AP214 या AP242 चुनें: यदि आपका CAD सॉफ़्टवेयर पूछता है कि कौन सा प्रोटोकॉल एक्सपोर्ट करना है, तो पुराने लेगेसी उपकरणों द्वारा आवश्यक न होने पर डिफ़ॉल्ट AP203 से बचें। रंग और लेयर के लिए AP214 चुनें, या पूर्ण MBD वर्कफ़्लो के लिए AP242 चुनें।
2. इम्पोर्ट के बाद ठोस निरंतरता की जाँच करें: हमेशा आयातित फ़ाइल की द्रव्यमान गुणधर्मों की जाँच करें। यदि CAD सॉफ़्टवेयर आयतन को शून्य दिखाता है या ठोस बॉडीज़ के बजाय सतह बॉडीज़ दर्शाता है, तो टूलपाथ्स उत्पन्न करने से पहले एक स्वचालित हीलिंग/स्टिचिंग पास चलाएँ।
3. एक्सपोर्ट करने से पहले अधिक सख्त मॉडलिंग सहनशीलताएँ सेट करें: अनुवाद अंतर अक्सर तब उत्पन्न होते हैं जब प्रेषक के CAD सिस्टम में ढीली मॉडलिंग सहनशीलता (उदा., 0.01 मिमी) होती है, जबकि प्राप्तकर्ता का सॉफ़्टवेयर 0.001 मिमी पर कार्य करता है। अपने आपूर्ति श्रृंखला में मॉडलिंग सहनशीलताओं को मानकीकृत करें।
4. छिपी और निर्माण ज्यामिति को हटाएँ: एक्सपोर्ट करने से पहले न्यूट्रल फ़ाइलों में निर्माण प्लेन्स, अप्रयुक्त स्केच, और बलिदानी लाफ्टिंग सतहों को दबाएँ। इससे फ़ाइल का आकार कम होता है और डाउनस्ट्रीम CAM ऑपरेटरों में भ्रम से बचा जा सकता है।

8. सारांश: अंतिम निर्णय

STEP और IGES की तुलना बराबरी की लड़ाई नहीं है—यह एक पीढ़ीगत परिवर्तन है।

• IGES एक सेवानिवृत्त लेगेसी फ़ॉर्मेट है जो 20वीं सदी में इंटरऑपरेबिलिटी के मूल नियम स्थापित करता था। जबकि यह प्राचीन अभिलेखों और अलग‑अलग सतह कंटूर को पढ़ने में उपयोगी रहता है, इसका आयतनात्मक ठोस और असेंबली को विश्वसनीय रूप से मॉडल करने में असमर्थ होना इसे आधुनिक उत्पादन के लिए अप्रचलित बना देता है।
• STEP डिजिटल इंजीनियरिंग के लिए जीवंत, सांस लेता अंतरराष्ट्रीय मानक है। वाटरटाइट सॉलिड टोपोलॉजी और असेंबली हाइरार्की से लेकर उन्नत 3D GD&T एनोटेशन तक, STEP को आधुनिक निर्माण की कठोर मांगों को पूरा करने के लिए डिज़ाइन किया गया है।

जब भी आपके पास विकल्प हो, STEP फ़ाइलें निर्यात और साझा करें।

FAQ: अक्सर पूछे जाने वाले प्रश्न

**Q: क्या STEP फ़ाइल हमेशा IGES फ़ाइल से उच्च गुणवत्ता की होती है? A: हाँ, STEP पूर्ण सॉलिड टोपोलॉजी, आयतनात्मक द्रव्यमान और असेंबली हाइरार्की को संरक्षित रखता है, जबकि IGES आमतौर पर केवल असंलग्न सतह पैचों को स्थानांतरित करता है।

**Q: क्या 3D प्रिंटर सीधे STEP और IGES फ़ाइलें पढ़ सकते हैं? A: आधुनिक 3D स्लाइसर (जैसे Bambu Studio और PrusaSlicer) सीधे STEP फ़ाइलों को सुगम गणितीय सतहों के साथ आयात करते हैं, लेकिन वे सामान्यतः IGES को समर्थन नहीं देते।

**Q: IGES फ़ाइलें अक्सर ठोस भागों के बजाय खोखली सतह कंबल के रूप में आयात क्यों होती हैं? A: IGES को सॉलिड मॉडलिंग के मानकीकरण से पहले डिज़ाइन किया गया था, जिसका अर्थ है कि यह मॉडल को व्यक्तिगत सीमा सतहों के रूप में वर्णित करता है और वाटरटाइट बंद-आयतन टोपोलॉजी को लागू नहीं करता।

**Q: कौन सा STEP फ़ॉर्मेट चुनूँ: AP203, AP214, या AP242? A: सबसे आधुनिक मानक जिसमें PMI और GD&T समर्थन है, उसके लिए AP242 चुनें, रंगों और लेयर्स की आवश्यकता वाले बुनियादी भागों के लिए AP214, और केवल पुराने लेगेसी सिस्टम के लिए AP203।

**Q: क्या STEP और IGES फ़ाइलें मूल पैरामीट्रिक CAD फ़ाइलों की तरह संपादन योग्य हैं? A: दोनों फ़ॉर्मेट पैरामीट्रिक फीचर ट्री (जैसे स्केच, एक्सट्रूड, या मेट्स) को नहीं रखते, लेकिन दोनों को आधुनिक CAD सॉफ़्टवेयर में डायरेक्ट मॉडलिंग टूल्स का उपयोग करके संशोधित किया जा सकता है।
