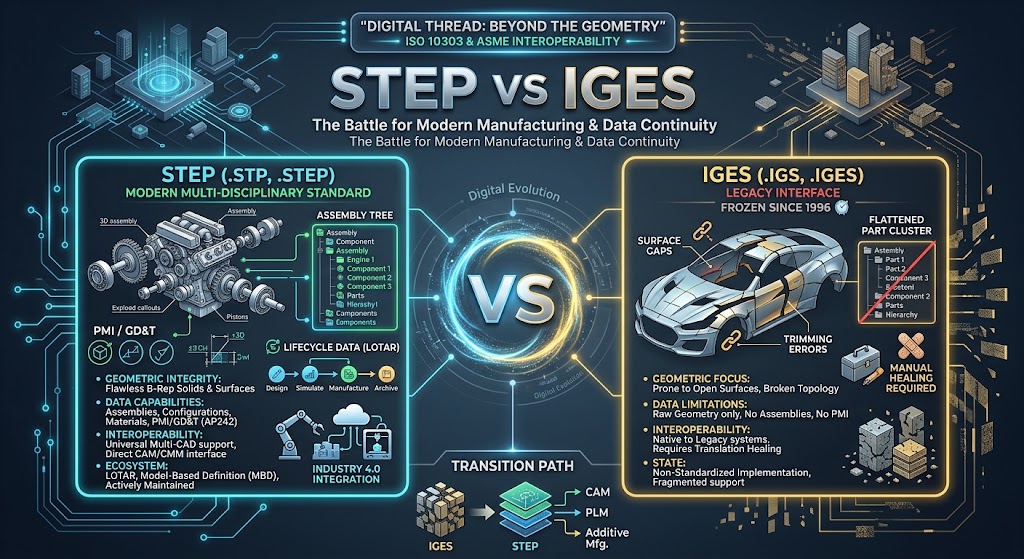

STEP vs IGES: 現代とレガシーのCAD交換フォーマットの比較

クライアントやベンダーから3Dモデルを受け取った際に、破損したサーフェスや欠落したフィレット、または切れ離されたワイヤーフレームが混在していることに気付いたことがあるなら、CAD変換エラーによる静かなフラストレーションをすでに理解しているでしょう。

製品開発や精密製造において、ニュートラルファイル形式は、SolidWorks、Autodesk Inventor、CATIA、Siemens NX、PTC Creo などの専用モデリングツール間のギャップを埋める普遍的な翻訳者です。数十年にわたり、2つの形式がニュートラル3D交換を支配してきました: IGES（Initial Graphics Exchange Specification）と STEP（Standard for the Exchange of Product model data）。

両方の形式はCADモデルをベンダーに依存しないよう設計されていますが、全く異なる技術時代に属しています。IGES は 1980 年代のコンピュータグラフィックスの先駆的な時代を表し、STEP は現代のデジタル製造、モデルベース定義（MBD）、Industry 4.0 の進化する基盤です。ここでは、STEP と IGES の動作、正面からの比較、そして次のエンジニアリングまたは加工プロジェクトにどの形式を選択すべきかについて、実践的でエンジニア志向の深掘りを提供します。

1. IGESとは何ですか？ 1980年代のパイオニア

IGESの起源

1979年にボーイング、ゼネラル・エレクトリック、米国空軍の共同努力により開発され、IGES（Initial Graphics Exchange Specification、発音はEYE-jiss）は1980年に国立標準局（現NIST）によって正式に公表されました。防衛航空宇宙請負業者が互換性のないコンピュータ支援設計システムを採用しており、請負業者間のデジタル協働がほぼ不可能になるという緊急の危機を解決するために作られました。

IGESは、点、2次元線、円弧、スプライン、パラメトリック表面パッチ（NURBS）などの幾何要素を、人間が読めるASCIIテキストファイルに書き込む方法を標準化しました。

なぜIGESは時間の中で凍結したのか

IGESは1980年代に重要な課題を解決しましたが、コンピュータシステムが表面モデリングさえほとんど処理できなかった時代に設計されたもので、ソリッドモデリングや複雑なアセンブリ階層は言うまでもありません。

IGESの主要なマイルストーン：

• 1980: IGES バージョン 1.0 がリリース（ワイヤーフレームと基本的な製図エンティティに重点を置く）。
• 1990: IGES 5.0 が導入され、初歩的な B-Rep（境界表現）機能が追加されましたが、CAD ベンダー間での広範な実装は断片的なままでした。
• 1996: バージョン 5.3 がリリースされ、最終的な公式アップデートとなりました。

1996年に、IGESの開発は正式に終了しました。この標準は廃止され、もはや積極的に保守されていません。現在、IGESファイル（.igs または .iges）を開くと、約30年ほぼ手付かずのままのデータ標準を扱うことになります。

2. STEPとは何ですか？ 現代のエンジニアリングの背骨

ISO 10303の進化

1980年代後半までに、国際的なエンジニアリングコミュニティはIGESが行き止まりに達したことを認識しました。現代の製造業は単なる浮いた表面シート以上のものを必要としており、実体的な体積ソリッド、運動学的アセンブリ、寸法公差、材料指定、そしてライフサイクル管理が求められました。

1994年、国際標準化機構（ISO）は ISO 10303 を発表し、通称 STEP（Standard for the Exchange of Product Model Data）として知られるようになりました。

IGESとは異なり、STEPは最初からモジュラーで拡張可能なフレームワークとして設計され、製品の概念設計から加工、検査、保守、リサイクルに至るまで、ライフサイクル全体を記述できるようになっています。

一般的なSTEPアプリケーションプロトコル（AP）

STEPファイルは通常、拡張子 .step または .stp を持ちます。この標準は、特定の産業ワークフローに合わせて設計された個別のアプリケーションプロトコル（AP）に構成されています：

1. STEP AP203 (機械部品とアセンブリの構成管理された3D設計): 航空宇宙および機械工学で広く採用されている基本標準です。境界表現（B-Rep）ソリッドジオメトリと基本的なアセンブリツリーストラクチャを確実に保存します。
2. STEP AP214 (自動車機械設計プロセスのコアデータ): 自動車業界で人気のあるAP203の拡張版です。カラー割り当て、レイヤー、幾何公差、表面仕上げ、配線ハーネスデータのサポートが追加されます。
3. STEP AP242 (管理されたモデルベース3Dエンジニアリング): 最先端の最新標準で、AP203 と AP214 の長所を統合し、製品および製造情報（PMI）、3D 幾何寸法公差（GD&T）、セマンティック注釈、そして積層造形用のテッセレーションメッシュ表現のネイティブサポートを組み込んでいます。

IGES とは異なり、STEP は ISO 委員会によって継続的に更新され、デジタルツインワークフロー、クラウドコラボレーション、そして自動ツールパス計画をサポートします。

3. 正面比較：STEP vs. IGES

4. 主要な技術的違いの詳細

1. ソリッドジオメトリ vs. “ホロー"サーフェスキルト

STEP と IGES の最も重要な実用的な違いは、形状の定義方法にあります。

• STEP はトポロジーを保持します: STEP ソリッドモデルは、どの面がどのエッジに接続しているかを把握しており、閉じた防水性のある多様体体積を形成します。STEP ファイルを CAD にインポートすると、システムはすぐにそれを体積特性（体積、重心、重量）を持つソリッドとして認識します。
• IGESは独立したジオメトリパッチに依存します: 多くのIGESエクスポートは、モデルを緩くトリムされたサーフェス、ライン、曲線のコレクションとして表現します。最新のCADプログラムで開くと、これらのサーフェスはしばしば非多様体の "surface quilts" としてインポートされ、境界継ぎ目に微細な隙間が生じます。エンジニアは、サーフェスを気密なソリッドに再び結合するために、"knit" や "heal geometry" 機能を実行する貴重な時間を費やさなければなりません。

2. アセンブリ構造と階層

数百の部品を含む複雑なアセンブリをエクスポートする場合は、

• STEPはアセンブリツリーを保持します: サブアセンブリ、部品の命名規則、座標系、コンポーネント間の関係が整理されたままです。
• IGESはファイルを平坦化します: IGESは従来、マルチボディアセンブリに苦労してきました。多くの変換パイプラインでは、IGESアセンブリをインポートすると、すべてのコンポーネントが単一レイヤーに圧縮されるか、コンポーネントメタデータが完全に失われ、インタラクティブなアセンブリが整理されていないサーフェスの管理不能なクラスターに変わります。

3. ファイルサイズとパースオーバーヘッド

IGESファイルは、メインフレームコンピューティングアーキテクチャから受け継がれた硬直した80列のパンチカード形式構造を使用してフォーマットされます。この硬直した固定幅テキストフォーマットは、余分なエンジニアリング価値を提供せずに大量のデータオーバーヘッドを追加します。

STEPファイルは、EXPRESSデータモデリング言語（ISO 10303-11）で記述された表現力豊かな構造化データモデルを使用します。同等の幾何学的複雑さを持つ部品では、IGESファイルは同等のSTEPファイルよりも20％から50％大きくなることが多く、設計インテリジェンスが大幅に少なくなります。

4. PMI、GD&T、モデルベース定義（MBD）

製造が従来の2D技術図面からモデルベース定義へとシフトするにつれ、CADモデル自体が寸法、基準特徴、表面仕上げ要件を直接3Dワークスペースに持たなければなりません。

• IGESは3D GD&Tを伝達できません: 単なる形状情報しか変換できません。
• STEP AP242は完全なセマンティックPMIサポートを提供します: 現代の自動化CMM検査ルーチンや5軸CNCプログラミングスイートは、手動によるオペレーターの解釈なしでSTEP AP242ファイルから直接幾何公差を読み取ることができます。

5. IGESはいつ使用すべきですか？

その制限を考慮すると、IGESは現代の製造にまだ役割がありますか？ はい、ただし特定のニッチなシナリオに限られます：

1. レガシーシステムとヘリテージプロジェクト: 航空宇宙、海洋、防衛分野では、1980年代や1990年代に設計された機械の保守が頻繁に行われます。元のファイルがComputervision、CADAM、または初期のCATIAバージョンで生成された場合、IGESが唯一利用可能なアーカイブ変換になることがあります。
2. サーフェス専用CNCツーリング: 複雑な自由形状のスタイリングサーフェス（自動車のボディパネルや鋳造ツーリングダイなど）を、表面仕上げミリングパスだけを生成するためにエクスポートする場合、クリーンなNURBS IGESエクスポートでも十分です。
3. 特殊なワイヤーフレームとレーザースキャン出力: 古い光学座標測定機やレガシーCMMソフトウェアは、時々生の曲線や点座標のためにIGESをデフォルトにします。

6. STEPはいつ使用すべきですか？

事実上すべての主流エンジニアリング、シミュレーション、製造ワークフローにおいて、STEPは明確な勝者です。STEPを使用すべきは次の場合です：

1. 最新のCNC加工（CAM）: Mastercam、Fusion 360、hyperMILLなどのCAMパッケージは、ポケット、穴、面取り、テーパーなどのフィーチャーを自動的に認識するために、ソリッドB-Repトポロジーが必要です。
2. 積層造形（3Dプリンティング）: STEPは、精密な積層ワークフローにおいてSTLに代わり、STEPファイルは三角形STLメッシュに固有のファセット化やコード偏差を排除し、スライシングソフトウェアが数学的に純粋な円弧を生成できるようにします。
3. マルチCADエンジニアリングコラボレーション: 異なるプラットフォーム（例：SolidWorksからNX）で作業するチーム間でパラメトリック機械設計を共有する際、STEPは最大の忠実度を保証します。
4. 長期デジタルアーカイブ（LOTAR）: ISO標準委員会は、STEP AP242を特に策定し、今日生成されたCADデータが将来50年後でも読み取り可能かつ検証可能であることを保証します。

7. クリーンなCADデータ変換のベストプラクティス

どの形式を選択しても翻訳が乱れないように、以下の運用ルールを念頭に置いてください：

1. STEP AP214またはAP242をデフォルトにする: CADソフトウェアがエクスポートプロトコルを尋ねた場合、古いレガシー機器で必要とされない限りデフォルトのAP203は避けてください。色とレイヤーにはAP214を、完全なMBDワークフローにはAP242を選択します。
2. インポート後のソリッド連続性を確認: インポートされたファイルの質量特性を常に検査してください。CADソフトウェアが体積をゼロと表示したり、ソリッドボディではなくサーフェスボディを示す場合は、ツールパス生成前に自動ヒーリング/ステッチ処理を実行してください。
3. エクスポート前にモデリング許容差を厳しく設定: 送信側のCADシステムが緩いモデリング許容差（例: 0.01 mm）を持ち、受信側のソフトウェアが0.001 mmで動作している場合、翻訳ギャップが生じやすくなります。サプライチェーン全体でモデリング許容差を統一してください。
4. 隠しジオメトリと構築ジオメトリを除去: 中立ファイルをエクスポートする前に、構築平面、未使用のスケッチ、犠牲的なロフトサーフェスを抑制してください。これによりファイルの肥大化を最小限に抑え、下流のCAMオペレーターを混乱させることを防げます。

8. まとめ：最終判定

STEP と IGES の比較は同等の戦いではなく、世代交代です。

• IGES は20世紀に相互運用性の基本ルールを築いた、廃止されたレガシーフォーマットです。古いアーカイブや個別のサーフェス輪郭を読む際には依然として有用ですが、体積ソリッドやアセンブリを信頼性高くモデリングできないため、現代の生産には時代遅れとなっています。
• STEP は、デジタルエンジニアリングのための生きた国際標準です。防水性のあるソリッドトポロジーやアセンブリ階層から高度な3D GD&T注釈まで、STEPは現代の製造業の厳しい要求を満たすように設計されています。

選択肢があるときは、STEPファイルをエクスポートして共有してください。

FAQ: よくある質問

**Q: STEPファイルは常にIGESファイルよりも高品質ですか？ A: はい、STEPは完全なソリッドトポロジー、体積質量、アセンブリ階層を保持しますが、IGESは通常、つながっていないサーフェスパッチのみを転送します。

**Q: 3DプリンターはSTEPおよびIGESファイルを直接読み取れますか？ A: Bambu StudioやPrusaSlicerなどの最新の3Dスライサーは、滑らかな数式的表面を持つSTEPファイルを直接インポートしますが、一般的にIGESはサポートしていません。

**Q: なぜIGESファイルはしばしば実体部品ではなく、中空のサーフェスキルトとしてインポートされるのでしょうか？ A: IGESはソリッドモデリングが標準化される前に設計されたため、モデルを個々の境界サーフェスとして記述し、防水性のある閉じた体積トポロジーを強制しません。

**Q: どの STEP フォーマットを選べばよいですか: AP203、AP214、または AP242？ A: 最も最新の標準である PMI と GD&T をサポートする AP242 を選択し、色とレイヤーが必要な基本部品には AP214 を、古いレガシーシステムの場合のみ AP203 を使用してください。

**Q: STEP および IGES ファイルは、ネイティブなパラメトリック CAD ファイルのように編集可能ですか？ A: どちらのフォーマットもスケッチ、押し出し、またはマテなどのパラメトリック機能ツリーを保持しませんが、どちらも最新の CAD ソフトウェア内のダイレクトモデリングツールを使用して変更できます。
