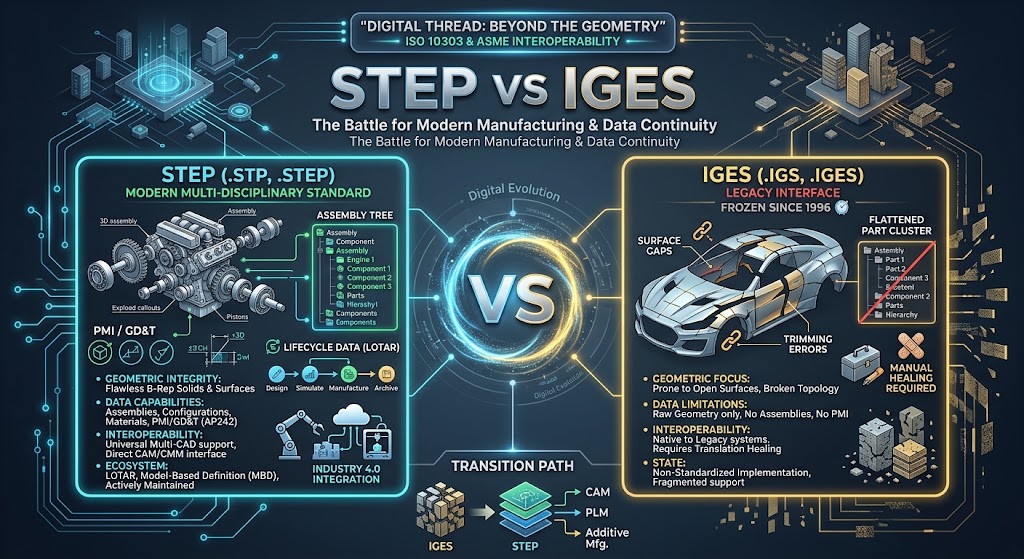

STEP vs IGES Explained: Comparing Modern and Legacy CAD Exchange Formats

STEP vs IGES: 현대와 레거시 CAD 교환 포맷 비교

클라이언트나 공급업체로부터 3D 모델을 받아 보았는데 표면이 깨지거나, 필렛이 누락되었거나, 연결되지 않은 와이어프레임이 뒤섞여 있는 경우라면, CAD 변환 오류가 초래하는 조용한 좌절감을 이미 이해하고 계실 것입니다.

제품 개발 및 정밀 제조 분야에서 중립 파일 형식은 SolidWorks, Autodesk Inventor, CATIA, Siemens NX, PTC Creo와 같은 독점 모델링 도구 사이의 격차를 연결하는 범용 번역기 역할을 합니다. 수십 년 동안 두 가지 형식이 중립 3D 교환을 주도해 왔습니다: IGES (초기 그래픽 교환 사양) 및 STEP (제품 모델 데이터 교환 표준).

두 형식 모두 CAD 모델을 공급업체에 독립적으로 만들기 위해 설계되었지만, 완전히 다른 기술 시대에 속합니다. IGES는 1980년대 컴퓨터 그래픽의 개척 시기를 나타내며, STEP은 현대 디지털 제조, 모델 기반 정의(MBD), 그리고 Industry 4.0의 진화하는 기반을 형성합니다. 여기에서는 STEP과 IGES가 어떻게 작동하는지, 두 형식을 정면으로 비교한 내용, 그리고 다음 엔지니어링 또는 가공 프로젝트에 어떤 형식을 선택해야 하는지에 대한 실용적이고 엔지니어 중심의 심층 분석을 제공합니다.

1. IGES이란? 1980년대의 개척자

IGES의 기원

1979년에 보잉, 제너럴 일렉트릭, 미국 공군의 공동 노력으로 개발된 IGES(Initial Graphics Exchange Specification, 발음 EYE-jiss)는 1980년에 국가표준국(현재 NIST)에서 공식 발표되었습니다. 이는 급박한 위기를 해결하기 위해 만들어졌습니다: 방위 항공우주 계약자들이 호환되지 않는 컴퓨터 지원 설계 시스템을 채택하고 있어, 계약자 간 디지털 협업이 거의 불가능했기 때문입니다.

IGES는 점, 2D 선, 호, 스플라인, 그리고 파라메트릭 표면 패치(NURBS)와 같은 기하학적 요소들을 사람이 읽을 수 있는 ASCII 텍스트 파일로 기록하는 방식을 표준화했습니다.

왜 IGES는 시간 속에 멈춰 있었는가

IGES는 1980년대에 중요한 문제들을 해결했지만, 컴퓨터 시스템이 표면 모델링조차 겨우 처리하던 시기에 설계되었으며, 고체 모델링이나 복잡한 어셈블리 계층 구조는 말할 것도 없었습니다.

IGES의 주요 이정표:

  • 1980: IGES 버전 1.0 출시 (와이어프레임 및 기본 제도 엔티티에 중점을 두었습니다).
  • 1990: IGES 5.0이 기본적인 B-Rep(경계 표현) 기능을 도입했지만, CAD 공급업체 전반에 걸친 구현은 여전히 파편화된 상태였습니다.
  • 1996: 버전 5.3이 출시되어 최종 공식 업데이트를 나타냈습니다.

1996년에 IGES 개발이 공식적으로 중단되었습니다. 이 표준은 퇴출되었으며 더 이상 적극적으로 유지 관리되지 않습니다. 오늘날 IGES 파일(.igs 또는 .iges)을 열면 약 30년 동안 손대지 않은 데이터 표준을 다루는 것입니다.

2. STEP이란? 현대 엔지니어링의 중추

ISO 10303의 진화

1980년대 후반에 국제 엔지니어링 커뮤니티는 IGES가 한계에 봉착했음을 인식했습니다. 현대 제조는 단순히 떠다니는 표면 시트만으로는 부족했으며, 실제 부피 솔리드, 기구 조립, 치수 공차, 재료 명시 및 수명 주기 관리가 필요했습니다.

1994년에 국제표준화기구(ISO)는 ISO 10303을 출시했으며, 일반적으로 STEP(제품 모델 데이터 교환 표준)으로 알려져 있습니다.

IGES와 달리 STEP은 처음부터 모듈식이며 확장 가능한 프레임워크로 설계되어 제품 전체 수명 주기—개념 설계부터 가공, 검사, 유지보수 및 재활용까지—를 설명할 수 있습니다.

일반적인 STEP 응용 프로토콜 (APs)

STEP 파일은 일반적으로 .step 또는 .stp 확장자를 사용합니다. 이 표준은 특정 산업 워크플로에 맞게 설계된 별도의 응용 프로토콜(AP)로 구성됩니다:

  1. STEP AP203 (구성 제어된 기계 부품 및 어셈블리의 3D 설계): 항공우주 및 기계공학 분야에서 널리 채택되는 기본 표준입니다. 경계 표현(B-Rep) 고체 기하학 및 기본 어셈블리 트리 구조를 신뢰성 있게 저장합니다.
  2. STEP AP214 (자동차 기계 설계 프로세스를 위한 핵심 데이터): 자동차 산업에서 인기가 높은 AP203에 대한 향상된 버전입니다. 색상 할당, 레이어, 기하학적 공차, 표면 마감 및 와이어 하네스 데이터를 지원하도록 추가되었습니다.
  3. STEP AP242 (관리형 모델 기반 3D 엔지니어링): 최첨단 현대 표준으로, AP203과 AP214의 장점을 결합하고 제품 및 제조 정보(PMI), 3D 기하학적 치수 및 공차(GD&T), 의미론적 주석, 그리고 적층 제조를 위한 테셀레이션 메시 표현에 대한 기본 지원을 통합합니다.

IGES와 달리, STEP은 ISO 위원회에 의해 지속적으로 업데이트되어 디지털 트윈 워크플로, 클라우드 협업 및 자동화된 툴패스 계획을 지원합니다.

3. 정면 비교: STEP vs. IGES

기능 / 지표STEP (.stp, .step)IGES (.igs, .iges)
표준화 기관ISO (ISO 10303)ANSI / 미국 공군 / NIST
활성 개발활성 (지속적으로 유지됨)중단됨 (1996년 이후 동결)
주요 기하학 모델실제 B-Rep 솔리드, 표면 및 곡선주로 표면, NURBS 및 와이어프레임
위상 무결성높음 (워터타이트 매니폴드 볼륨)낮음 (열린 엣지 및 봉합 간격에 취약)
조립 지원전체 계층 구조, 부품 결합 및 인스턴스약함/평면 (종종 분리된 부품으로 병합됨)
메타데이터 및 색상지원됨 (AP214/AP242: 색상, 레이어, 재료)최소 (일관성 없는 색상/레이어 지원)
PMI 및 3D GD&TAP242에서 완전 지원됨지원되지 않음
파일 구조구조화된 ASCII (EXPRESS 스키마) 또는 XML고정 열 80자 카드 이미지 형식
파일 크기 효율성컴팩트하고 효율적눈에 띄게 부풀어 오른 텍스트 구조
주요 사용 사례CAD/CAM 솔리드 모델링, CNC, 3D 프린팅레거시 표면 복구, 레거시 와이어프레임 툴링

4. 주요 기술 차이점 상세히

1. 솔리드 기하학 vs. “홀로우” 표면 퀼트

STEP와 IGES 사이의 가장 중요한 실용적 차이점은 형태를 정의하는 방식에 있습니다:

  • STEP은 토폴로지를 보존합니다: STEP 솔리드 모델은 어떤 면이 어떤 엣지와 연결되는지를 알고 있어, 폐쇄되고 방수이며 매니폴드 형태의 부피 몸체를 형성합니다. STEP 파일을 CAD에 가져오면, 시스템이 즉시 이를 부피, 무게중심, 무게와 같은 질량 특성을 가진 솔리드로 인식합니다.
  • IGES는 독립적인 기하학 패치에 의존합니다: 대부분의 IGES 내보내기는 모델을 느슨한 트리밍된 표면, 선 및 곡선의 컬렉션으로 나타냅니다. 최신 CAD 프로그램에서 열면 이러한 표면은 종종 비다양체 “surface quilts” 로 가져와지며 경계 이음새에 미세한 틈이 있습니다. 엔지니어는 표면을 밀폐된 솔리드로 다시 연결하기 위해 “knit” 또는 “heal geometry” 기능을 실행하는 데 귀중한 시간을 소비해야 합니다.

2. 어셈블리 구조 및 계층

수백 개의 부품을 포함하는 복잡한 어셈블리를 내보내는 경우:

  • STEP은 어셈블리 트리를 유지합니다: 하위 어셈블리, 부품 명명 규칙, 좌표계 및 구성 요소 관계가 정리된 상태로 유지됩니다.
  • IGES는 파일을 평탄화합니다: IGES는 전통적으로 다중 바디 어셈블리 처리에 어려움을 겪었습니다. 많은 번역 파이프라인에서 IGES 어셈블리를 가져오면 모든 구성 요소가 단일 레이어로 압축되거나 구성 요소 메타데이터가 완전히 누락되어, 인터랙티브 어셈블리를 정리되지 않은 표면들의 관리 불가능한 클러스터로 변환합니다.

3. 파일 크기 및 파싱 오버헤드

IGES 파일은 메인프레임 컴퓨팅 아키텍처에서 물려받은 고정된 80열 펀치 카드 스타일 구조를 사용하여 포맷됩니다. 이러한 고정 폭 텍스트 포맷은 추가적인 엔지니어링 가치를 제공하지 않으면서도 상당한 데이터 오버헤드를 추가합니다.

STEP 파일은 EXPRESS 데이터 모델링 언어(ISO 10303-11)로 작성된 표현력 있고 구조화된 데이터 모델을 사용합니다. 동일한 기하학적 복잡성을 가진 부품의 경우, IGES 파일은 종종 비교 가능한 STEP 파일보다 20%에서 50% 정도 더 크며, 설계 지능을 크게 덜 전달합니다.

4. PMI, GD&T, 및 모델 기반 정의 (MBD)

제조가 전통적인 2D 기술 도면에서 모델 기반 정의(Model-Based Definition)로 전환됨에 따라, CAD 모델 자체가 차원, 기준 특징 및 표면 마감 요구 사항을 3D 작업 공간에 직접 포함해야 합니다.

  • IGES는 3D GD&T를 전달할 수 없습니다: 단순한 기하학만 변환합니다.
  • STEP AP242는 완전한 의미론적 PMI 지원을 제공합니다: 최신 자동화 CMM 검사 루틴 및 5축 CNC 프로그래밍 스위트는 수동 운영자 해석 없이 STEP AP242 파일에서 직접 기하학적 공차를 읽을 수 있습니다.

5. 언제 IGES를 사용해야 합니까?

그 한계에도 불구하고, IGES는 현대 제조에서 여전히 역할을 할까요? 예, 하지만 특정 목표가 있는 틈새 시나리오에서만 가능합니다:

  1. 레거시 시스템 및 헤리티지 프로젝트: 항공우주, 해양 및 방위 분야는 1980년대와 1990년대에 설계된 기계를 자주 서비스합니다. 원본 파일이 Computervision, CADAM 또는 초기 CATIA 버전으로 생성된 경우, IGES가 유일한 보관 변환일 수 있습니다.
  2. 표면 전용 CNC 툴링: 복잡한 자유형 스타일링 표면(예: 자동차 차체 패널 또는 주조 툴링 다이)을 표면 마감 밀링 패스를 생성하기 위해서만 내보낼 때, 깔끔한 NURBS IGES 내보내기가 여전히 충분할 수 있습니다.
  3. 특수 와이어프레임 및 레이저 스캔 출력: 오래된 광학 좌표 측정 기계와 레거시 CMM 소프트웨어는 때때로 원시 곡선 및 점 좌표에 대해 IGES를 기본값으로 사용합니다.

6. 언제 STEP을 사용해야 합니까?

거의 모든 주류 엔지니어링, 시뮬레이션 및 제조 워크플로에 대해, STEP가 확실한 승자입니다. 다음 용도로 STEP를 사용해야 합니다:

  1. 현대 CNC 가공 (CAM): Mastercam, Fusion 360, hyperMILL과 같은 CAM 패키지는 포켓, 구멍, 챔퍼, 테이퍼와 같은 특징을 자동으로 인식하기 위해 고체 B-Rep 토폴로지를 필요로 합니다.
  2. 첨가제 제조 (3D 프린팅): STEP은 정밀 첨가 워크플로우에서 STL을 점점 대체하고 있습니다. STEP 파일은 삼각형 STL 메쉬에 내재된 면분할 및 현상 편차를 제거하여 슬라이싱 소프트웨어가 수학적으로 순수한 호를 생성하도록 합니다.
  3. 다중 CAD 엔지니어링 협업: 서로 다른 플랫폼(예: SolidWorks에서 NX로)에서 작업하는 팀 간에 파라메트릭 기계 설계를 공유할 때마다 STEP은 최대 충실도를 보장합니다.
  4. 장기 디지털 아카이빙 (LOTAR): ISO 표준 위원회는 오늘 생성된 CAD 데이터가 향후 50년 동안 읽을 수 있고 검증 가능하도록 STEP AP242를 특별히 관리합니다.

7. 깨끗한 CAD 데이터 변환을 위한 모범 사례

선택한 형식에 관계없이 번역이 엉망이 되는 것을 방지하려면 다음 운영 규칙을 기억하십시오:

  1. STEP AP214 또는 AP242를 기본으로 사용: CAD 소프트웨어가 내보낼 프로토콜을 묻는 경우, 오래된 레거시 장비에서 요구되지 않는 한 기본 AP203을 피하십시오. 색상 및 레이어를 위해서는 AP214를, 전체 MBD 워크플로우를 위해서는 AP242를 선택하십시오.
  2. Import 후 솔리드 연속성 확인: 가져온 파일의 질량 속성을 항상 검사하십시오. CAD 소프트웨어가 부피를 0으로 표시하거나 솔리드 바디 대신 서피스 바디를 나타내면, 툴패스를 생성하기 전에 자동 힐링/스티칭을 수행하십시오.
  3. 내보내기 전 더 엄격한 모델링 허용오차 설정: 송신자의 CAD 시스템이 느슨한 모델링 허용오차(예: 0.01 mm)를 가지고 있고 수신자의 소프트웨어가 0.001 mm에서 작동할 때 번역 격차가 종종 발생합니다. 공급망 전체에서 모델링 허용오차를 표준화하십시오.
  4. 숨겨진 및 구성 기하학 정리: 중립 파일을 내보내기 전에 구성 평면, 사용되지 않은 스케치 및 희생 로프팅 표면을 억제하십시오. 이렇게 하면 파일 부피가 최소화되고 하위 CAM 운영자를 혼란스럽게 하는 것을 방지할 수 있습니다.

8. 요약: 최종 결론

STEP과 IGES를 비교하는 것은 동등한 전쟁이 아니라 세대 간 전환입니다.

  • IGES는 20세기에 상호 운용성을 위한 기본 규칙을 마련한 퇴역 레거시 포맷입니다. 고전 아카이브와 개별 서피스 윤곽을 읽는 데는 여전히 유용하지만, 부피 솔리드와 어셈블리를 신뢰성 있게 모델링하지 못해 현대 생산에는 구식이 되었습니다.
  • STEP은 디지털 엔지니어링을 위한 살아있는 국제 표준입니다. 방수형 솔리드 토폴로지와 어셈블리 계층 구조부터 고급 3D GD&T 주석까지, STEP은 현대 제조의 엄격한 요구를 충족하도록 설계되었습니다.

가능하면 언제든지 STEP 파일을 내보내고 공유하세요.

FAQ: 자주 묻는 질문

**Q: STEP 파일은 항상 IGES 파일보다 품질이 높나요? A: 예, STEP은 전체 솔리드 토폴로지, 부피 질량 및 어셈블리 계층 구조를 보존하지만, IGES는 일반적으로 연결되지 않은 표면 패치만 전송합니다.

**Q: 3D 프린터가 STEP 및 IGES 파일을 직접 읽을 수 있나요? A: 최신 3D 슬라이서(예: Bambu Studio 및 PrusaSlicer)는 부드러운 수학적 표면을 가진 STEP 파일을 직접 가져오지만, 일반적으로 IGES는 지원하지 않습니다.

**Q: 왜 IGES 파일은 종종 솔리드 부품이 아니라 속이 빈 표면 퀼트로 가져와지나요? A: IGES는 솔리드 모델링이 표준화되기 전에 설계되었으며, 이는 모델을 방수형 폐쇄 볼륨 토폴로지를 강제하지 않고 개별 경계 표면으로 설명한다는 의미입니다.

**Q: 어떤 STEP 형식을 선택해야 하나요: AP203, AP214, 또는 AP242? A: PMI 및 GD&T 지원이 포함된 최신 표준인 AP242를 선택하고, 색상 및 레이어가 필요한 기본 부품에는 AP214를, 오래된 레거시 시스템에는 AP203만 사용하십시오.

**Q: STEP 및 IGES 파일을 네이티브 파라메트릭 CAD 파일처럼 편집할 수 있나요? A: 두 형식 모두 스케치, 돌출, 매트와 같은 파라메트릭 피처 트리를 보존하지 않지만, 현대 CAD 소프트웨어 내의 직접 모델링 도구를 사용하여 수정할 수 있습니다.
