Beeldbestandsformaten voor game‑ontwikkelaars: DDS, TGA, PNG en KTX

In game-ontwikkeling vormen texturen het grootste deel van zowel het runtime-geheugengebruik als de grootte van de installatie‑build. Of je nu een indie gestileerde platformer bouwt of fotorealisme nastreeft in een AAA open‑world RPG, hoe je textuurdata opslaat, verwerkt en inlaadt, bepaalt direct je framerates, laadtijden en hardware‑compatibiliteit.

Een veelvoorkomende fout voor beginners is het behandelen van game‑texturen als web‑graphics—ervan uitgaande dat een lichtgewicht bestand op schijf zich vertaalt naar lichtgewicht prestaties in je game‑engine. In de GPU‑wereld is de runtime‑realiteit volledig anders.

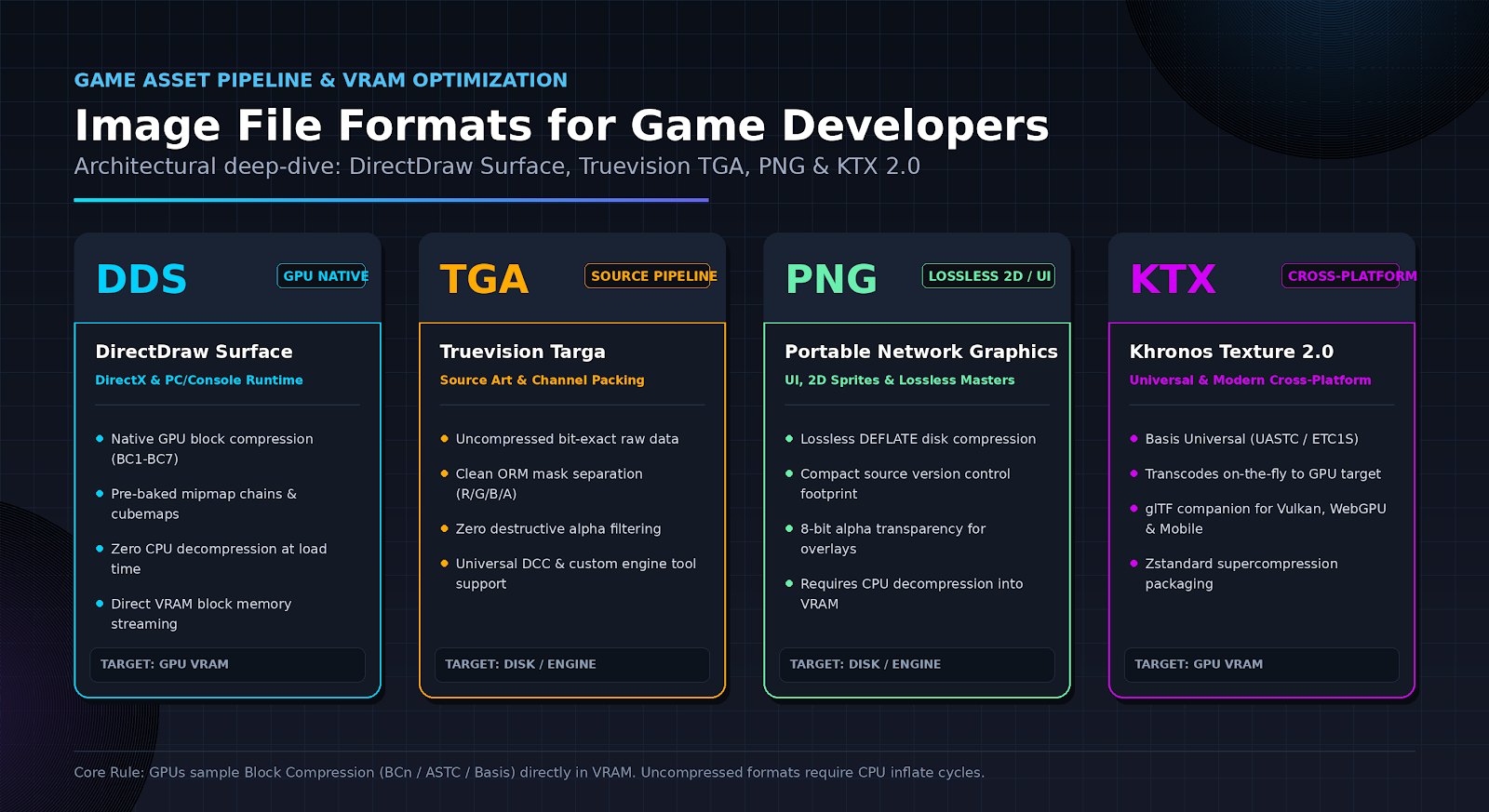

In deze diepgaande verkenning analyseren we de vier meest kritieke texture‑ en afbeeldingsbestandsformaten in moderne game‑ontwikkeling: DDS, TGA, PNG, en KTX. We bekijken hoe ze werken, waar ze passen in de asset‑pipeline, en wanneer je elk moet gebruiken.

De gouden regel: schijfruimte versus videogeheugen (VRAM)

Voordat individuele formaten worden ontleed, moeten ontwikkelaars het fundamentele verschil begrijpen tussen disk‑opslagcompressie en GPU‑hardware‑blokcompressie.

1. Schijfcompressie (PNG, JPEG, WebP)

Formaten zoals PNG gebruiken verliesloze entropie‑codering (DEFLATE). Terwijl PNG enorme hoeveelheden ruimte bespaart op een SSD of download‑server, kunnen moderne GPU’s PNG‑bestanden niet direct samplen. Wanneer je game‑engine een PNG laadt:

• De CPU moet het bestand decomprimeren naar ruwe, ongecomprimeerde 32-bit RGBA-pixels in het systeemgeheugen.
• De ongecomprimeerde bitmap wordt geüpload naar VRAM.
• Een 2048×2048 textuur verbruikt ongeveer 16 MB VRAM, ongeacht of de PNG 1 MB of 3 MB op schijf was.

2. GPU-blokcompressie (BCn, ASTC, ETC2)

Specifieke GPU-formaten comprimeren vaste blokken pixels (meestal 4×4 pixelblokken) tot kleinere bitrepresentaties. De grafische hardware sampelt deze blokken direct in VRAM zonder decompressie aan de CPU-kant:

• Directe willekeurige toegang tot VRAM zonder enige runtime-decompressie overhead.
• Dezelfde 2048×2048 textuur met BC7/ASTC verbruikt slechts ongeveer 4 MB VRAM (een reductie van 75%).
• Mipmaps kunnen direct in het containerbestand worden ingebakken.

Containers zoals DDS en KTX zijn specifiek gebouwd om deze GPU-native formaten te verpakken, terwijl PNG en TGA eerder in de pipeline verschillende rollen vervullen.

1. DDS (DirectDraw Surface)

Geïntroduceerd door Microsoft naast DirectX 7, is het DirectDraw Surface (.dds)-formaat het onbetwiste industriële werkpaard voor PC, Xbox en consolegame-ontwikkeling.

Technische kenmerken

• Container Type: Native GPU-textuurcontainer.
• Supported Compression: BC1 tot en met BC7 (Block Compression / DXT-familie), ongecomprimeerde RGBA, float-formaten (BC6H voor HDR).
• Key Capabilities: Vooraf gegenereerde mipmaps, cubemaps, textuurarrays, volume (3D)-texturen.

Waarom ontwikkelaars DDS gebruiken

DDS is in wezen een directe geheugen‑dump van wat de grafische hardware nodig heeft. Bij het laden van een DDS‑textuur met vooraf gegenereerde mipmaps, slaat de engine CPU‑decompressie volledig over en voert een directe Direct3D‑ of Vulkan‑geheugenkopie naar de GPU uit. Dit elimineert CPU‑knelpunten tijdens streaming en het laden van levels.

Voordelen

• Razendsnelle laadtijden: Geen decompressie‑CPU‑cycli vereist tijdens runtime.
• Vooraf gegenereerde mipmaps: Offline mipmap‑generatie maakt artiest‑gecontroleerde filtering, verscherping en normal map‑normalisatie over LOD’s mogelijk.
• VRAM-efficiëntie: Gebruikt native industriestandaard BC-compressie‑algoritmen.

Nadelen

• DirectX/Windows Bias: Historisch gekoppeld aan Microsoft-ecosystemen, hoewel breed ondersteund op moderne desktop-engines.
• Lossy Compression Artifacts: Blokcompressie (vooral BC1 op normal maps) kan blokkerigheid veroorzaken tenzij BC5/BC7 wordt gebruikt.
• Limited Mobile Support: Mobiele GPU’s geven doorgaans de voorkeur aan ASTC of ETC2 boven desktop BC-formaten.

2. TGA (Truevision Targa)

Gemaakt in 1984, TGA (.tga) is een ongecomprimeerd of run-length encoded (RLE) rastergrafisch bestandsformaat dat meer dan drie decennia lang een onwrikbaar pijplijn‑basisformaat is gebleven.

Technische specificaties

• Container Type: Ongecomprimeerde authoring / uitwisselingsbitmap.
• Bit Depths: 8, 16, 24 en 32 bits per pixel (RGB + toegewijd 8-bit alfa-kanaal).
• Compression: Geen of basis RLE (Run-Length Encoding).

Waarom ontwikkelaars TGA gebruiken

TGA wordt geprefereerd door technische artiesten en engine‑programmeurs vanwege de pure architecturale eenvoud. In tegenstelling tot PNG, dat een alfakanaal in complexe filtermatrixen embedt, houdt TGA kleurgegevens en alfakanalen volledig gescheiden en onaangeroerd.

Bij het maken van aangepaste maskers (bijv. Roughness in Rood, Metallic in Groen, Ambient Occlusion in Blauw, en Height in Alpha verpakken), zorgt TGA ervoor dat er geen subtiele algoritmische menging of kleurvervaging tussen kanalen optreedt.

Voordelen

• Onberispelijke Gegevensgetrouwheid: Bit-exact behoud van kanaalwaarden; ideaal voor kanaal-gepakte ORM (Occlusion-Roughness-Metallic) texturen.
• Triviale Parsing: In-house pipeline-tools, aangepaste exporters en geautomatiseerde scripts kunnen TGA-bestanden lezen en schrijven met minimale regels code.
• Universele DCC-ondersteuning: Maya, 3ds Max, Blender, Substance 3D en Photoshop bieden native, probleemloze TGA-export.

Nadelen

• Enorme Bestandsgroottes: Grote voetafdruk in Git/Perforce-repositories en trage downloadsnelheden bij verspreide teams.
• Ongeschikt voor Runtime: Kan niet direct door de GPU worden gebruikt als een gecomprimeerd formaat; moet door de engine worden geconverteerd tijdens het cooken.

3. PNG (Portable Network Graphics)

PNG (.png) is ’s werelds meest erkende lossless beeldformaat, dat zlib/DEFLATE-compressie gebruikt om rijke 24-bit en 32-bit afbeeldingen in opmerkelijk kleine bestanden te verpakken.

Technische specificaties

• Container Type: Lossless authoring- en leveringsformaat.
• Bitdieptes: Tot 16 bits per kanaal (48-bit RGB, 64-bit RGBA).
• Compressie: Verliesvrije DEFLATE-algoritme.

Waarom ontwikkelaars PNG gebruiken

PNG dient als het primaire distributieformaat voor UI-assets, sprites, promotiemateriaal en tussenliggende brontexturen. Voor 2D-games gemaakt in Unity, Godot of Unreal Engine biedt PNG een scherpe pixelgetrouwheid met onberispelijke transparantiemaskers.

Voordelen

• Compacte repository-voetafdruk: Vermindert de projectcheckout-groottes aanzienlijk vergeleken met ongecomprimeerde TGA.
• Verliesvrije kleurkwaliteit: Nul compressieartefacten op hoogcontrastranden en vectorachtige illustraties.
• Native alfa-transparantie: Schone 8-bit alfa-kanaalondersteuning voor complexe doorschijnende UI-elementen en partikelbladen.

Nadelen

• Zware CPU-decodering: Het decomprimeren van grote PNG’s tijdens runtime vertraagt de framesnelheid en veroorzaakt pieken in het geheugenverbruik vóór de GPU-upload.
• Premultiplied alfa-valkuilen: Sommige beeldbewerkers verwijderen RGB-gegevens in volledig transparante pixels, waardoor textuurvervaging wordt verpest en donkere contouren rond sprites ontstaan.
• Zero VRAM Besparing: Decomprimeert naar volledig 32-bit ruwe geheugen in de GPU tenzij opgenomen door de texture cooker van de engine.

4. KTX (Khronos Texture) en KTX 2.0

Ontwikkeld door de Khronos Group—de toezichthoudende instantie achter Vulkan, OpenGL en glTF—KTX (.ktx) en KTX 2.0 vormen de moderne open standaard voor cross-platform GPU-texturen.

Technische kenmerken

• Container Type: Gestandaardiseerde open GPU-textuurcontainer.
• Compression Support: Basis Universal (ETC1S en UASTC), ASTC, BCn, ETC2.
• Key Capabilities: Universele texture-transcodering, mipmaps, cubemaps, array-texturen, glTF-integratie.

Waarom ontwikkelaars KTX gebruiken

KTX 2.0 lost het gefragmenteerde cross-platform compressie-dilemma. Traditioneel moesten ontwikkelaars DDS (BCn) leveren voor desktop/consoles en ASTC/ETC2 voor mobiel/tablets.

Met KTX 2.0 en Basis Universal:

1. Je slaat texturen op in een compact, universeel comprimeerbaar formaat.
2. Tijdens runtime codeert de clienthardware het bestand direct naar het blokformaat dat de lokale GPU verkiest (bijv. BC7 op een GeForce RTX, ASTC op een iPhone, ETC2 op een oudere Android‑apparaat).
3. Supercompressie (Zstandard) produceert bestanden die kleiner zijn dan JPEG op schijf en die in milliseconden naar native VRAM‑blokken worden getranscodeerd.

Voordelen

• Echte Cross-Platform Standaard: Werkt naadloos op Vulkan, WebGL, WebGPU en mobiele apparaten.
• Basis Universele Transcodering: Eén enkele asset‑build richt zich op desktop, mobiel en browser zonder dubbele texture‑exports.
• First-Class glTF Companion: Essentieel voor moderne 3D‑webervaringen, metaverse‑engines en open render‑pijplijnen.

Nadelen

• Volwassenheid van Pipeline‑Tools: Vereist moderne build‑chains (zoals toktx uit de KTX‑Software suite); oudere propriëtaire engines kunnen geen kant‑en‑klare integratie bieden.
• Transcoder Overhead: Lichte runtime‑transcode‑latentie (hoewel orders of magnitude sneller dan volledige PNG‑software‑decodering).

Kop‑aan‑kop vergelijking

Praktische gids: Het bouwen van de ideale asset‑pijplijn

Hoe organiseer je deze vier formaten in een commerciële productiepijplijn? Hier is hoe topstudio’s hun textuurpijplijnen structureren:

[DCC & Authoring]               [Engine Ingestion / Cook]            [Runtime GPU Target]
Substance / Photoshop / Blender           Unreal / Unity / Custom Toolset      VRAM Memory Blocks

   • TGA (Clean packed masks)    ──────►  Build Engine Texture Cooker  ──────►  DDS (DirectX / Windows / Xbox)
   • PNG (UI & 2D Sprites)       ──────►  Generates Mipmaps & Block    ──────►  KTX2 (Vulkan / WebGPU / Mobile)
   • PSD / EXR (HDR & masters)   ──────►  Compression Automatically

1. Bronbestanden: Sla masterbestanden en kanaalgepaakte gegevens op in TGA of PNG binnen je projectrepositories om onbeschadigde kleurinformatie te garanderen.
2. PC- en console‑builds: Verwerk je brontexturen tot DDS‑bestanden met BC7 voor gedetailleerde albedo/normal‑maps en BC4/BC5 voor enkel‑ en dubbel‑kanaalsmaskers.
3. Cross‑platform, web‑ en mobiele builds: Pak runtime‑3D‑assets in KTX 2.0 om universele transcoding te benutten op Android, iOS en WebGPU zonder aparte kunsttakken te onderhouden.
4. Gebruikersinterfaces: Houd runtime‑UI‑texturen in scherpe, ongecomprimeerde formaten of verliesvrije engine‑atlassen die zijn afgeleid van hoog‑resolutie PNG‑bronbestanden.

Veelgestelde vragen (FAQ)

Q1. Kan een game‑engine een PNG direct uit videogeheugen bemonsteren?

A1: Nee; GPU’s kunnen PNG‑compressie niet parseren, dus moeten engines PNG‑bestanden decomprimeren naar ruwe 32‑bit bitmap‑gegevens in het geheugen voordat ze naar VRAM worden geüpload.

Q2. Waarom geven technische artiesten de voorkeur aan TGA boven PNG voor maskerpakketten?

A2: TGA slaat pure, ongecomprimeerde kanaaldata op zonder kleurvervaging of destructieve randtransparantiefiltering over individuele RGB- en Alpha-kanalen.

Q3. Welk blokcompressie‑algoritme moet ik gebruiken in een DDS‑container voor normal maps?

A3: Gebruik BC5 (twee-kanaals tangent-space compressie) voor normal maps om een schone oppervlakkromming te behouden zonder standaard BC1-blokartefacten.

Q4. Wat maakt KTX 2.0 beter dan DDS voor cross‑platformgames?

A4: KTX 2.0 ondersteunt Basis Universal, waardoor één enkel bestand on-the-fly kan worden getranscodeerd naar desktop BCn-formaten of mobiele ASTC/ETC-formaten bij het opstarten.

Q5. Verhoogt het vooraf bakken van mipmaps in DDS‑ of KTX‑bestanden de schijfgrootte?

A5: Ja, het opnemen van volledige mipmap-ketens voegt ongeveer 33 % meer ruwe data toe aan het bestand, maar het elimineert runtime‑glans, verbetert de cache‑localiteit en verhoogt de GPU‑renderprestaties.
