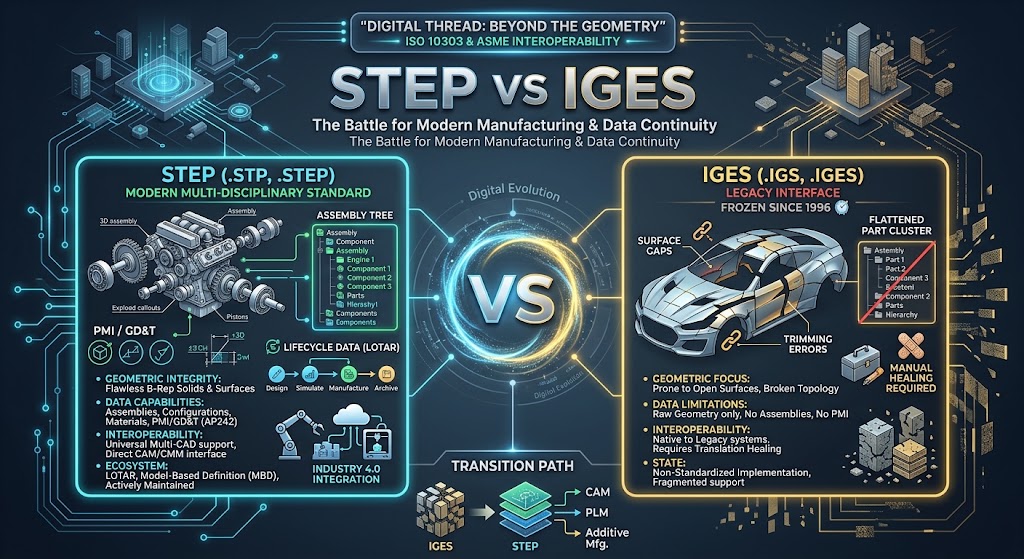

STEP vs IGES: Сравнение современных и устаревших форматов обмена CAD

Если вы когда‑либо получали 3D‑модель от клиента или поставщика и обнаруживали сломанные поверхности, отсутствующие фаски или путаный набор несвязанных каркасных линий, вы уже знаете, как тихо раздражают ошибки преобразования CAD.

В разработке продукции и точном производстве нейтральные форматы файлов являются универсальными переводчиками, устраняющими разрыв между проприетарными инструментами моделирования — такими как SolidWorks, Autodesk Inventor, CATIA, Siemens NX и PTC Creo. На протяжении десятилетий два формата доминировали в нейтральных 3D‑обменах: IGES (Initial Graphics Exchange Specification) и STEP (Standard for the Exchange of Product model data).

Хотя оба формата были созданы для обеспечения независимости CAD‑моделей от поставщиков, они относятся к совершенно разным технологическим эпохам. IGES представляет собой новаторские дни компьютерной графики 1980‑х годов, тогда как STEP является развивающейся основой современной цифровой продукции, Model‑Based Definition (MBD) и Industry 4.0. Ниже представлено практическое, ориентированное на инженера, подробное исследование того, как работают STEP и IGES, как они сравниваются друг с другом и какой формат следует выбрать для вашего следующего инженерного или фрезерного проекта.

1. Что такое IGES? Пионер 1980‑х

Происхождение IGES

Разработан в 1979 году в результате совместных усилий Boeing, General Electric и ВВС США, IGES (Initial Graphics Exchange Specification, произносится EYE-jiss) был официально опубликован Национальным бюро стандартов (сейчас NIST) в 1980 году. Он был создан для решения острой кризисной ситуации: подрядчики оборонной аэрокосмической отрасли использовали несовместимые системы автоматизированного проектирования, что делало цифровое сотрудничество между подрядчиками почти невозможным.

IGES стандартизировал способ записи геометрических элементов — таких как точки, 2D линии, дуги, сплайны и параметрические поверхностные патчи (NURBS) — в человекочитаемые ASCII текстовые файлы.

Почему IGES застрял во времени

IGES решил важные задачи в 1980‑х годах, но был разработан в эпоху, когда компьютерные системы едва справлялись с поверхностным моделированием, не говоря уже о твердотельном моделировании или сложных иерархиях сборок.

Ключевые вехи IGES:

• 1980: Выпущена версия IGES 1.0 (сильно ориентирована на каркасные модели и базовые чертежные сущности).
• 1990: IGES 5.0 представил примитивные возможности B-Rep (Boundary Representation), но широкое внедрение среди поставщиков CAD оставалось фрагментарным.
• 1996: Выпущена версия 5.3, являющаяся последним официальным обновлением.

В 1996 году разработка IGES официально прекратилась. Стандарт был снят с поддержки и больше не поддерживается активно. Сегодня, когда вы открываете файл IGES (.igs или .iges), вы работаете со стандартом данных, который оставался нетронутым примерно три десятилетия.

2. Что такое STEP? Современный фундамент инженерии

Эволюция ISO 10303

К концу 1980-х годов международное инженерное сообщество признало, что IGES пришёл в тупик. Современное производство требовало не только плавающих листов поверхностей — требовались истинные объёмные твёрдые тела, кинематические сборки, размерные допуски, указания материалов и управление жизненным циклом.

В 1994 году Международная организация по стандартизации (ISO) запустила ISO 10303, широко известную как STEP (Стандарт обмена данными модели продукта).

В отличие от IGES, STEP был спроектирован с нуля как модульный, расширяемый фреймворк, способный описывать продукт на протяжении всего его жизненного цикла — от концептуального проектирования до обработки, инспекции, обслуживания и переработки.

Общие протоколы применения STEP (APs)

Файлы STEP обычно имеют расширение .step или .stp. Стандарт структурирован в виде конкретных протоколов приложений (AP), адаптированных к различным промышленным рабочим процессам:

1. STEP AP203 (Контролируемые конфигурацией 3D‑модели механических деталей и сборок): Базовый стандарт, широко применяемый в аэрокосмической и машиностроительной отраслях. Он надёжно сохраняет границу представления (B-Rep) твёрдой геометрии и базовые структуры дерева сборки.
2. STEP AP214 (Основные данные для процессов механического проектирования автомобилей): Улучшение по сравнению с AP203, популярное в автомобильной промышленности. Добавляет поддержку назначения цветов, слоёв, геометрических допусков, отделки поверхностей и данных о жгутах проводов.
3. STEP AP242 (Управляемая модельно‑ориентированная 3D‑инженерия): Современный передовой стандарт, объединяющий лучшее из AP203 и AP214, одновременно интегрирующий нативную поддержку информации о продукте и производстве (PMI), 3D‑геометрического измерения и допусков (GD&T), семантических аннотаций и тесселированных представлений сетки для аддитивного производства.

В отличие от IGES, STEP постоянно обновляется комитетами ISO для поддержки процессов цифровых двойников, облачного сотрудничества и автоматизированного планирования траекторий инструмента.

3. Сравнение «лицом к лицу»: STEP vs. IGES

4. Ключевые технические различия в деталях

1. Твёрдая геометрия vs. «Полые» поверхностные модели

Самое важное практическое различие между STEP и IGES заключается в том, как они определяют форму:

• STEP сохраняет топологию: Твердотельная модель STEP знает, какие грани соединяются с какими ребрами, образуя закрытое, герметичное, многогранное объемное тело. Когда вы импортируете файл STEP в CAD, ваша система сразу распознает его как твердое тело с массой (объём, центр тяжести, вес).
• IGES опирается на независимые геометрические патчи: Большинство экспортов IGES представляют модель как набор свободных обрезанных поверхностей, линий и кривых. При открытии в современных САПР эти поверхности часто импортируются как не‑многообразные “surface quilts” с микроскопическими зазорами на стыках границ. Инженерам приходится тратить ценное время, запуская функции “knit” или “heal geometry”, чтобы сшить поверхности обратно в герметичный твердый объект.

2. Структуры сборок и иерархии

Если вы экспортируете сложную сборку, содержащую сотни деталей:

• STEP сохраняет дерево сборки: Подсборки, правила именования деталей, системы координат и взаимосвязи компонентов остаются упорядоченными.
• IGES уплощает файл: Традиционно IGES сталкивался с проблемами многотельных сборок. Во многих конвейерах перевода импорт IGES‑сборки сводит каждый компонент к единому слою или полностью удаляет метаданные компонентов, превращая интерактивную сборку в неуправляемый кластер неорганизованных поверхностей.

3. Размер файла и нагрузка при разборе

Файлы IGES форматируются с использованием жёстких 80‑колоночных структур в стиле перфокарт, унаследованных от архитектур мейнфрейм‑вычислений. Такое жёсткое фиксированное форматирование текста добавляет значительные накладные данные, не предоставляя дополнительной инженерной ценности.

Файлы STEP используют выразительную, структурированную модель данных, написанную на языке моделирования данных EXPRESS (ISO 10303-11). Для детали с эквивалентной геометрической сложностью файл IGES часто на 20%‑50% больше аналогичного файла STEP, при этом передавая существенно меньше проектной информации.

4. PMI, GD&T и определение на основе модели (MBD)

По мере того как производство отходит от традиционных 2‑D технических чертежей к определению на основе модели (Model-Based Definition), сама CAD‑модель должна непосредственно в 3‑D рабочем пространстве содержать размеры, базовые элементы и требования к отделке поверхности.

• IGES не может передавать 3D GD&T: Он передаёт только простую геометрию.
• STEP AP242 обеспечивает полную семантическую поддержку PMI: Современные автоматизированные процедуры инспекции CMM и комплексы программирования 5‑осевых ЧПУ могут считывать геометрические допуски непосредственно из файла STEP AP242 без ручной интерпретации оператором.

5. Когда следует использовать IGES?

Учитывая его ограничения, сохраняет ли IGES роль в современном производстве? Да, но только в целевых, нишевых сценариях:

1. Унаследованные системы и исторические проекты: Сектора аэрокосмической, морской и оборонной промышленности часто обслуживают оборудование, спроектированное в 1980‑х и 1990‑х годах. Если исходный файл был создан в Computervision, CADAM или ранней версии CATIA, IGES может быть единственным доступным архивным переводом.
2. Только поверхностные инструменты ЧПУ: При экспорте сложных свободно формованных стилизованных поверхностей (например, кузовных панелей автомобилей или отливок пресс-форм) исключительно для создания проходов фрезерования отделки поверхности, чистый экспорт NURBS IGES всё ещё может быть достаточным.
3. Специализированный вывод каркасных и лазерных сканов: Старые оптические координатные измерительные машины и устаревшее программное обеспечение CMM иногда используют IGES по умолчанию для сырых координат кривых и точек.

6. Когда следует использовать STEP?

Для практически любого основного инженерного, симуляционного и производственного рабочего процесса STEP является бесспорным победителем. Вы должны использовать STEP для:

1. Современное ЧПУ-обработка (CAM): Пакеты CAM, такие как Mastercam, Fusion 360 и hyperMILL, требуют твердой топологии B-Rep для автоматического распознавания таких элементов, как карманы, отверстия, фаски и конусы.
2. Аддитивное производство (3D-печать): STEP всё чаще заменяет STL для точных аддитивных рабочих процессов. Файлы STEP устраняют фасетирование и хордовое отклонение, присущее треугольным STL‑сеткам, позволяя программному обеспечению нарезки генерировать математически чистые дуги.
3. Сотрудничество в инженерии с несколькими САПР: Когда вы делитесь параметрическими механическими проектами между командами, работающими на разных платформах (например, SolidWorks и NX), STEP обеспечивает максимальную точность.
4. Долгосрочное цифровое архивирование (LOTAR): Комитеты по стандартам ISO специально курируют STEP AP242, чтобы гарантировать, что CAD‑данные, созданные сегодня, останутся читаемыми и проверяемыми в течение 50 лет.

7. Лучшие практики чистого перевода CAD‑данных

Чтобы избежать неаккуратных переводов независимо от выбранного формата, имейте в виду следующие правила работы:

1. По умолчанию используйте STEP AP214 или AP242: Если ваше САПР запрашивает, какой протокол использовать при экспорте, избегайте стандартного AP203, если только он не требуется старым наследуемым оборудованием. Выбирайте AP214 для цветов и слоёв, или AP242 для полных MBD‑рабочих процессов.
2. Проверьте сплошность твердого тела после импорта: Всегда проверяйте массовые свойства импортированного файла. Если САПР отображает объём как ноль или указывает поверхностные тела вместо твердых, выполните автоматический процесс исправления/сшивания перед генерацией траекторий инструмента.
3. Установите более строгие допуски моделирования перед экспортом: Пробелы в передаче часто возникают, когда система САПР отправителя использует свободный допуск моделирования (например, 0,01 мм), а программное обеспечение получателя работает с допуском 0,001 мм. Стандартизируйте допуски моделирования по всей цепочке поставок.
4. Удалите скрытую и вспомогательную геометрию: Подавляйте вспомогательные плоскости, неиспользуемые эскизы и жертвенные поверхности лофтов перед экспортом нейтральных файлов. Это уменьшает разрастание файлов и предотвращает путаницу у последующих операторов CAM.

8. Итоги: окончательное решение

Сравнение STEP и IGES — это не битва равных, а поколенческий переход.

• IGES — устаревший наследуемый формат, который заложил базовые правила взаимозаменяемости в 20‑м веке. Хотя он всё ещё полезен для чтения старых архивов и отдельных контуров поверхностей, его неспособность надёжно моделировать объёмные твёрдые тела и сборки делает его устаревшим для современного производства.
• STEP — живой, дышащий международный стандарт цифровой инженерии. От герметичной твердой топологии и иерархий сборки до продвинутых 3D GD&T аннотаций, STEP разработан, чтобы удовлетворять строгие требования современной промышленности.

Если у вас есть выбор, экспортируйте и делитесь STEP‑файлами.

FAQ: Часто задаваемые вопросы

**Q: Всегда ли STEP‑файл имеет более высокое качество, чем IGES‑файл? A: Да, STEP сохраняет полную твердотельную топологию, объёмную массу и иерархии сборки, тогда как IGES обычно передаёт только несшитые поверхностные патчи.

**Q: Могут ли 3D‑принтеры напрямую читать файлы STEP и IGES? A: Современные 3D‑слайсеры (например, Bambu Studio и PrusaSlicer) напрямую импортируют STEP‑файлы с гладкими математическими поверхностями, но обычно не поддерживают IGES.

**Q: Почему IGES‑файлы часто импортируются как полые поверхностные «одеяла», а не как твердые детали? A: IGES был разработан до стандартизации твердотельного моделирования, что означает, что он описывает модели как отдельные граничные поверхности без обеспечения герметичной топологии замкнутого объёма.

**Q: Какой формат STEP мне выбрать: AP203, AP214 или AP242? A: Выберите AP242 для самого современного стандарта с поддержкой PMI и GD&T, AP214 для базовых деталей, требующих цветов и слоёв, и AP203 только для старых наследуемых систем.

**Q: Можно ли редактировать файлы STEP и IGES так же, как нативные параметрические CAD‑файлы? A: Ни один из форматов не сохраняет деревья параметрических функций (например, эскизы, выдавливания или сопряжения), но оба могут быть изменены с помощью инструментов прямого моделирования в современном CAD‑ПО.
