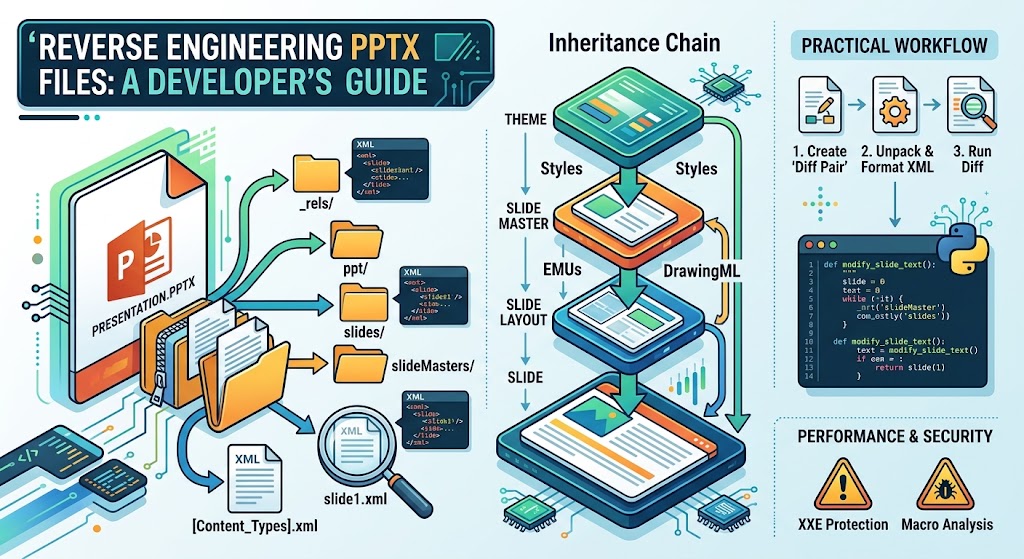

PPTX Reverse Engineering: Understanding PowerPoint Files Internally

Omvänd ingenjörskonst PPTX filer: En utvecklares guide

Moderna presentationsdäck driver allt från investerarpresentationer till interna kvartalsmått. Men om du någonsin har behövt programatiskt extrahera text, ersätta mallar i realtid, bygga automatiska bildgenererare eller rensa konfidentiella presentationer, har du förmodligen snabbt insett: standardbibliotek på hög nivå för presentationer kan kännas som en oförutsägbar svart låda.

När bibliotek som python-pptx, Apache POI eller OpenXML SDK når sina gränser—eller introducerar odokumenterade layoutbuggar—är den enda vägen ut att gå igenom. Du måste förstå vad en PowerPoint-presentation faktiskt är på byte- och schemanivå.

I den här djupdykningen kommer vi att dra tillbaka ridån för .pptx-formatet, packa upp dess interna struktur, spåra dess relationsgraf, dissekera dess ritningshierarkier och titta på praktiska strategier för reverse engineering, inspektion och manipulering av presentationer med rå kod.

1. Vad är en .pptx-fil egentligen?

I grunden är en .pptx-fil inte en proprietär monolitisk binär som det gamla .ppt-formatet från 1990-talet. Sedan Microsoft introducerade Office Open XML (ECMA-376 och ISO/IEC 29500) är moderna Office-dokument Open Packaging Conventions (OPC)-arkiv.

På enkla svenska: en .pptx-fil är helt enkelt ett zip‑arkiv som innehåller XML-dokument och media‑resurser organiserade i ett deterministiskt katalogträd.

Du kan bevisa detta på några sekunder med standardverktyg i terminalen:

# Rename the extension and unpack it
cp presentation.pptx presentation.zip
unzip presentation.zip -d presentation_unpacked/
cd presentation_unpacked/
tree -L 2

Det resulterande katalogträdet ser anmärkningsvärt konsekvent ut:

.
├── [Content_Types].xml
├── _rels/
│   └── .rels
├── docProps/
│   ├── app.xml
│   └── core.xml
└── ppt/
    ├── presentation.xml
    ├── _rels/
    ├── slides/
    ├── slideLayouts/
    ├── slideMasters/
    ├── theme/
    └── media/

Varje enskild visuell resurs, övergång, slide‑master‑arv, textrutans koordinat och vektorgrafik kodas i denna filhierarki.

2. Paketets anatomi: Viktiga delsystem

För att reverse‑engineera presentationer effektivt måste du förstå ansvaret för varje komponent på toppnivå.

[Content_Types].xml

Detta är manifestet för OPC‑läsaren. Det mappar filändelser och explicita interna delnamn till standardiserade MIME-/innehållstyper. Om du skapar en ny slide eller lägger till en bild och misslyckas med att deklarera den i [Content_Types].xml, kommer PowerPoint att ange att presentationen är korrupt och be om återställning.

Exempel på kodsnutt:

<Types xmlns="http://schemas.openxmlformats.org/package/2006/content-types">
  <Default Extension="xml" ContentType="application/xml"/>
  <Default Extension="rels" ContentType="application/vnd.openxmlformats-package.relationships+xml"/>
  <Default Extension="png" ContentType="image/png"/>
  <Override PartName="/ppt/presentation.xml"
            ContentType="application/vnd.openxmlformats-officedocument.presentationml.presentation.main+xml"/>
</Types>

Relationsgrafen _rels/

Ett av de mest avgörande koncepten i OpenXML är indirektion genom relationer. Delar pekar sällan direkt på råa filsökvägar. Istället har en fil (t.ex. slide1.xml) en associerad relationsfil som ligger i en syster _rels-mapp (t.ex. _rels/slide1.xml.rels).

Relationer definierar:

  • Hyperlänkar (r:id="rId2", TargetMode=“External”)
  • Bilder och ljudspår lagrade i ppt/media/
  • Layoutarvspunkter (slideLayout1.xml)
  • Anteckningsbilder, kommentarer och inbäddade typsnitt

docProps/ (Metadata)

  • core.xml: Dublin Core-metadata—författare, titel, skapandedatum, ändringstidstämpel.
  • app.xml: Applikationsspecifik statistik—PowerPoint-version, totalt antal bilder, dolda bildantal, ordantal, namn på presentationsmallar.

ppt/ (Presentationsmotorn)

Det här är där den faktiska presentationen finns:

  • presentation.xml: Huvudspinen. Den registrerar bild-ID:n, bildstorleksdimensioner, referenser till anteckningsmaster och standardteckensnittinställningar.
  • slides/: De individuella bilderna (slide1.xml, slide2.xml, etc.).
  • slideLayouts/: Masterstrukturella förinställningar (Titelsida, Två kolumner, Avsnittsrubrik).
  • slideMasters/: Globala stilar, standardpaletter, bakgrundsfyllningar och ärvning av platshållare.
  • theme/: Färgpaletter (accent 1 till 6, mörka/ljusa varianter) och teckensnittsscheman (huvud-/sekundära teckensnitt).
  • media/: Råbilder (PNG, JPEG, SVG), ljud- och videofiler.

3. Dissekera en bild: PresentationML (p:)‑ och DrawingML (a:)‑dialekterna

När du öppnar ppt/slides/slide1.xml stöter du på två primära XML-namnområden:

  1. PresentationML (p:): Styr strukturella presentations‑element (bilder, formträd, canvas‑grupper).
  2. DrawingML (a:): Styr typografi, geometri, 2D‑koordinater, gradientfyllningar och vektorrendering.

Här är ett förenklat exempel på hur en standardtextform ser ut:

<p:sp>
  <!-- 1. Non-visual shape properties (Identifiers, names) -->
  <p:nvSpPr>
    <p:cNvPr id="4" name="Title Box 1"/>
    <p:cNvSpPr>
      <a:spLocks noGrp="1"/>
    </p:cNvSpPr>
    <p:nvPr>
      <p:ph type="title"/>
    </p:nvPr>
  </p:nvSpPr>

  <!-- 2. Visual shape properties (Position, size, geometry) -->
  <p:spPr>
    <a:xfrm>
      <a:off x="1524000" y="1143000"/>
      <a:ext cx="9144000" cy="1828800"/>
    </a:xfrm>
    <a:prstGeom prst="rect">
      <a:avLst/>
    </a:prstGeom>
    <a:solidFill>
      <a:schemeClr val="accent1"/>
    </a:solidFill>
  </p:spPr>

  <!-- 3. Text Body (Paragraphs, runs, styling) -->
  <p:txBody>
    <a:bodyPr rtlCol="0" anchor="ctr"/>
    <a:lstStyle/>
    <a:p>
      <a:r>
        <a:rPr lang="en-US" sz="3200" b="1"/>
        <a:t>Mission Critical Architecture</a:t>
      </a:r>
    </a:p>
  </p:txBody>
</p:sp>

Väsentliga måttenheter: EMU:s och hundradelar av en punkt

Observera koordinatnumren i <a:xfrm>:

  • x="1524000"
  • cx="9144000"

Detta är English Metric Units (EMUs).

  • $1 \text{ inch} = 914,400 \text{ EMUs}$
  • $1 \text{ cm} = 360,000 \text{ EMUs}$
  • $1 \text{ pt} = 12,700 \text{ EMUs}$

EMU:er tillåter heltal att representera exakta bråkdelar av både tum och millimeter utan flyttalsavrundningsfel på olika hårdvaruarkitekturer.

Observera även teckenstorleken:

  • sz="3200" betyder 32,00 pt. Teckenstorlekar i DrawingML mäts i hundradelar av en punkt.

4. Arvskedjan: varför former ärver osynliga stilar

En av de vanligaste fallgroparna vid reverse engineering av PPTX-filer är att anta att en forms visuella stil är helt deklarerad i dess egen slideX.xml.

I verkligheten förlitar sig OpenXML på en strikt 4-nivåers kaskadärvsmodell:

[Theme: ppt/theme/theme1.xml]
              │
              ▼
[Slide Master: ppt/slideMasters/slideMaster1.xml]
              │
              ▼
[Slide Layout: ppt/slideLayouts/slideLayout1.xml]
              │
              ▼
[Slide: ppt/slides/slide1.xml]

Om en textruta i slide1.xml innehåller:

<a:p>
  <a:r>
    <a:t>Revenue Projections</a:t>
  </a:r>
</a:p>

Det finns ingen teckensnittsfamilj, ingen explicit färg och ingen storlek deklarerad på körningen (<a:r>). För att ta reda på hur PowerPoint renderar den här texten måste din parser:

  1. Identifiera platshållartypen (<p:ph type="title"/>).
  2. Läs layouten som refereras i slide1.xml.rels.
  3. Kontrollera om slideLayout1.xml tillhandahåller stilöverskrivningar för den platshållaren.
  4. Falla tillbaka på slideMaster1.xml för standardstil för titeltextens kropp.
  5. Spåra färgtoken som accent1 eller tx1 i theme1.xml för att hitta den hexadecimala färgkoden.

Om du hoppar över detta arvsgraf kommer din parser att missförstå stilar, sakna teckensnitt, teckenstorlekar och layoutankare.

5. Praktiskt arbetsflöde för reverse engineering

När du behöver undersöka hur en specifik PowerPoint-funktion fungerar under huven (t.ex. morph-övergångar, komplexa tabeller, vektorsökvägar), följ detta empiriska tillvägagångssätt:

Steg 1: Skapa ett minimalt “Diff-par”

  1. Öppna PowerPoint och skapa en tom bild.
  2. Spara den som before.pptx.
  3. Tillämpa den exakta förändring du vill reverse engineer (t.ex. lägg till en skugga på en cirkel, ändra en punktstil, infoga en inbäddad video).
  4. Spara den som after.pptx.

Steg 2: Packa upp båda arkiven

unzip before.pptx -d before/
unzip after.pptx -d after/

Steg 3: Formatera XML

Rå XML i Office-arkiv tas vanligtvis bort från indentering och radbrytningstecken. Innan du jämför, formatera filerna:

find before/ after/ -name "*.xml" -exec xmllint --format {} --output {} \;

Steg 4: Kör en unified diff

diff -uNr before/ after/ > changes.patch

Genom att granska changes.patch avslöjas det exakta taggnamnet, namnrymdsattributet och behållarhierarkin som PowerPoint introducerade. Detta är det snabbaste sättet att upptäcka odokumenterade eller obskyra schemaregenskaper utan att gräva igenom tusentals sidor av ECMA-376-dokumentation.

6. Bygga en anpassad mikro‑motor: packa upp, modifiera, packa om

Ibland vill du inte ha ett tungt företagsberoende som Apache POI eller Microsoft OpenXML SDK—särskilt i lätta serverlösa körningar (AWS Lambda, Cloudflare Workers, edge-noder).

Här är ett fristående Python-mönster som demonstrerar hur man säkert packar upp en PPTX i minnet, injicerar anpassad data med standardbibliotekets verktyg och paketerar om den:

import zipfile
import io
import xml.etree.ElementTree as ET

def modify_slide_title(input_pptx_bytes: bytes, new_title: str) -> bytes:
    input_zip = zipfile.ZipFile(io.BytesIO(input_pptx_bytes))
    output_buffer = io.BytesIO()

    with zipfile.ZipFile(output_buffer, "w", zipfile.ZIP_DEFLATED) as output_zip:
        for item in input_zip.infolist():
            content = input_zip.read(item.filename)

            # Target slide 1
            if item.filename == "ppt/slides/slide1.xml":
                namespaces = {
                    'p': 'http://schemas.openxmlformats.org/presentationml/2006/main',
                    'a': 'http://schemas.openxmlformats.org/drawingml/2006/main'
                }

                # Register namespaces to preserve prefixes
                for prefix, uri in namespaces.items():
                    ET.register_namespace(prefix, uri)

                root = ET.fromstring(content)

                # Find title placeholder text run
                for title_run in root.findall(".//p:sp[p:nvSpPr/p:nvPr/p:ph[@type='title']]//a:t", namespaces):
                    title_run.text = new_title
                    break

                content = ET.tostring(root, encoding="utf-8", xml_declaration=True)

            output_zip.writestr(item, content)

    return output_buffer.getvalue()

Viktiga fallgropar när du modifierar filer på rå byte‑nivå:

  1. Namespace Preservation: XML‑tolkar omskriver ofta prefix (xmlns:p kan bli xmlns:ns0). Även om det är giltig XML, avvisar PowerPoints strikta interna schemavalidering ibland icke‑standardiserade prefixalias. Registrera namnrymder explicit.
  2. ZIP Compression Methods: Se till att du skriver tillbaka filer med standard deflate‑komprimering (zipfile.ZIP_DEFLATED).
  3. Stream Flushing: Kontrollera alltid att din zip‑buffer stängs och spolas ut helt innan du skickar bytes vidare.
  4. Preserve Relationships: Om du tar bort en bild måste du också ta bort dess post i ppt/presentation.xml, radera dess relation i ppt/_rels/presentation.xml.rels och rensa dess innehållstyp från [Content_Types].xml.

7. Prestanda‑ och säkerhetsaspekter

Reverse engineering av PPTX‑filer handlar inte bara om att redigera bilder; det handlar också om att granska vad som kommer in i dina system.

Säkerhet: Miljard Skratt & XXE

Eftersom PPTX‑filer parsar XML är alla server‑sidiga pipelines som tar emot användarinskickade presentationer sårbara för:

  • XML External Entity (XXE) Injection: Skadlig XML som försöker komma åt /etc/passwd eller fråga interna moln‑metadata‑endpoints (http://169.254.169.254/).
  • Entity Expansion Attacks (Billion Laughs): Exponentiella entitets‑loopar som tömmer systemets RAM.

Minskning: Inaktivera alltid resolve_entities, load_dtd och extern nätverksupplösning i din XML‑parser (t.ex. med defusedxml i Python).

Säkerhet: Makropayloads och Dolda Strömmar

Inspektera filer för .pptm‑innehåll som maskeras under .pptx‑tillägg. Leta efter ppt/vbaProject.bin, som innehåller kompilerad Visual Basic‑kod. I standard .pptx‑filer är VBA‑kod förbjuden; att hitta binära nyttolast‑referenser i relationer bör omedelbart utlösa karantänflaggor.

Slutsats

Reverse engineering av .pptx‑filer avmystifierar presentationsprogramvaran. När du inser att PowerPoint‑filer bara är strukturerade zip‑paket fyllda med koordinater, schemareferenser och XML‑relationsträd, är du inte längre begränsad av befintliga tredjepartsabstraktioner.

Oavsett om du optimerar genomströmning för bildgenerering, skriver anpassade automatiska sanerare eller felsöker renderingsfel, ger en direkt titt på den underliggande OpenXML‑arkitekturen dig total kontroll över presentations‑pipeline:n.

Vanliga frågor (FAQ)

**Q: Kan du konvertera en .pptx till en vanlig mapp och redigera filer direkt i en IDE?

A1: Ja, du kan extrahera arkivet, redigera XML‑filen i en editor som VS Code och återkomprimera katalogens innehåll för att öppna det igen i PowerPoint.

**Q: Varför säger PowerPoint att min manuellt modifierade PPTX-fil behöver repareras?

A2: Detta händer vanligtvis om du har introducerat felaktig XML, utelämnat en ny resurs från [Content_Types].xml, eller lämnat en hängande referens i en associerad .rels-fil.

**Q: Vilken mätenhet använder PowerPoint för formpositioner och marginaler?

A3: PowerPoint använder English Metric Units (EMUs), där 1 tum motsvarar 914 400 EMU och 1 punkt motsvarar 12 700 EMU.

**Q: Hur kan jag programmerat extrahera alla bilder från en presentation utan externa bibliotek?

A4: Öppna helt enkelt .pptx-filen med något standard zip-verktyg och extrahera alla binära filer som finns i katalogen ppt/media/.

**Q: Är det säkert att analysera användaruppladdade PPTX-filer med standard‑XML‑parsers?

A5: Nej, du måste stärka din parser eller använda säkra omslag som defusedxml för att blockera XML External Entity (XXE) och zip‑bombattacker.
